Installation

4 Installation

4.1 Erste Schritte

In diesem Kapitel wird die mechanische und elektrische
Installation zu und von Leistungsklemmen und Steuerkar-
tenklemmen beschrieben.
Die elektrische Installation von Optionen ist in den
entsprechenden Produkthandbüchern und Projektierungs-
handbüchern beschrieben.
Führen Sie die unten beschriebenen Schritt-für-Schritt-
Anweisungen aus, um den Frequenzumrichter schnell und
EMV-gerecht zu installieren.
WARNUNG
Lesen Sie die Sicherheitshinweise, bevor Sie den Frequen-
zumrichter installieren.
Das Nichtbeachten der Empfehlungen kann zu schweren
Verletzungen oder zum Tod führen.
Mechanische Installation
•
Mechanische Montage
Elektrische Installation
•
Netzanschluss und Schutzerdung
•
Motoranschluss und Kabel
•
Sicherungen und Trennschalter
•
Steuerklemmen – Kabel
Kurzinbetriebnahme
•
LCP Bedienteil des Frequenzumrichters
•
LCP-Bedienteil des Filters
•
Automatische Motoranpassung (AMA)
•
Programmieren
Die Baugröße hängt von Schutzart, Leistungsbereich und
Netzspannung ab.
Produkthandbuch VLT Automation Low Harmonic Drive
®
MG34O203 – VLT ist eine eingetragene Marke von Danfoss
L1
L2
L3
PE
F1
91 92 93 88 89
95
DC- DC+
L1 L2 L3 PE
U V W PE
R- R+
96 97 98 99 81 82
M
3

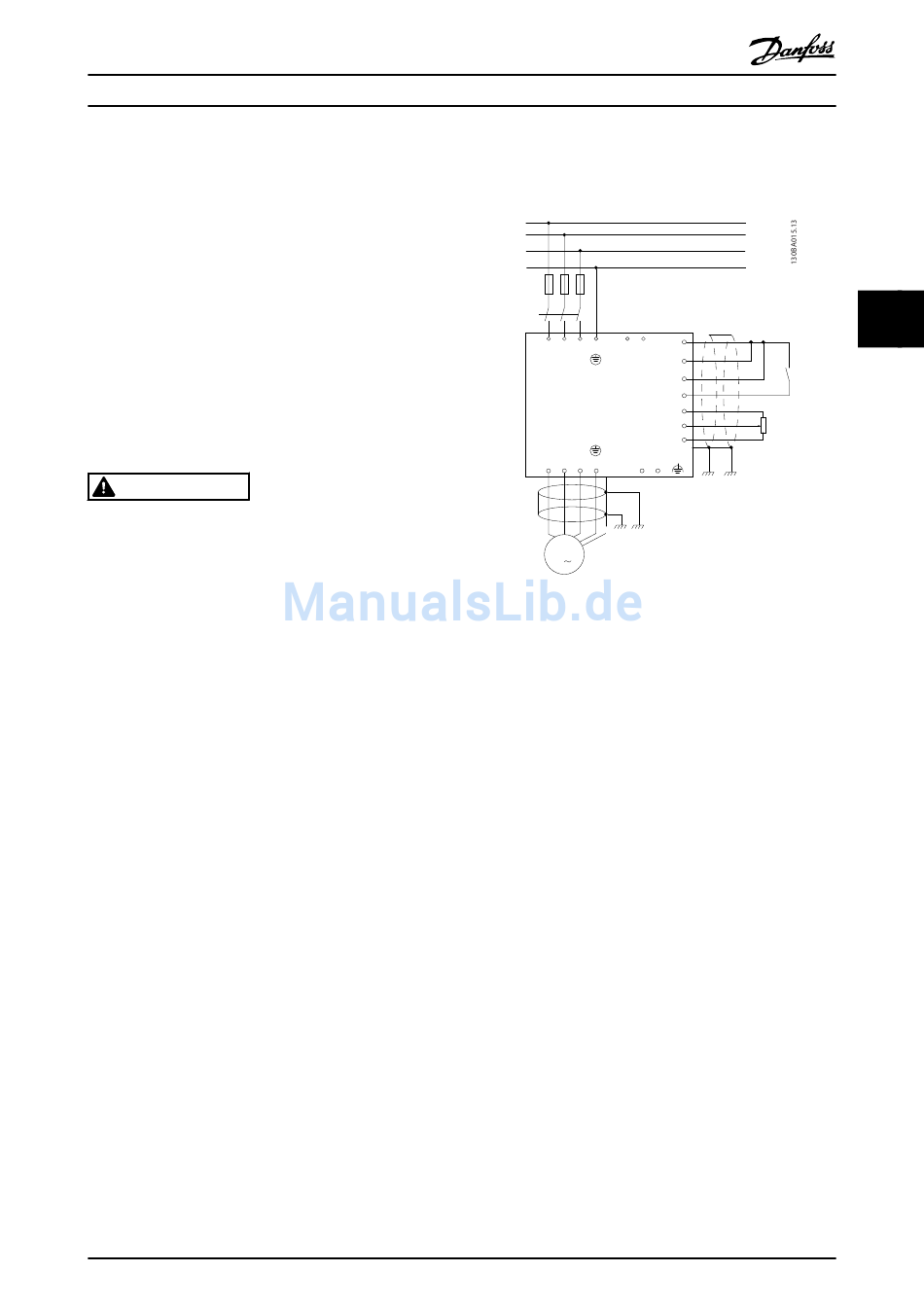

Abbildung 4.1 Schaltbild mit der grundlegenden Installation,
einschließlich Netz, Motor, Start/Stopp-Taste und Potentiometer
zur Drehzahleinstellung.

4.2 Vor der Installation

4.2.1 Planung des Aufstellungsorts

VORSICHT
Bevor Sie die Installation durchführen, ist es wichtig, die
Installation des Frequenzumrichters zu planen. Geschieht
dies nicht, können Sie sich damit zusätzliche Arbeit
während und nach der Installation machen.
Wählen Sie den bestmöglichen Standort, indem Sie die
folgenden Aspekte berücksichtigen (siehe Details auf den
folgenden Seiten und die jeweiligen VLT AutomationDrive
Projektierungshandbücher):
•
Umgebungstemperatur am Betriebsort
•
Installationsmethode
•
Verfahren zur Kühlung des Frequenzumrichters
•
Position des Frequenzumrichters
•
Kabelführung
•
Stellen Sie sicher, dass die Stromquelle die
richtige Spannung und den notwendigen Strom
liefert.
•
Stellen Sie sicher, dass der Motornennstrom
innerhalb des maximalen Stroms des Frequen-
zumrichters liegt.
12
27
1
37
18
50
53
55
13
4 4
