Installation
Baugröße
Klemme
Netz
Motor
D
Zwischenkreis-
kopplung
Bremse
Netz
Motor
Zwischenkreis-
E
kopplung
Bremse
Netz
Motor
Zwischenkreis-
F
kopplung
Bremse
Regen.
Tabelle 4.3 Anzugsdrehmoment für Klemmen

4.6.6 Abgeschirmte Kabel

HINWEIS
Danfoss empfiehlt die Verwendung abgeschirmter Kabel
zwischen LCL-Filter und AFE-Einheit. Nicht abgeschirmte
Kabel können zwischen dem Transformator und der LCL-
Filtereingangsseite verwendet werden
Es ist wichtig, dass abgeschirmte Kabel richtig
angeschlossen werden, um hohe EMV-Immunität und
niedrige EMV-Emissionen sicherzustellen.
Die Verbindung kann über Kabelanschlüsse oder Schellen
erfolgen:
EMV-Kabelanschlüsse: Handelsübliche Kabelan-
schlüsse können verwendet werden, um optimale
EMV-Verbindung sicherzustellen.
EMV-Kabelschelle: Kabelschellen, die einfachen
Anschluss erlauben, sind im Lieferumfang des
Frequenzumrichters enthalten.

4.6.7 Motorkabel

Der Motor muss an Klemmen U/T1/96, V/T2/97, W/T3/98
angeschlossen werden, die sich ganz rechts am Gerät
befinden. Erde an Klemme 99. Alle Arten dreiphasiger
Standard-Asynchronmotoren können mit einem Frequen-
zumrichter verwendet werden. Die Werkseinstellung ist
Rechtslauf, wobei der Frequenzumrichterausgang wie folgt
angeschlossen ist:
Klemme Nr.
Funktion
96, 97, 98, 99
Netz U/T1, V/T2, W/T3
Erdung
Produkthandbuch VLT Automation Low Harmonic Drive
Anzugsdreh-
Schrau-
moment
bengröße
19-40 Nm
M10
8,5-20,5 Nm
M8
19-40 Nm
M10
8,5-20,5 Nm
M8
19-40 Nm
M10
19-40 Nm
M10
8,5-20,5 Nm
M8
8,5-20,5 Nm
M8
®
MG34O203 – VLT
ist eine eingetragene Marke von Danfoss

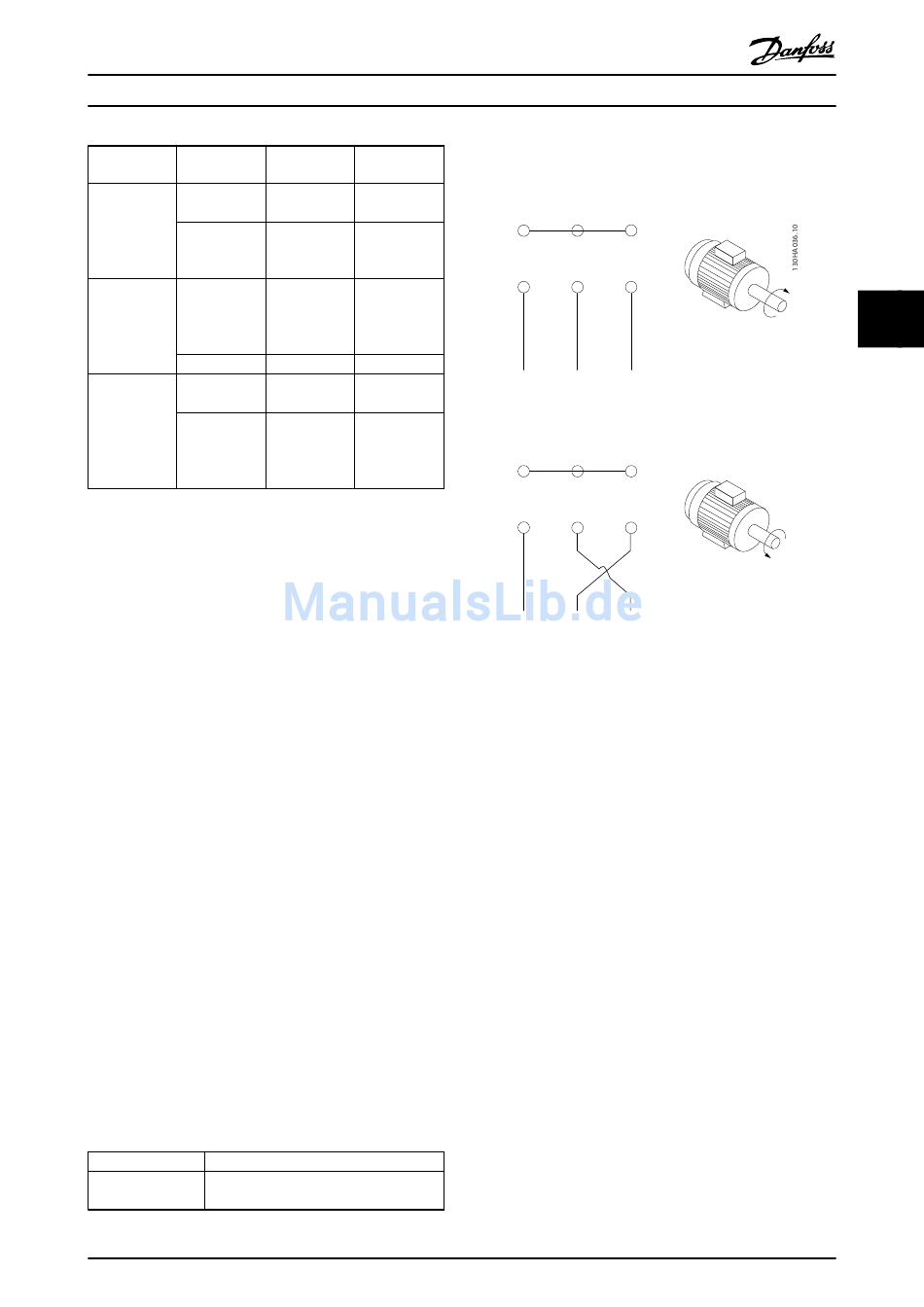

Klemme U/T1/96 angeschlossen an Phase U
Klemme V/T2/97 angeschlossen an Phase V
Klemme W/T3/98 angeschlossen an Phase W
U
V
W
96
97
98
U
V
W
96
97
98
HINWEIS
Die Drehrichtung kann durch Vertauschen von zwei Phasen
im Motorkabel oder durch Ändern der Einstellung von
4-10 Motor Drehrichtung geändert werden.
Eine Motordrehrichtungsprüfung kann über 1-28 Motor
Rotation Check und die am Display gezeigten Schritte
durchgeführt werden.
Anforderungen bei Baugröße F
Die Anzahl der Motorphasenkabel muss ein Vielfaches von
2 sein, also 2, 4, 6 oder 8 (1 Kabel ist nicht zulässig), damit
eine gleiche Anzahl von Drähten an beide Wechselrichter-
modulklemmen angeschlossen ist. Die Kabel müssen die
gleiche Länge innerhalb von 10 % zwischen den Wechsel-
richtermodulklemmen und dem ersten gemeinsamen
Punkt einer Phase aufweisen. Der empfohlene gemeinsame
Punkt sind die Motorklemmen.
Anforderungen an den Ausgangsanschlusskasten: Die
Länge (mind. 2,5 Meter) und Anzahl der Kabel muss
zwischen allen Wechselrichtermodulen und der
gemeinsamen Klemme im Anschlusskasten gleich sein.
HINWEIS
Wenn in einer Nachrüstanwendung eine ungleiche Anzahl
Leiter pro Phase gefordert ist, wenden Sie sich an den
Service, um Anforderungen und Dokumentation zu
erhalten, oder verwenden Sie die Schaltschrankoption mit
Anschluss oben/unten, Anleitung 177R0097.
