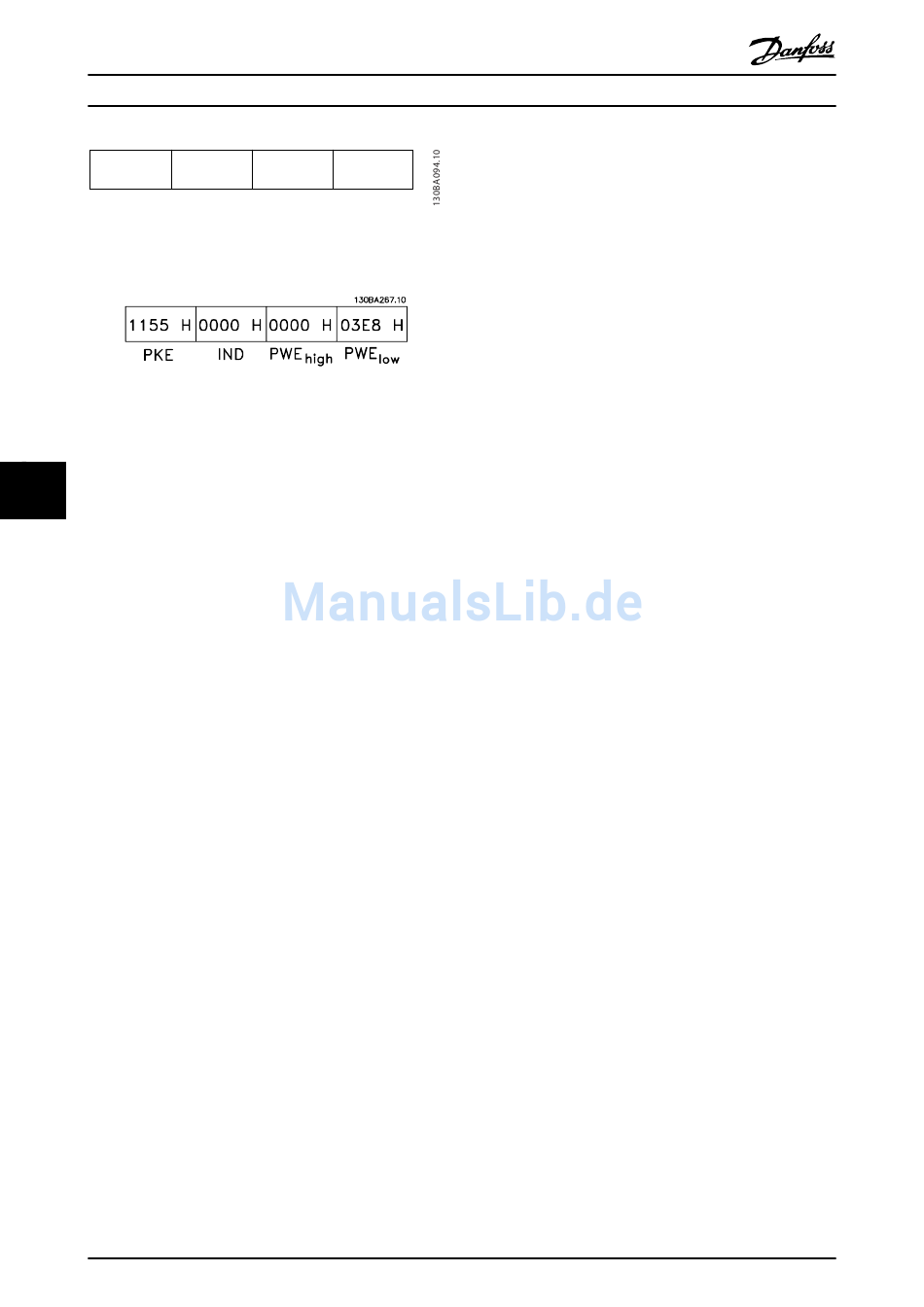

1155 H
PKE
Wenn der Wert in 3-41 Ramp 1 Ramp Up Time 10 s ist,
lautet die Antwort des Slaves an den Master wie folgt:
3E8 Hex entspricht 1000 im Dezimalformat. Der Umrech-
nungsindex für 3-41 Ramp 1 Ramp Up Time beträgt -2, d. h.
0,01.
3-41 Ramp 1 Ramp Up Time ist vom Typ Unsigned 32 (Ohne
Vorzeichen 32).
7 7

7.5 Zugreifen auf Parameter

7.5.1 Parameterverarbeitung

Die PNU (Parameternummer) wird aus der Registeradresse
übersetzt, die im Modbus-Lese- oder Schreibtelegramm
enthalten ist. Die Parameternummer wird als (10 x Parame-
ternummer) DEZIMAL für Modbus übersetzt.

7.5.2 Datenspeicherung

Die Dezimalstelle Spule 65 legt fest, ob die an das
Telegramm übertragenen Daten in EEPROM und RAM
(Spule 65 = 1) oder nur im RAM (Spule 65 = 0) gespeichert
werden.

7.5.3 IND

Der Arrayindex wird in Halteregister 9 gesetzt und beim
Zugriff auf Arrayparameter verwendet.
7.5.4 Textblöcke
Der Zugriff auf als Textblöcke gespeicherte Parameter
erfolgt auf gleiche Weise wie für die anderen Parameter.
Die maximale Textblockgröße ist 20 Zeichen. Gilt die
Leseanfrage für einen Parameter für mehr Zeichen, als der
Parameter speichert, wird die Antwort verkürzt. Gilt die
Leseanfrage für einen Parameter für weniger Zeichen, als
der Parameter speichert, wird die Antwort mit Leerzeichen
gefüllt.
136
0000 H 0000 H 0000
IND PWE
high
MG34O203 – VLT
Produkthandbuch VLT Automation Low Harmonic Drive

7.5.5 Umrechnungsfaktor

H
Die verschiedenen Attribute jedes Parameters werden im
PWE
low
Abschnitt über Werkseinstellungen angezeigt. Da ein
Parameterwert nur als ganze Zahl übertragen werden
kann, muss zur Übertragung von Dezimalzahlen ein
Umrechnungsfaktor benutzt werden.

7.5.6 Parameterwerte

Standarddatentypen
Standarddatentypen sind int16, int32, uint8, uint16 und
uint32. Sie werden als 4x-Register gespeichert (40001 –
4FFFF). Die Parameter werden über Funktion 03HEX
„Halteregister lesen" gelesen. Parameter werden über die
Funktion 6HEX „Einzelregister voreinstellen" für 1 Register
(16 Bit) und die Funktion 10HEX „Mehrere Register vorein-
stellen" für 2 Register (32 Bit) geschrieben. Lesbare Längen
reichen von 1 Register (16 Bit) bis zu 10 Registern (20
Zeichen).
Nicht-Standarddatentypen
Nicht-Standarddatentypen sind Textblöcke und werden als
4x-Register gespeichert (40001 – 4FFFF). Die Parameter
werden über Funktion 03HEX „Halteregister lesen" gelesen
und über die Funktion 10HEX „Mehrere Register vorein-
stellen" geschrieben. Lesbare Längen reichen von 1
Register (2 Zeichen) bis zu 10 Registern (20 Zeichen).
®
