Low Harmonic Drive bedienen

5 Low Harmonic Drive bedienen
5.1.1 Bedienungsmöglichkeiten
Es gibt zwei Möglichkeiten zum Bedienen des Low
Harmonic Drive:
1. Grafisches LCP Bedienteil 102
2. Serielle RS-485-Kommunikation oder USB, beides
für eine PC-Verbindung

5.1.2 Bedienung des grafischen LCP 102

Der Low Harmonic Drive verfügt über zwei LCPs, eines am
Frequenzumrichterteil (rechts) des Antriebs und eines am
Aktivfilterteil (links). Das Filter-LCP wird auf gleiche Weise
wie das Frequenzumrichter-LCP bedient. Jedes LCP steuert
nur das Gerät, an das es angeschlossen ist, und es findet
keine Kommunikation zwischen den beiden LCPs statt.
HINWEIS
Das Aktivfilter muss im Autobetrieb sein, d. h. die Taste
[Auto on] am Filter-LCP muss betätigt sein.
Die folgenden Anleitungen gelten für das grafische LCP
102.
Das grafische LCP ist in vier Funktionsgruppen unterteilt:
1. Grafische Anzeige mit Statuszeilen
2. Menütasten mit Anzeige-LEDs – Betriebsart
auswählen, Parameter ändern und zwischen
Displayfunktionen umschalten.
3. Navigationstasten und Anzeigeleuchten (LEDs)
4. Bedientasten mit Kontroll-Anzeigen (LEDs).
Grafikdisplay:
Die LCD-Anzeige verfügt über eine Hintergrundbe-
leuchtung und insgesamt sechs alphanumerische Zeilen.
Alle Datenanzeigen erfolgen auf dem LCD-Display, das im
Statusmodus maximal fünf Betriebsvariablen gleichzeitig
zeigen kann. Abbildung 5.1 zeigt ein Beispiel des Frequen-
zumrichter-LCPs. Das Filter-LCP sieht identisch aus, zeigt
jedoch Informationen bezogen auf den Filterbetrieb an.
Displayzeilen:
a. Statuszeile: Statusmeldungen in Symbol- und
Grafikform.
b. Arbeitsbereich (Zeile 1-2): Der Arbeitsbereich zeigt
Daten und Variablen an, die vom Benutzer
definiert oder ausgewählt wurden. Durch Drücken
der Taste [Status] kann eine weitere Zeile
hinzugefügt werden.
c. Statuszeile: Statusmeldungen in Textform.
Produkthandbuch VLT Automation Low Harmonic Drive
®
MG34O203 – VLT ist eine eingetragene Marke von Danfoss
Die Anzeige ist in drei Bereiche unterteilt:
Oberer Bereich (a)
zeigt im Statusmodus den Status oder außerhalb des
Statusmodus und im Falle eines Alarms/einer Warnung bis
zu 2 Variablen.
Status
1234rpm 10,4A
1
43,5Hz
Run OK
Quick
2 Status
Menu
OK
On
3
Warn.
Alarm
Hand
4
O
on

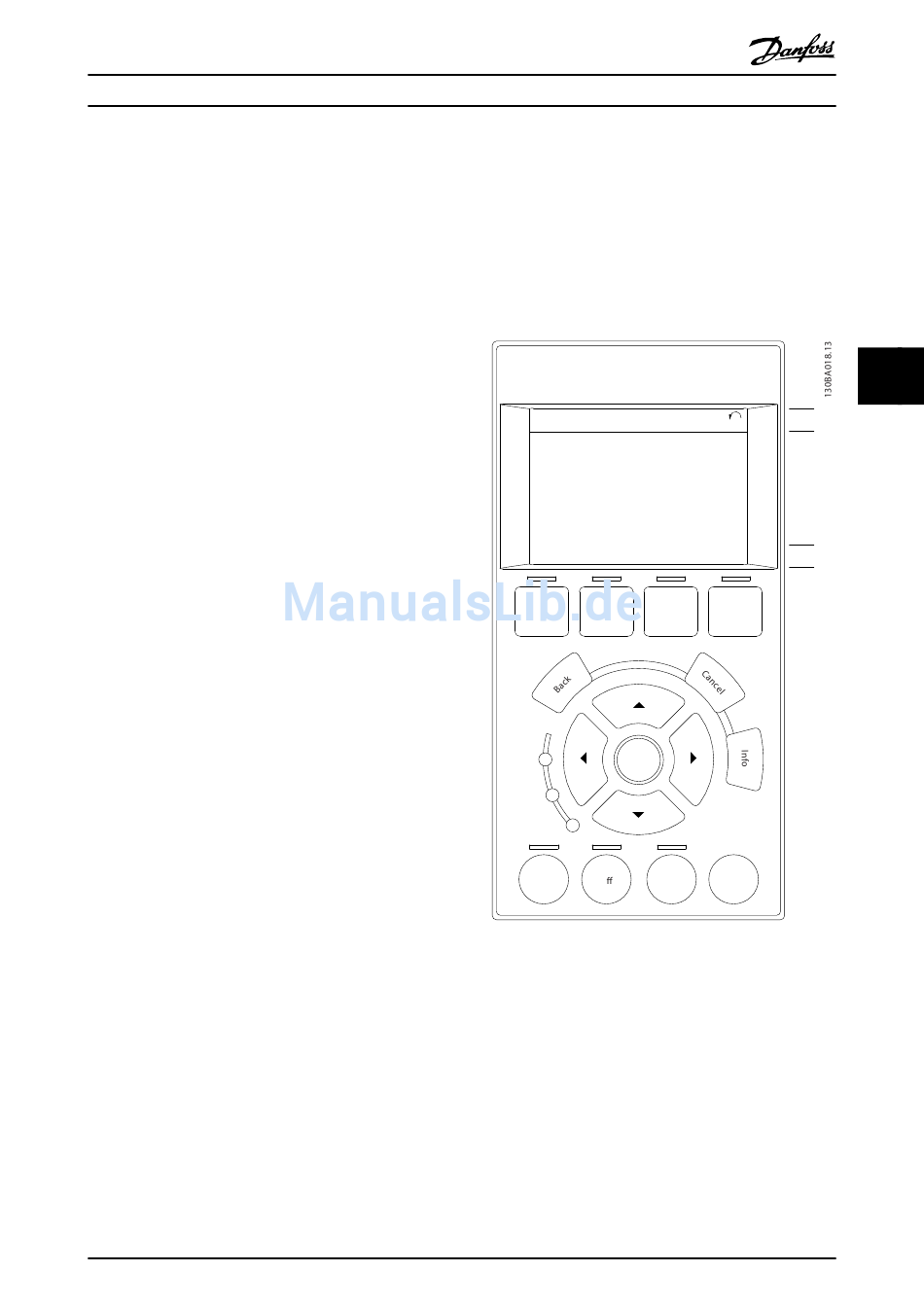

Abbildung 5.1 LCP
Die Zahl des aktiven Parametersatzes (ausgewählt in
0-10 Aktiver Satz) wird angezeigt. Bei Programmierung
eines anderen Satzes als dem aktiven Satz wird die
Nummer des programmierten Satzes rechts in Klammern
angezeigt.
Arbeitsbereich (b)
zeigt unabhängig vom Status bis zu 5 Variablen mit der
entsprechenden Einheit an. Bei Alarm/Warnung wird
anstatt der Betriebsvariablen die entsprechende Warnung
angezeigt.
a
1(0)
43,5Hz
b
c
Main Alarm
Menu Log
Auto
Reset
on
55
5 5
