3 Einführung zum Low Harmonic Drive

3.1.1 Funktionsprinzip

Der VLT Low Harmonic Drive ist ein VLT High Power-
Frequenzumrichter mit einem integrierten Aktivfilter. Ein
Aktivfilter ist ein Gerät, das Oberwellenverzerrungswerte
Mains
Optional
Optional Optional
380 to
Manual
RFI
Fuses
500 VAC Disconnect

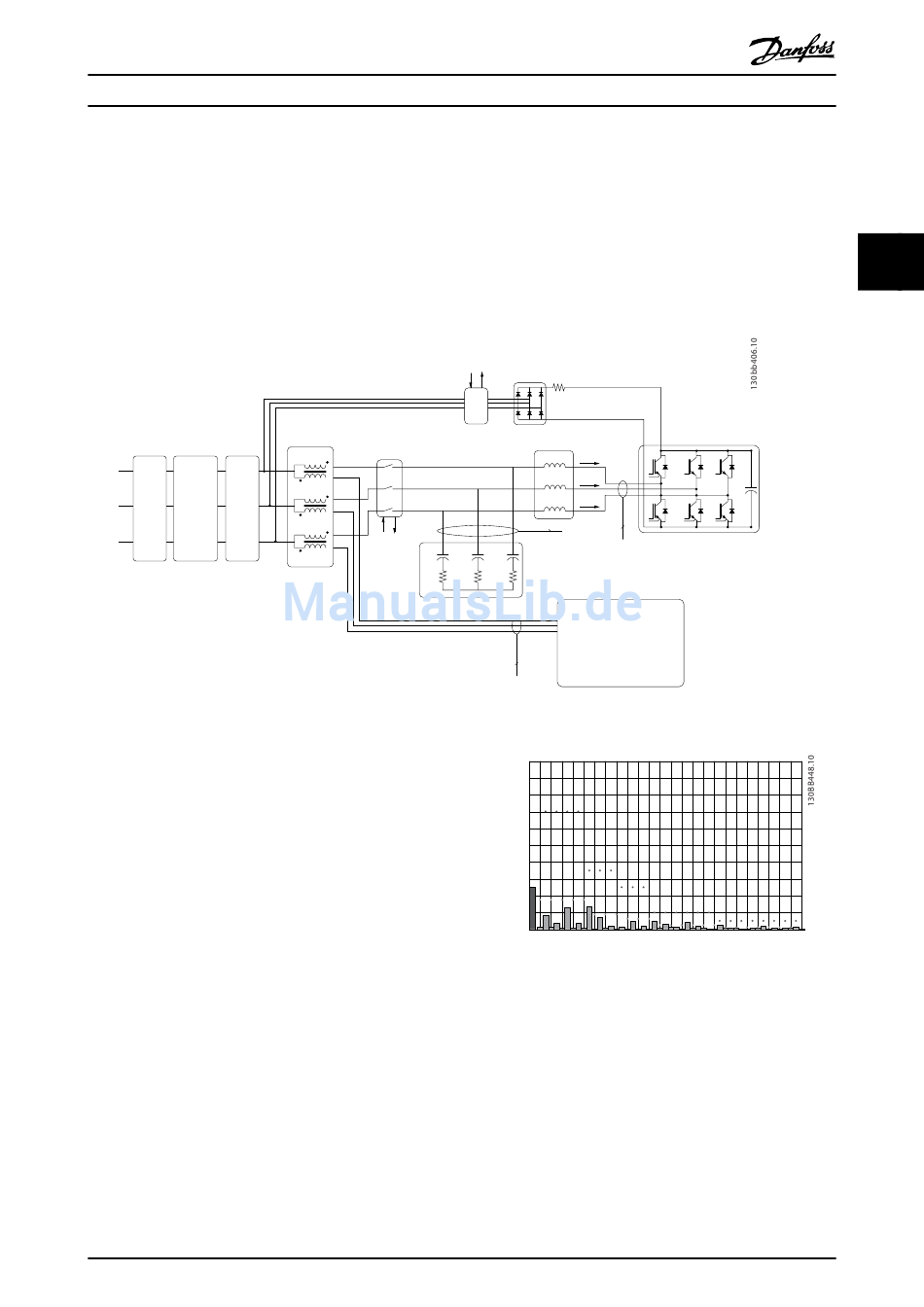

Abbildung 3.1 Grundaufbau des Low Harmonic Drive
3.1.2 Konformität mit IEEE 519
Low Harmonic Drives sind ausgelegt, einen idealen
sinusförmigen Strom aus dem Stromnetz mit einem
Leistungsfaktor von 1 aufzunehmen. Wenn traditionelle
nichtlineare Lasten pulsförmige Ströme aufnehmen, gleicht
der Low Harmonic Drive dies über den parallelen Filterpfad
aus und verringert so die Belastung des Stromnetzes. Der
Low Harmonic Drive erfüllt die strengsten Oberwellen-
normen und hat einen THiD von weniger als 5 % bei
Volllast bei <3 % Vorverzerrung in einem Dreiphasennetz
mit 3 % Unsymmetrie. Das Gerät ist ausgelegt, die
Empfehlung von IEEE 519 für ISC/IL>20 bei geraden und
ungeraden individuellen Oberschwingungswerten zu
erfüllen. Der Filterteil der Low Harmonic Drives hat eine
progressive Taktfrequenz, die zu einer breiten Frequenz-
streuung führt und niedrigere individuelle
Oberschwingungswerte über der 50. Harmonischen ergibt.
