Installation

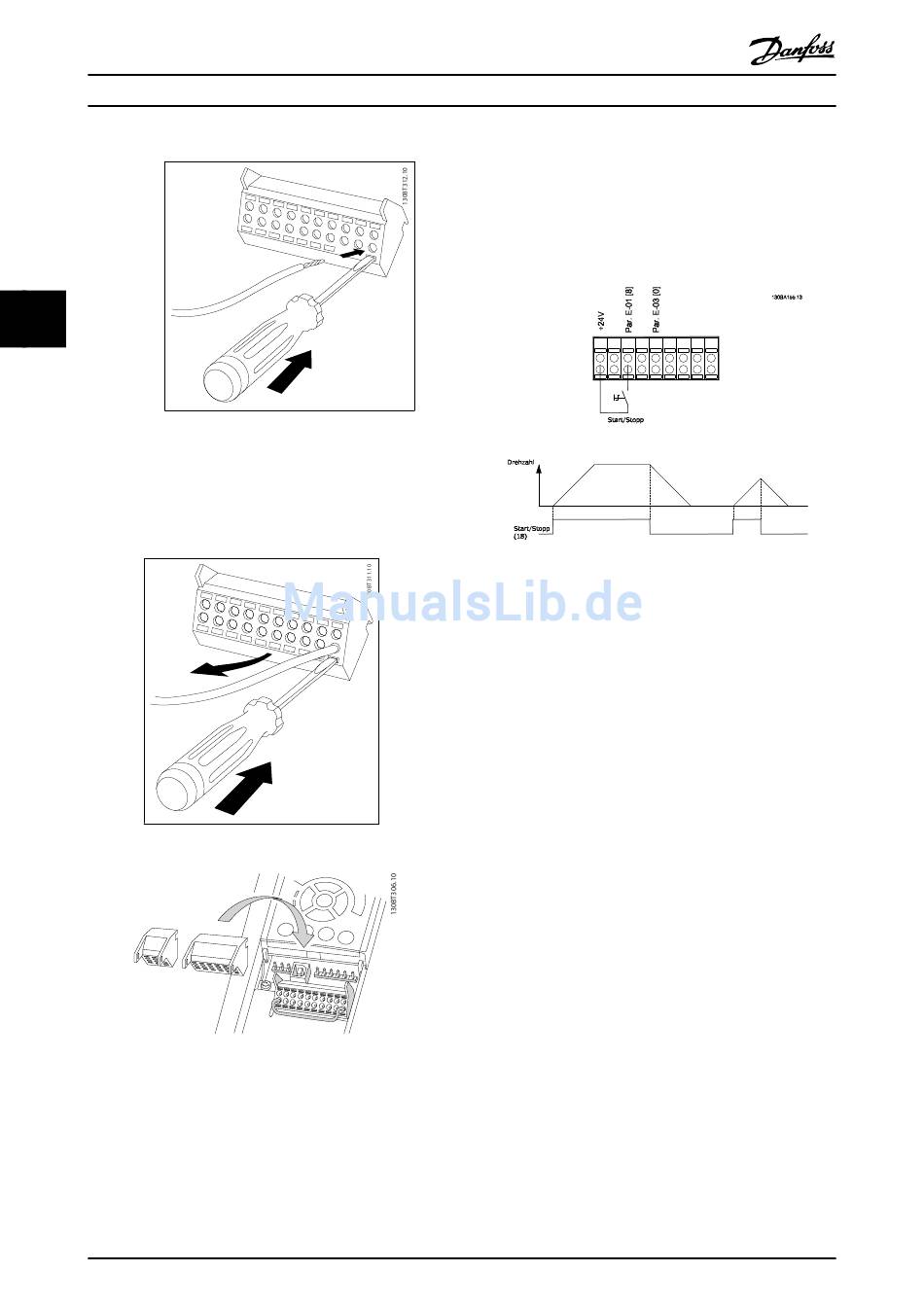

3. Führen Sie das Kabel in die runde Klemmöffnung
4 4
ein.
4. Entfernen Sie den Schraubendreher. Das Kabel ist
nun in der Klemme befestigt.
Das Kabel aus der Federzugklemme entfernen:
1.
Führen Sie einen Schraubendreher
rechteckige Öffnung ein und öffnen Sie die
Klemmfeder.
2. Ziehen Sie das Kabel heraus.
1)
Max. 0,4 x 2,5 mm
4.7 Anschlussbeispiele für Motorsteuerung
mit externem Signalgeber
HINWEIS
Die folgenden Beispiele beziehen sich nur auf die
Steuerkarte des Frequenzumrichters (rechtes LCP), nicht
das Filter.
48
Produkthandbuch VLT Automation Low Harmonic Drive

4.7.1 Start/Stopp

Klemme 18 = 5-10 Klemme 18 Digitaleingang [8] Start
Klemme 27 = 5-12 Klemme 27 Digitaleingang [0] Ohne
Funktion (Werkseinstellung Motorfreilauf invers)
Klemme 37 = Sicherer Stopp
1)
in die
®
