Low Harmonic Drive bedienen
Durch Drücken der Taste [Status] können Sie zwischen drei
verschiedenen Statusanzeigen umschalten.
Jede Statusanzeige zeigt unterschiedlich formatierte
Betriebsvariablen an (siehe dazu unten).
Sie können verschiedene Werte oder Messungen mit jeder
der angezeigten Betriebsvariablen verknüpfen. Die anzuzei-
genden Werte/Messungen können mithilfe der Parameter
0-20, 0-21, 0-22, 0-23 und 0-24 definiert werden.
Jeder in Par. 0-20 bis Par. 0-24 ausgewählte Anzeigepa-
5 5 rameter hat seine eigene Skala und Ziffern nach einer
möglichen Dezimalstelle. Durch einen größeren Zahlenwert
eines Parameters werden weniger Ziffern nach der
Dezimalstelle angezeigt.
Beispiel: Stromanzeige
5,25 A; 15,2 A 105 A.
Statusanzeige I
Diese Anzeige erscheint standardmäßig nach
Inbetriebnahme oder Initialisierung.
Detaillierte Informationen zum Wert bzw. zur Messung, die
mit den angezeigten Betriebsvariablen (1.1, 1.2, 1.3, 2 und
3) verknüpft ist, erhalten Sie, wenn Sie den Parameter der
Variablen aufrufen und die [Info]-Taste drücken.
Siehe die Betriebsvariablen (1.1, 1.2, 1.3 und 2) in der
Anzeige in Abbildung 5.2. 1.1, 1.2 und 1.3 sind in kleiner
Größe, 2 und 3 werden in großer Größe gezeigt.

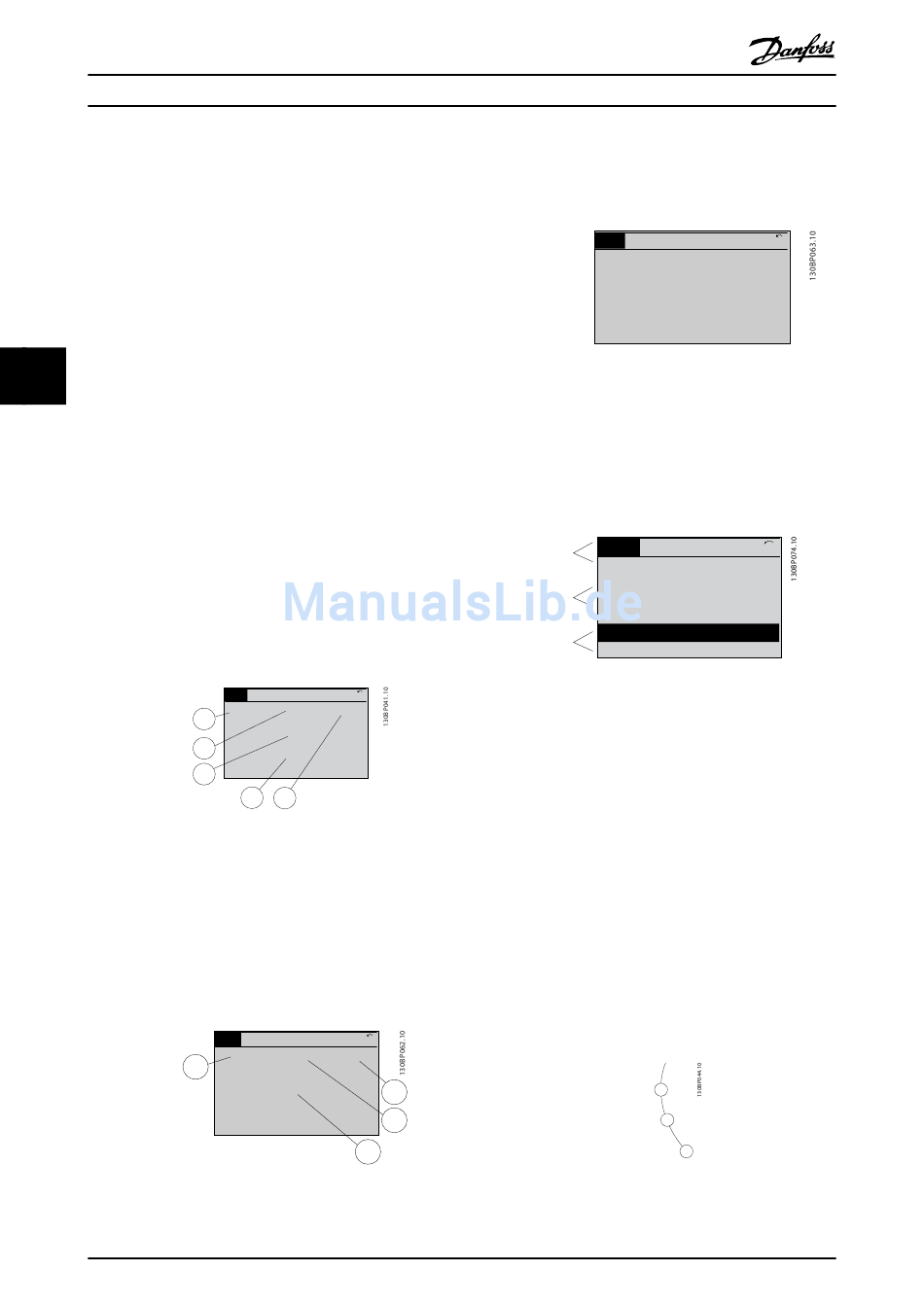

Abbildung 5.2 Statusanzeige I – Betriebsvariablen
Statusanzeige II
Siehe die Betriebsvariablen (1.1, 1.2, 1.3 und 2) in der
Anzeige in Abbildung 5.3.
In diesem Beispiel sind das Drehzahl, Motorstrom,
Motorleistung und Frequenz als Variablen in der ersten
und zweiten Zeile.
1.1, 1.2 und 1.3 sind in kleiner Größe, 2 ist in großer Größe
gezeigt.
Abbildung 5.3 Statusanzeige II – Betriebsvariablen
56
Produkthandbuch VLT Automation Low Harmonic Drive
Status
1 (1)
799 UPM 7,83 A 36,4 kW
1.1
0,000
1.2
53,2 %
Auto-Fern-Rampe
2
3 1.3
Status
1 (1)
207 UPM 5,25 A 24,4 kW
1.1
6,9 Hz
Auto-Fern-Betrieb
MG34O203 – VLT
Statusanzeige III:
Diese Anzeige zeigt das auszuwertende Ereignis und die
zugehörige Aktion der Smart Logic Control an. Nähere
Informationen finden Sie im Abschnitt Smart Logic Control.
Abbildung 5.4 Statusanzeige III – Betriebsvariablen
HINWEIS
Statusanzeige III ist auf dem Filter-LCP nicht verfügbar.
Unterer Bereich
zeigt immer den Zustand des Frequenzumrichters im
Statusmodus an.
Oberer Bereich
Mittlerer Bereich
Unterer Bereich
Displaykontrast anpassen
Drücken Sie die Tasten [Status] und [
des Displays zu erhöhen.
Drücken Sie die Tasten [Status] und [
des Displays zu erhöhen.
Anzeigeleuchten (LEDs):
Werden bestimmte Grenzwerte überschritten, leuchtet die
Alarm- oder Warn-LED auf. Ein Status- oder Alarmtext wird
an der Bedieneinheit angezeigt.
Die On-LED ist aktiv, wenn der Frequenzumrichter an die
Netzspannung, eine DC-Zwischenkreisklemme oder eine
externe 24-V-Versorgung angeschlossen ist. Gleichzeitig
leuchtet die Hintergrundbeleuchtung.
•
Grüne LED/On (Ein): Das Steuerteil ist betriebs-
bereit.
•
Gelbe LED/Warn. (Warnung): Zeigt eine Warnung
an.
•
Blinkende rote LED/Alarm: Zeigt einen Alarm an.
1.3
1.2
2
®
ist eine eingetragene Marke von Danfoss
Status
1 (1)
778 UPM 0,86 A 4,0 kW
Status: 0 Aus 0 (Aus)
Wenn: -
Dann: -
Auto-Fern-Betrieb
Status ! 1(1)
43 UPM 5,44 A 25,3 kW
1,4 Hz
2,9 %
! Leist.teil Temp. (W29)
Auto-Fern-Betrieb
▲
], um den Kontrast
▼
], um die Helligkeit
On
Warn.
Alarm
