VLT® AutomationDrive FC 302
Bedienungsanleitung
Vorgehensweise
1. Entfernen Sie 10 mm (0,4 Zoll) der äußeren Kunststoffschicht vom Leitungsende.
2. Führen Sie die Steuerleitung in die Klemme ein.
- Bei einer massiven Leitung schieben Sie den blanken Draht in den Kontakt.
- Bei einer flexiblen Leitung öffnen Sie den Kontakt, indem Sie einen kleinen Schraubendreher in die rechteckige Öff-
nung zwischen den Klemmenlöchern entsprechenden Kontakt einführen und nach innen drücken. Führen Sie ans-
chließend die abisolierte Leitung in den Kontakt und entfernen Sie den Schraubendreher.
3. Ziehen Sie vorsichtig an der Leitung, um sicherzustellen, dass ein fester Kontakt hergestellt ist.
Lose Steuerleitungen können zu Anlagenfehlern oder Leistungsreduzierung führen.
Beispiel
12 13 18 19 27 29 32 33

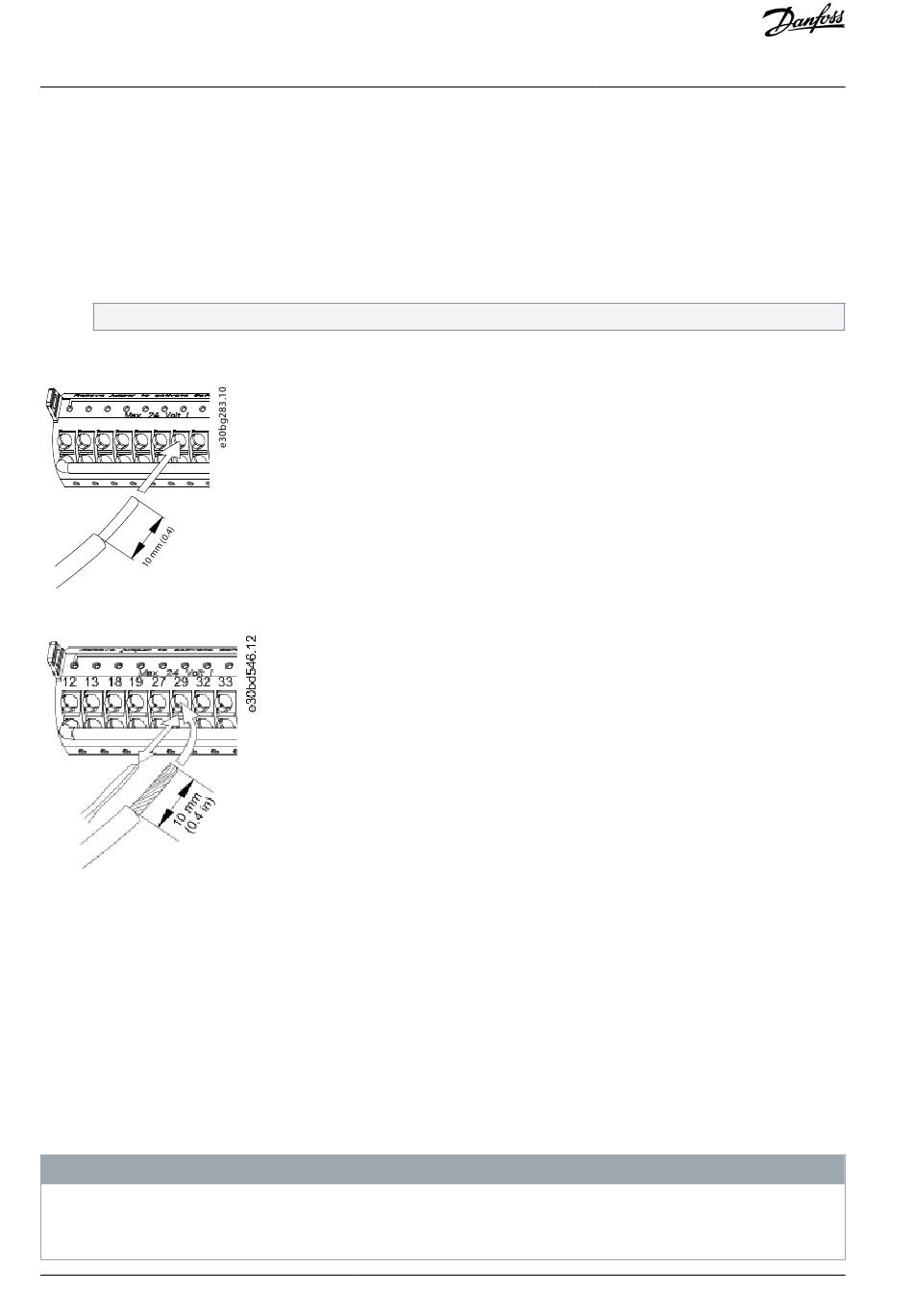

Abbildung 36: Anschluss einer massiven Steuerleitung an den Klemmenkasten
Abbildung 37: Anschluss einer flexiblen Steuerleitung an den Klemmenkasten

5.11.6 Trennen der Steuerleitung von den Steuerklemmen

Vorgehensweise
1. Um den Kontakt zu öffnen, führen Sie einen kleinen Schraubendreher in die rechteckige Öffnung zwischen den Klemmen-
löchern entsprechenden Kontakt ein und drücken Sie ihn nach innen.
2. Ziehen Sie vorsichtig an der Leitung, um sie vom Steuerklemmenkontakt zu lösen.

5.11.7 Aktivierung des Motorbetriebs

Wenn die Statuszeile unten im LCP AUTO FERN FREILAUF anzeigt, ist der Frequenzumrichter betriebsbereit, es fehlt aber ein Ein-
gangssignal an Klemme 27. Klemme 27 der Digitaleingänge ist auf den Empfang eines 24-V-DC-Signals für externe Verriegelung
ausgelegt, die es ermöglicht, dass der Frequenzumrichter zum Betrieb werkseitig programmierte Werte verwendet.
WERKSEITIG INSTALLIERTE OPTIONALE GERÄTE
Entfernen Sie die werkseitig installierte Verkabelung nicht von Klemme 27. Wenn der Frequenzumrichter nicht in Betrieb ist, siehe
die Dokumentation für die optionalen Geräte, die an Klemme 27 angeschlossen sind.
56 | Danfoss A/S © 2019.12
H I N W E I S
Elektrische Installation
AQ275652476278de-000101 / 130R0709
