Montage
#
Warnung!
Beschädigungsgefahr bei Kunststoff- oder Glasrohren durch zu starkes Anziehen der
Muttern der U-Schrauben! Bei Kunststoff- oder Glasrohren wird die Verwendung einer
metallischen Halbschale (auf der Gegenseite des Messaufnehmers) empfohlen.
6. Die sichtbare Rohroberfläche "A"muss glatt sein, um ein gutes akustisches Signal zu
gewährleisten.

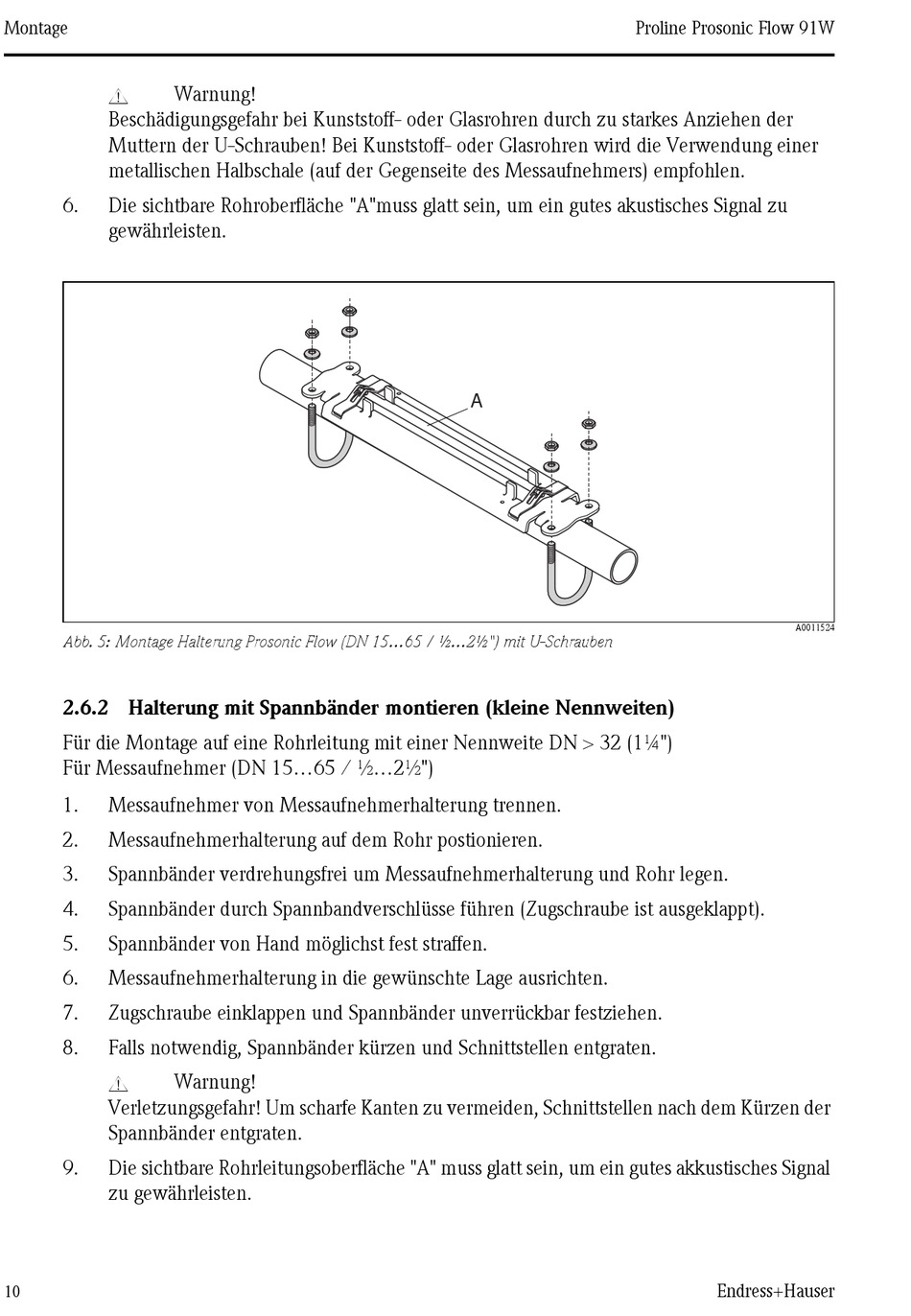

Abb. 5: Montage Halterung Prosonic Flow (DN 15...65 / ½...2½") mit U-Schrauben
2.6.2 Halterung mit Spannbänder montieren (kleine Nennweiten)
Für die Montage auf eine Rohrleitung mit einer Nennweite DN  32 (1¼")
Für Messaufnehmer (DN 15...65 / ½...2½")
1. Messaufnehmer von Messaufnehmerhalterung trennen.
2. Messaufnehmerhalterung auf dem Rohr postionieren.
3. Spannbänder verdrehungsfrei um Messaufnehmerhalterung und Rohr legen.
4. Spannbänder durch Spannbandverschlüsse führen (Zugschraube ist ausgeklappt).
5. Spannbänder von Hand möglichst fest straffen.
6. Messaufnehmerhalterung in die gewünschte Lage ausrichten.
7. Zugschraube einklappen und Spannbänder unverrückbar festziehen.
8. Falls notwendig, Spannbänder kürzen und Schnittstellen entgraten.
#
Warnung!
Verletzungsgefahr! Um scharfe Kanten zu vermeiden, Schnittstellen nach dem Kürzen der
Spannbänder entgraten.
9. Die sichtbare Rohrleitungsoberfläche "A" muss glatt sein, um ein gutes akkustisches Signal
zu gewährleisten.
10
Proline Prosonic Flow 91W
A
A0011524
