2.4.5

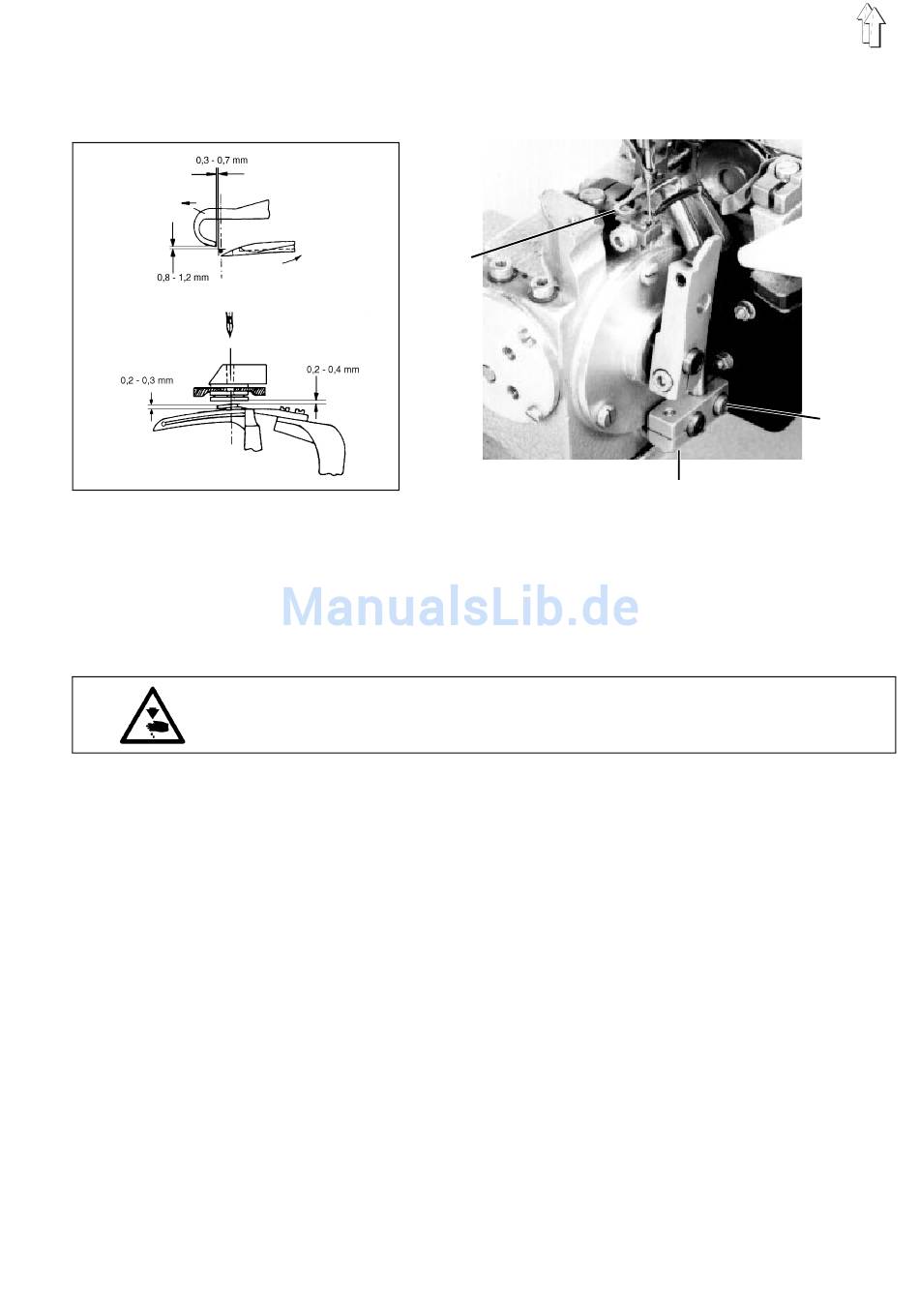

Position des Spreizers
Abb. 1
1
Abb. 2
Um Fehlstiche zu vermeiden wird die Bildung des Fadendreiecks durch
den Spreizer 1 unterstützt.
Wenn sich der Greifer vor der Nadel befindet und die Greiferspitze auf
Nadelmitte steht, soll er die Position in Abb. 1 haben.
Vorsicht Verletzungsgefahr!
Vor dem Einstellen Hauptschalter ausschalten.
–
Handrad so weit drehen, bis der Greifer vor der Nadel und die
Greiferspitze auf Mitte Nadel steht.
–
Schraube 3 lösen und Position des Spreizers entsprechend
einstellen.
–
Greifer in den linken Umkehrpunkt stellen (Abb. 2)
–
Schraube 2 lösen und Spreizerhöhe entsprechend einstellen.
2
3
