Systemvariante mit
Umlenkspiegel
8022964-17I6/2020-03-19|SICK
Irrtümer und Änderungen vorbehalten

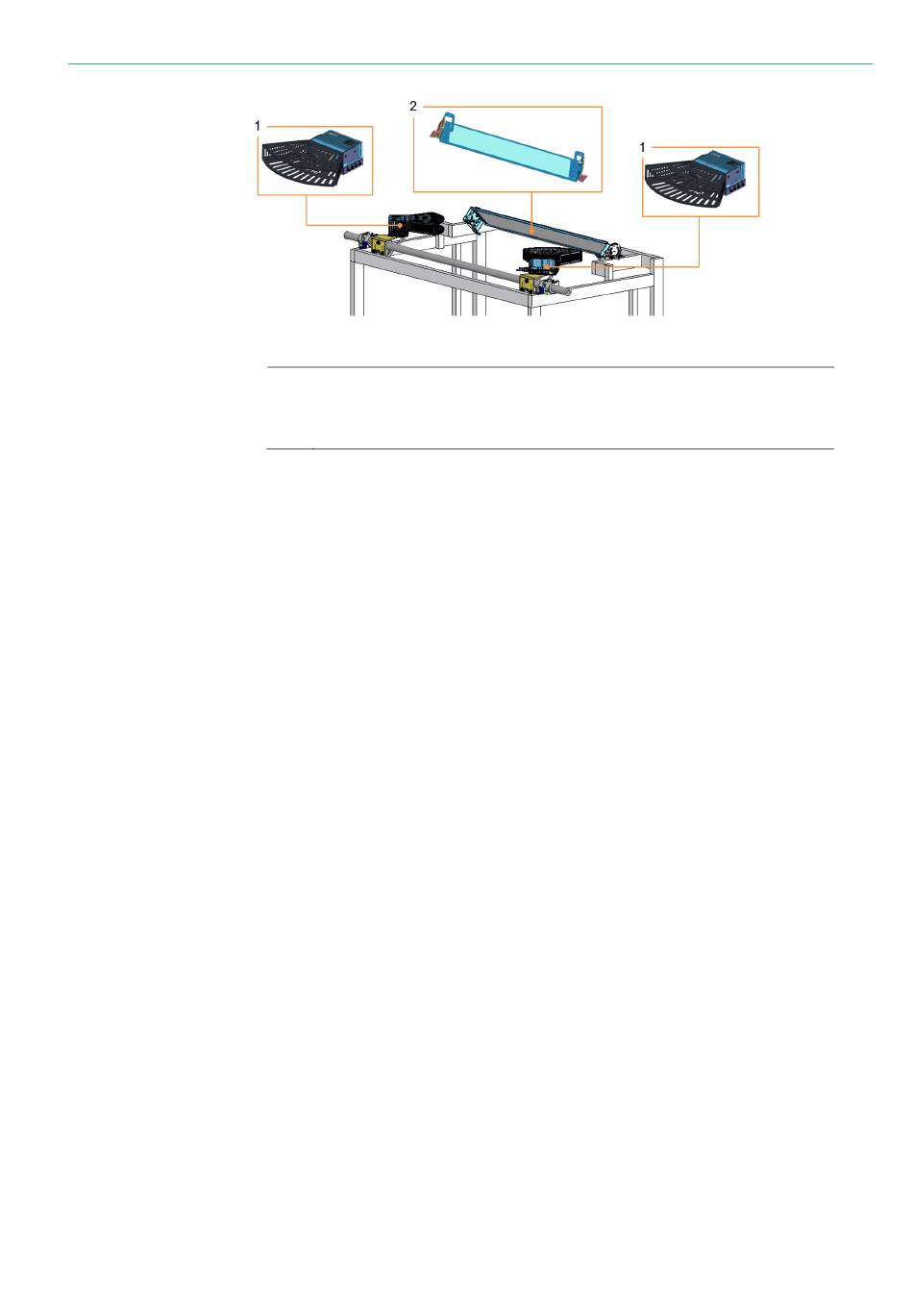

Abb. 2:
VMS4200/5200 (Multicontroller) mit Umlenkspiegel
Legende
1
2D-LiDAR-Sensoren LMS4x21 mit Laserschutzhaube
2
Umlenkspiegel
• Wenn die 2D-LiDAR-Sensoren nicht in der vorgeschriebenen Mindesthöhe montiert
werden können, kann die Messpunktaufnahme über einen parallel zu den 2D-LiDAR-
Sensoren montierten Umlenkspiegel erfolgen.
• Die damit erzielte Verlängerung des Lichtwegs erlaubt eine platzsparende Montage der
2D-LiDAR-Sensoren an der Fördertechnik.
• Die Umlenkung über den Spiegel ist durch dessen spezielle Oberflächenbedampfung
verlustfrei, da die Lichtbrechung hierdurch ausgeschlossen ist.
• Obige Abbildung visualisiert beispielhaft die Anordnung der 2D-LiDAR-Sensoren und
des Umlenkspiegels über dem Transportband.
• Der sonstige Systemaufbau und die Arbeitsweise des VMS4200/5200 (Multicontroller)
entsprechen den Vorgaben der zugehörigen Baumusterprüfbescheinigung.
HINWEIS! Diese Betriebsanleitung beschreibt die Systemvariante ohne Umlenkspiegel.
