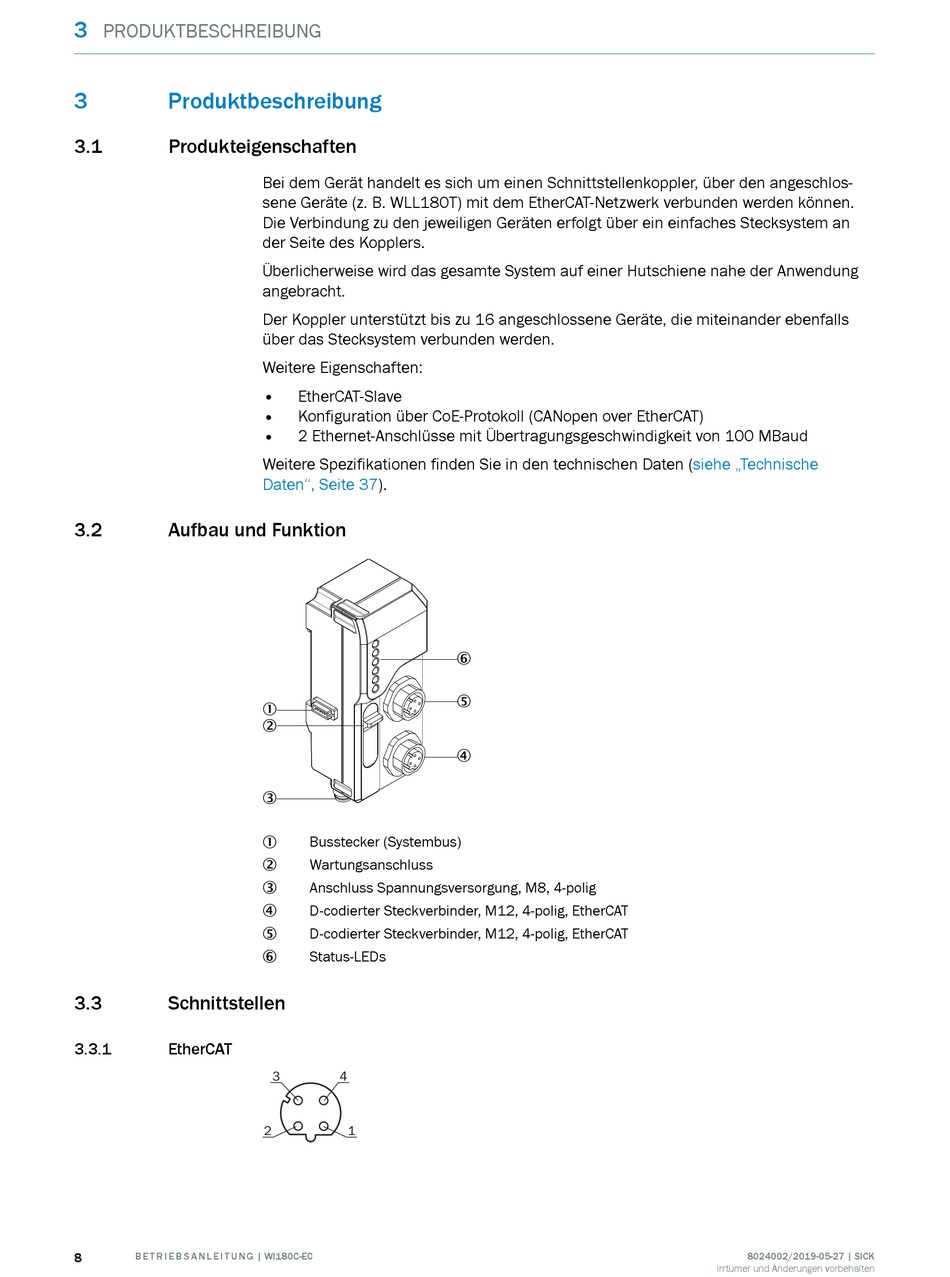

PRODUKTBESCHREIBUNG
3
Produktbeschreibung
3.1
Produkteigenschaften
3.2
Aufbau und Funktion
3.3
Schnittstellen
3.3.1
EtherCAT
8
B E T R I E B S A N L E I T U N G | WI180C-EC
Bei dem Gerät handelt es sich um einen Schnittstellenkoppler, über den angeschlos‐
sene Geräte (z. B. WLL180T) mit dem EtherCAT-Netzwerk verbunden werden können.
Die Verbindung zu den jeweiligen Geräten erfolgt über ein einfaches Stecksystem an
der Seite des Kopplers.
Überlicherweise wird das gesamte System auf einer Hutschiene nahe der Anwendung
angebracht.
Der Koppler unterstützt bis zu 16 angeschlossene Geräte, die miteinander ebenfalls
über das Stecksystem verbunden werden.
Weitere Eigenschaften:
•
EtherCAT-Slave
•
Konfiguration über CoE-Protokoll (CANopen over EtherCAT)
•
2 Ethernet-Anschlüsse mit Übertragungsgeschwindigkeit von 100 MBaud
Weitere Spezifikationen finden Sie in den technischen Daten
Daten", Seite
37).
1
2
3
Busstecker (Systembus)
1
Wartungsanschluss
2
Anschluss Spannungsversorgung, M8, 4-polig
3
D-codierter Steckverbinder, M12, 4-polig, EtherCAT
4
D-codierter Steckverbinder, M12, 4-polig, EtherCAT
5
Status-LEDs
6
3
4
2
1
6
5
4
(siehe „Technische
8024002/2019-05-27 | SICK
Irrtümer und Änderungen vorbehalten
