5 Reparatur
5.6.2 Austauschen der Achse-1 Gelenkeinheit (CRB 15000-10/1.52 und CRB 15000-12/1.27)
Fortsetzung
Wiedereinbau des Schwenkwerks(-10/1.52 and -12/1.27)
1
2
Fortsetzung auf nächster Seite
862
Aktion
Bringen Sie zwei Führungsstifte zur Positionsfüh-
rung an der Sockeleinheit an.
Führungsstifte immer paarweise benutzen.

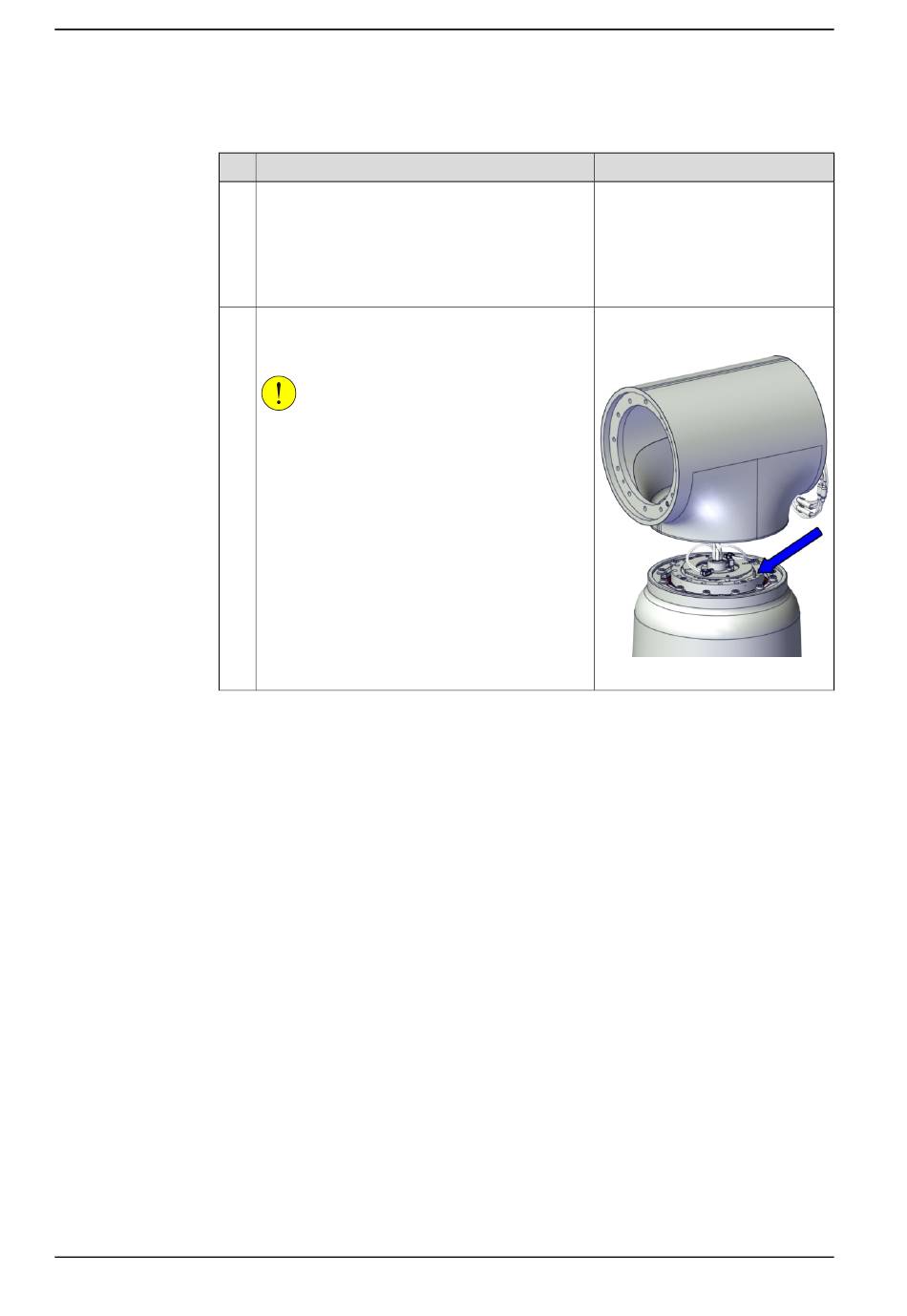

Montieren Sie das Schwenkwerk wieder an der
Sockeleinheit und richten Sie den Stift in der
Stiftbohrung aus.
VORSICHT
Der Drehmomentsensor (an der freiliegenden
elektronischen Baugruppe) kann leicht beschädigt
werden. Handhaben Sie die Baugruppe mit Vor-
sicht.
© Copyright 2021 - 2023 ABB. Alle Rechte vorbehalten.
Hinweis
Gültig für CRB 15000-10/1.52
Führungsstift, M5x75,
3HAC087786-002
Gültig für CRB 15000-12/1.27
Führungsstift, M5x125:
3HAC087786-001
Beispiel für CRB 15000-12/1.27,
ähnlich wie CRB 15000-10/1.52.
xx2000001989
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: L
