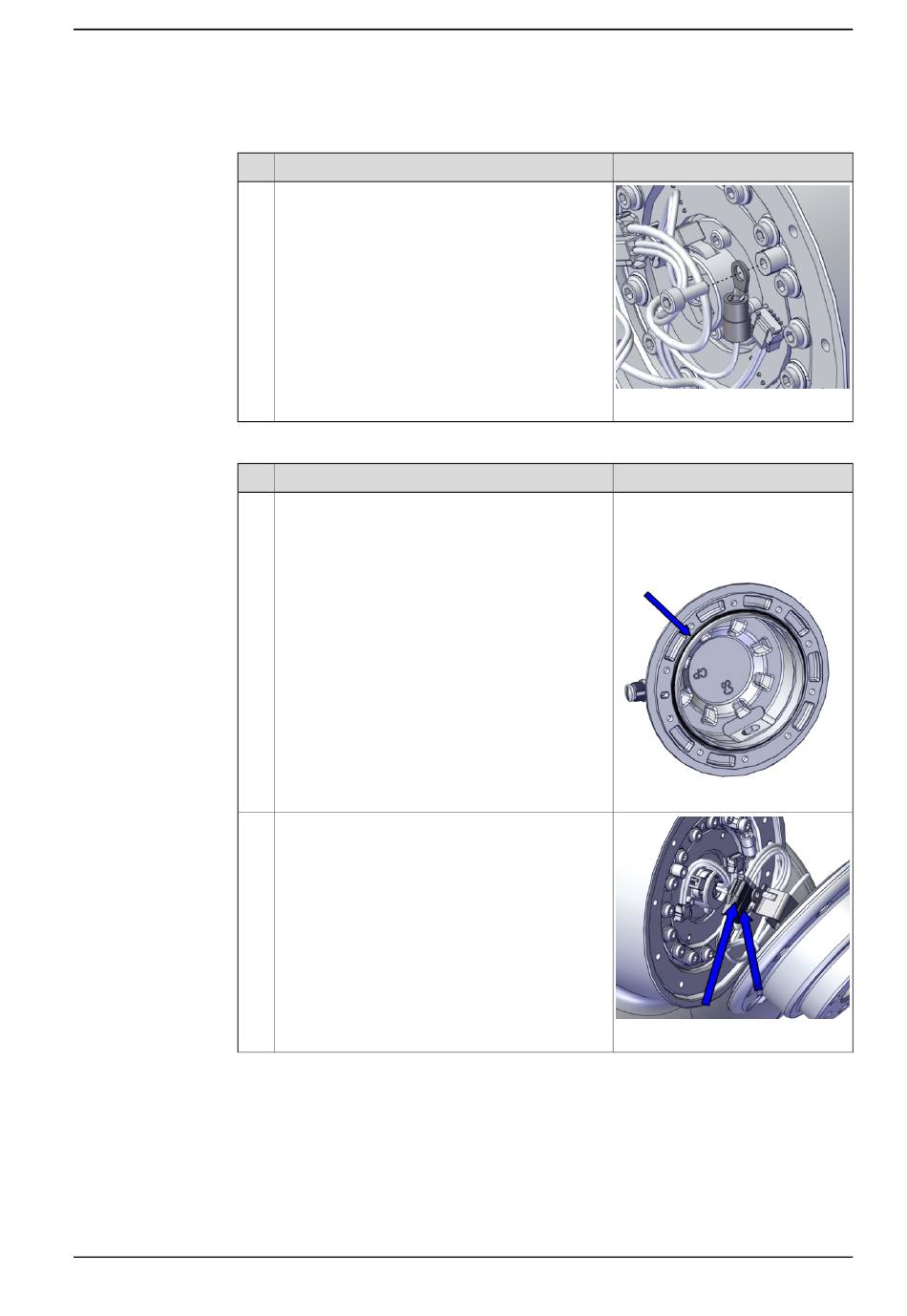

5.6.7 Austauschen der Achse-5 Gelenkeinheit und der Übertragungskabel Achse-5 und Achse-6
Anschluss des Funktionserdungskabels des Werkzeugflanschs.
1
Wiedereinbau des Werkzeugflanschs
1
2
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: L
Aktion
Sichern Sie das Kabel für die Funktionserdung
mit einer Schraube am Werkzeugflansch.
Aktion
Überprüfen Sie den O-Ring am Werkzeugflansch
und schmieren Sie ihn mit Fett.
Bei Beschädigung austauschen.
Platzieren Sie den Werkzeugflansch in der Monta-
geposition und schließen Sie die CP/CS-Steckver-
binder wieder an.
© Copyright 2021 - 2023 ABB. Alle Rechte vorbehalten.
5 Reparatur
Fortsetzung
Hinweis
xx2000002159
Hinweis
Flansch Achse-6: 3HAC073953-001
O-Ring: 3HAB3772-182
Fett: 3HAC042536-001 (Shell Ga-
dus S2)
xx2000002197
xx2000002158
Fortsetzung auf nächster Seite
