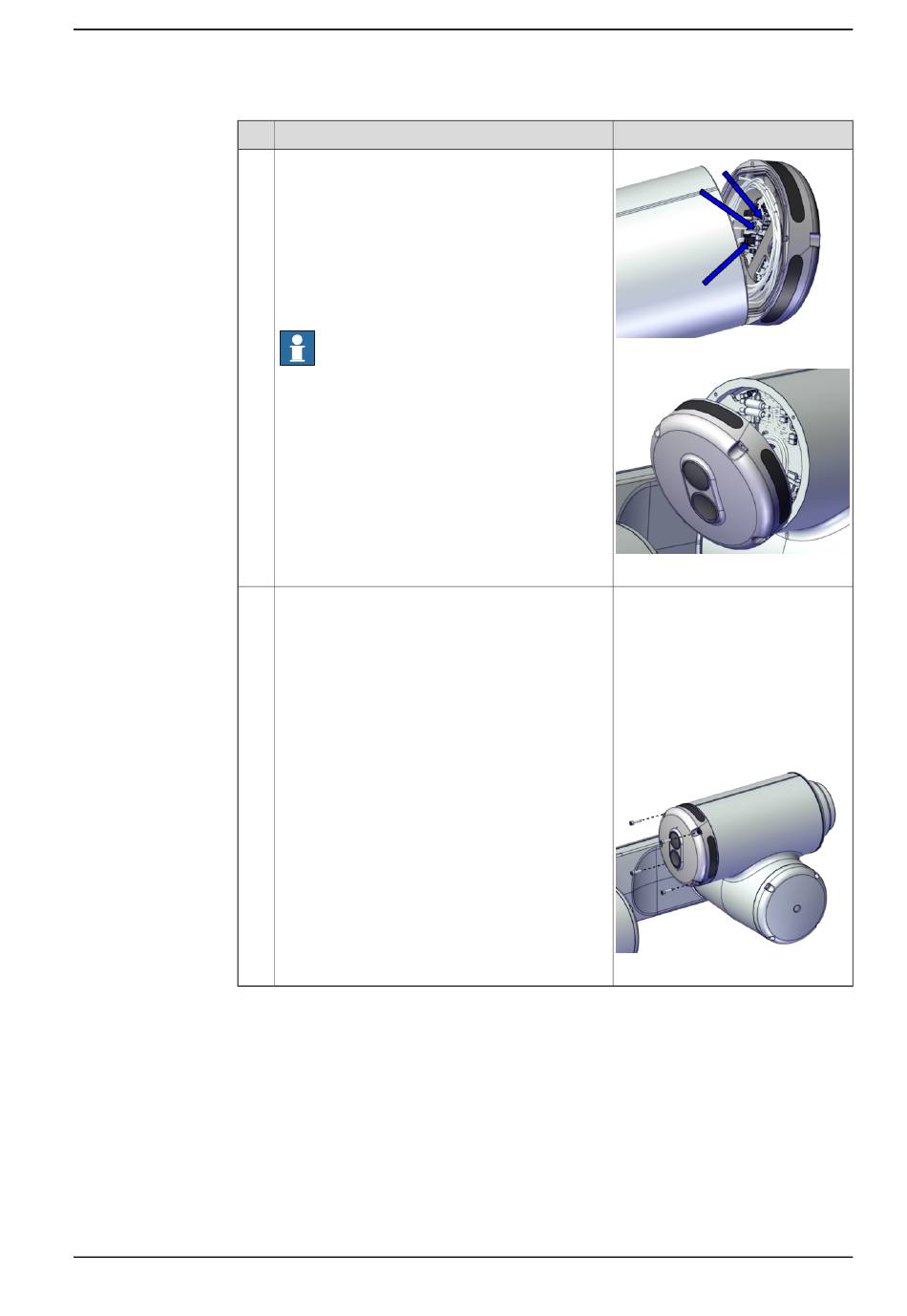

5.6.7 Austauschen der Achse-5 Gelenkeinheit und der Übertragungskabel Achse-5 und Achse-6
2
3
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: L
Aktion
Platzieren Sie die Bedienschnittstelle (ASI) in der
Montageposition und schließen Sie die Steckver-
binder wieder an.
•
ASI.DC+
•
ASI.DC-
•
ASI.X1
Die richtige Ausrichtung der Bedienschnittstelle
(ASI) ist erreicht, wenn die gewölbte Taste in der
oberen Position ist.
Hinweis
Belassen Sie die Bedienschnittstelle (ASI) nicht
an Ort und Stelle, ohne sie zuvor mit den Befesti-
gungsschrauben gesichert zu haben.
Bringen Sie die Bedienschnittstelle (ASI) wieder
mithilfe von vier Schrauben an.
© Copyright 2021 - 2023 ABB. Alle Rechte vorbehalten.
5 Reparatur
Fortsetzung
Hinweis
xx2100000335
xx2100000336
Gültig für CRB 15000-5/0.95
Innensechskantschraube: M3x30
12.9 Lafre 2C2B/FC6.9 (4 St.)
Anzugsdrehmoment: 0,45 Nm
Gültig für CRB 15000-10/1.52 und
CRB 15000-12/1.27
Innensechskantschraube: M3x20
12.9 Lafre 2C2B/FC6.9 (4 St.)
Anzugsdrehmoment: 0,45 Nm
xx2000002550
Fortsetzung auf nächster Seite
1045
