Produkthandbuch - CRB 15000
3HAC077389-003 Revision: L

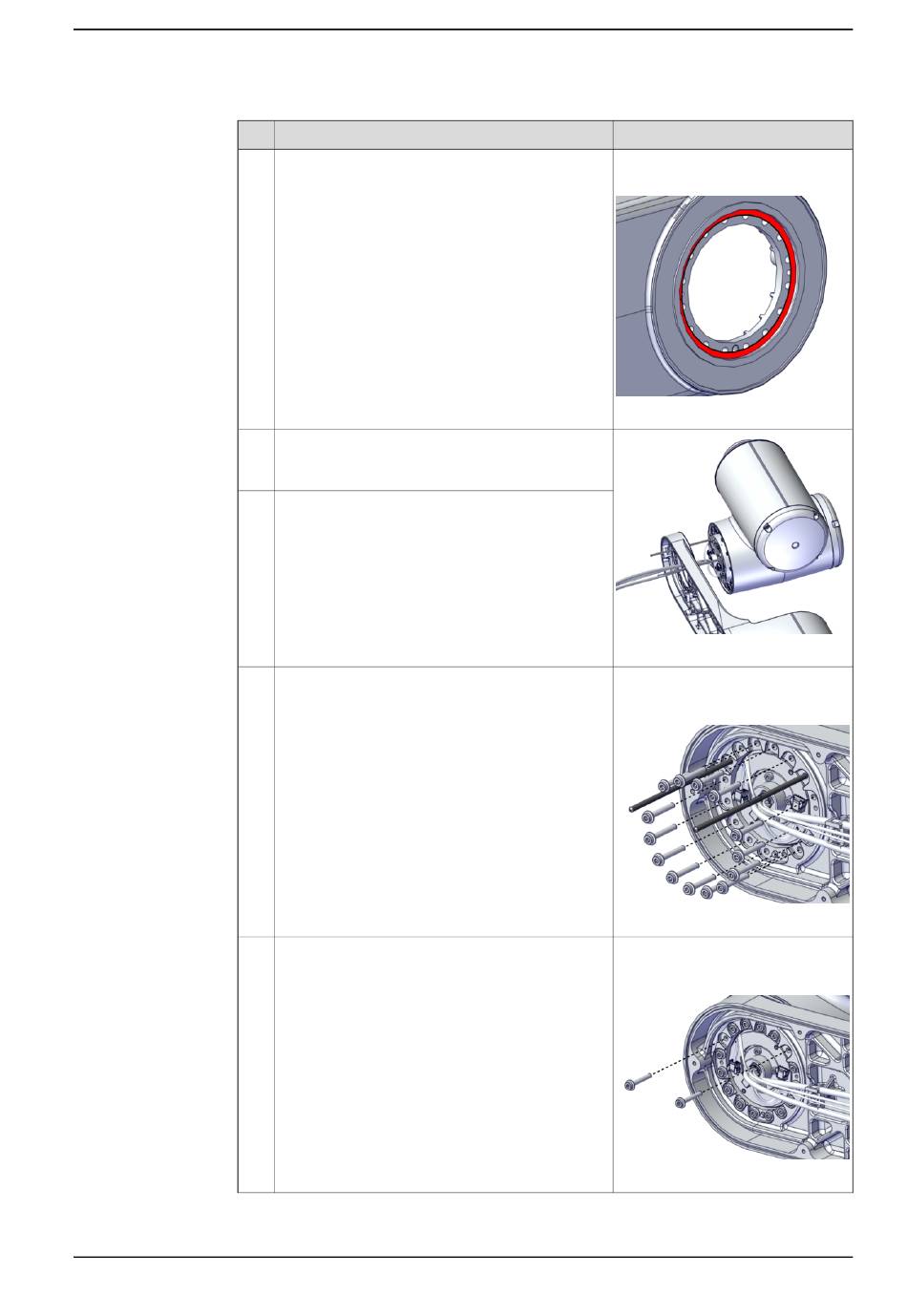

Aktion
Reinigen Sie die Montageflächen mit Isopropanol.
Tragen Sie Flanschdichtstoff in der Ecke der
Rohrmontagefläche auf (siehe die Abbildung).
Heben Sie das Kippgehäuse in seine Montagepo-
sition, während Sie die Verkabelung in das Rohr
einführen.
Schieben Sie das Kippgehäuse auf die Führungs-
stifte.
Sichern Sie das Kippgehäuse mit allen Schrauben
(außer mit zwei Schrauben) am Rohr.
Ziehen Sie die Schrauben zuerst Überkreuz an.
Entfernen Sie die Führungsstifte und drehen Sie
die übrigen beiden Schrauben fest.
© Copyright 2021 - 2023 ABB. Alle Rechte vorbehalten.
5 Reparatur
5.4.3 Austauschen des Rohres
Fortsetzung
Hinweis
Reinigungsmittel: Isopropanol
Flanschdichtstoff: Loctite 574
xx2000002147
xx2000002131
Flansch-Innensechskantschraube:
M3x20 12.9 Lafre
2C2B/FC6.9+PrO-COat111 (14 St.)
xx2000002130
Flansch-Innensechskantschraube:
M3x20 12.9 Lafre
2C2B/FC6.9+PrO-COat111 (2 St.)
xx2000002128
Fortsetzung auf nächster Seite
599
