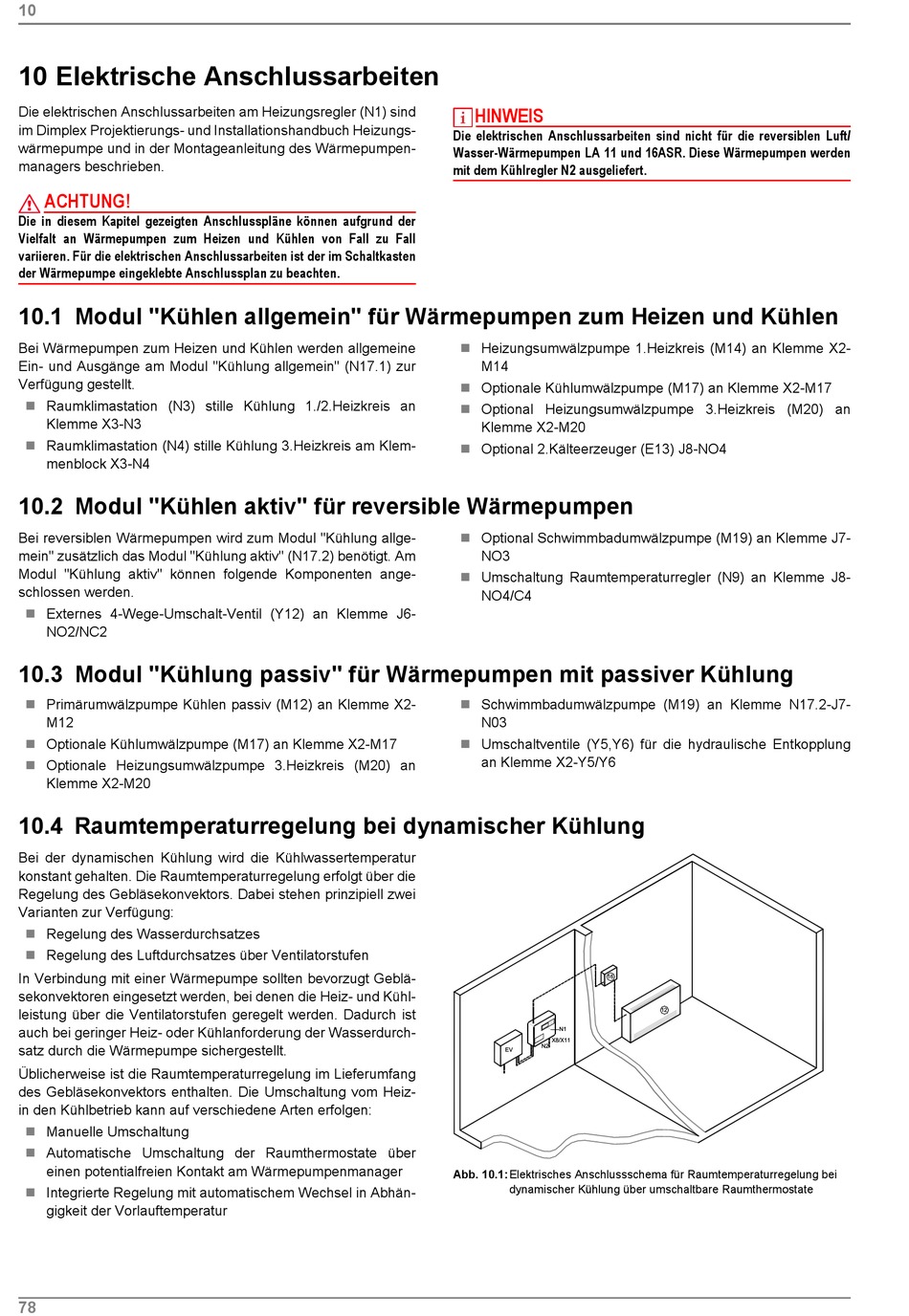

10 Elektrische Anschlussarbeiten

Die elektrischen Anschlussarbeiten am Heizungsregler (N1) sind
im Dimplex Projektierungs- und Installationshandbuch Heizungs-
wärmepumpe und in der Montageanleitung des Wärmepumpen-
managers beschrieben.
ACHTUNG!
Die in diesem Kapitel gezeigten Anschlusspläne können aufgrund der
Vielfalt an Wärmepumpen zum Heizen und Kühlen von Fall zu Fall
variieren. Für die elektrischen Anschlussarbeiten ist der im Schaltkasten
der Wärmepumpe eingeklebte Anschlussplan zu beachten.
10.1 Modul "Kühlen allgemein" für Wärmepumpen zum Heizen und Kühlen
Bei Wärmepumpen zum Heizen und Kühlen werden allgemeine
Ein- und Ausgänge am Modul "Kühlung allgemein" (N17.1) zur
Verfügung gestellt.
 Raumklimastation (N3) stille Kühlung 1./2.Heizkreis an
Klemme X3-N3
 Raumklimastation (N4) stille Kühlung 3.Heizkreis am Klem-
menblock X3-N4
10.2 Modul "Kühlen aktiv" für reversible Wärmepumpen
Bei reversiblen Wärmepumpen wird zum Modul "Kühlung allge-
mein" zusätzlich das Modul "Kühlung aktiv" (N17.2) benötigt. Am
Modul "Kühlung aktiv" können folgende Komponenten ange-
schlossen werden.
Externes 4-Wege-Umschalt-Ventil (Y12) an Klemme J6-

NO2/NC2
10.3 Modul "Kühlung passiv" für Wärmepumpen mit passiver Kühlung
 Primärumwälzpumpe Kühlen passiv (M12) an Klemme X2-
M12
 Optionale Kühlumwälzpumpe (M17) an Klemme X2-M17
 Optionale Heizungsumwälzpumpe 3.Heizkreis (M20) an
Klemme X2-M20
10.4 Raumtemperaturregelung bei dynamischer Kühlung
Bei der dynamischen Kühlung wird die Kühlwassertemperatur
konstant gehalten. Die Raumtemperaturregelung erfolgt über die
Regelung des Gebläsekonvektors. Dabei stehen prinzipiell zwei
Varianten zur Verfügung:
 Regelung des Wasserdurchsatzes
 Regelung des Luftdurchsatzes über Ventilatorstufen
In Verbindung mit einer Wärmepumpe sollten bevorzugt Geblä-
sekonvektoren eingesetzt werden, bei denen die Heiz- und Kühl-
leistung über die Ventilatorstufen geregelt werden. Dadurch ist
auch bei geringer Heiz- oder Kühlanforderung der Wasserdurch-
satz durch die Wärmepumpe sichergestellt.
Üblicherweise ist die Raumtemperaturregelung im Lieferumfang
des Gebläsekonvektors enthalten. Die Umschaltung vom Heiz-
in den Kühlbetrieb kann auf verschiedene Arten erfolgen:
 Manuelle Umschaltung
Automatische Umschaltung der Raumthermostate über

einen potentialfreien Kontakt am Wärmepumpenmanager
 Integrierte Regelung mit automatischem Wechsel in Abhän-
gigkeit der Vorlauftemperatur
78
HINWEIS
Die elektrischen Anschlussarbeiten sind nicht für die reversiblen Luft/
Wasser-Wärmepumpen LA 11 und 16ASR. Diese Wärmepumpen werden
mit dem Kühlregler N2 ausgeliefert.
 Heizungsumwälzpumpe 1.Heizkreis (M14) an Klemme X2-
M14
 Optionale Kühlumwälzpumpe (M17) an Klemme X2-M17
 Optional Heizungsumwälzpumpe 3.Heizkreis (M20) an
Klemme X2-M20
 Optional 2.Kälteerzeuger (E13) J8-NO4
 Optional Schwimmbadumwälzpumpe (M19) an Klemme J7-
NO3
 Umschaltung Raumtemperaturregler (N9) an Klemme J8-
NO4/C4
 Schwimmbadumwälzpumpe (M19) an Klemme N17.2-J7-
N03
 Umschaltventile (Y5,Y6) für die hydraulische Entkopplung
an Klemme X2-Y5/Y6
Abb. 10.1:Elektrisches Anschlussschema für Raumtemperaturregelung bei
dynamischer Kühlung über umschaltbare Raumthermostate
