8 Technische Informationen
[ Verneblergas- und Trocknungsgasversorgung
A
Schließen Sie die Stickstoffgas-Schlauchleitung an der Rückseite des Gerätes
an.
Bei den Standardspezifikationen ist ein 6-mm-Schlauchanschluss vorgesehen. Falls eine
Schlauchleitung in Zollgröße angeschlossen werden soll, wird dazu ein Adapter benötigt.
Anschließen und Trennen mit dem Schnellanschlussstück
n
B
Öffnen Sie den Haupthahn für das Verneblergas und Trocknungsgas.
Prüfen Sie, ob der Versorgungsdruck 690 bis 800 kPa beträgt.
232
LCMS-8045
LCMS-8050
CL

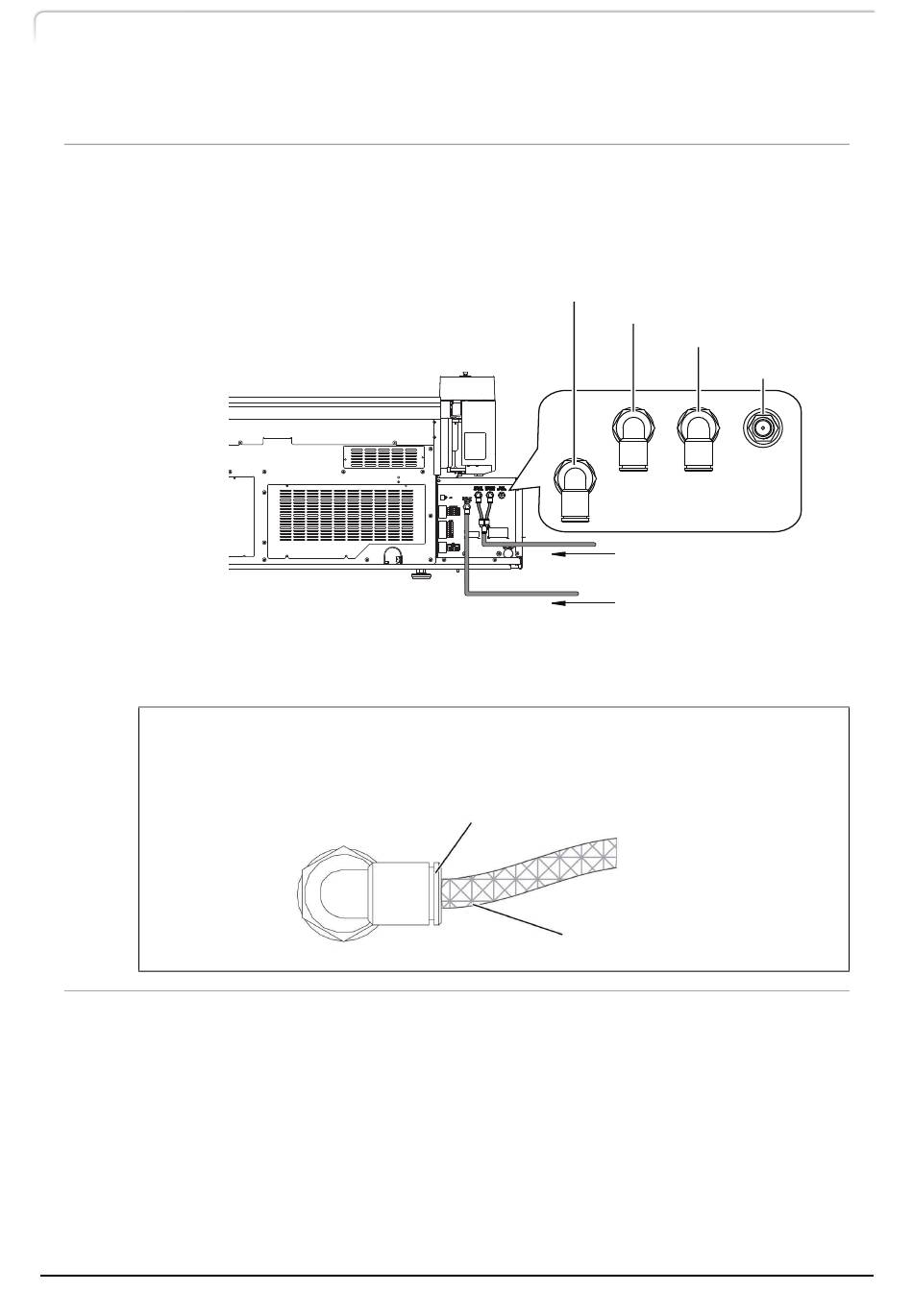

Rückseite des Gerätes
• Zum Anschließen stecken Sie den Schlauch bis zum Anschlag in das
Verbindungsstück.
• Zum Trennen drücken Sie die Entriegelungshülse ein.
CL
Heizgasanschluss
Trocknungsgasanschluss
Zur Stickstoffgasversorgung
Zur Trockenluftversorgung
Entriegelungshülse
Schlauch
Verneblergasanschluss
Shimadzu M-Verbindung
