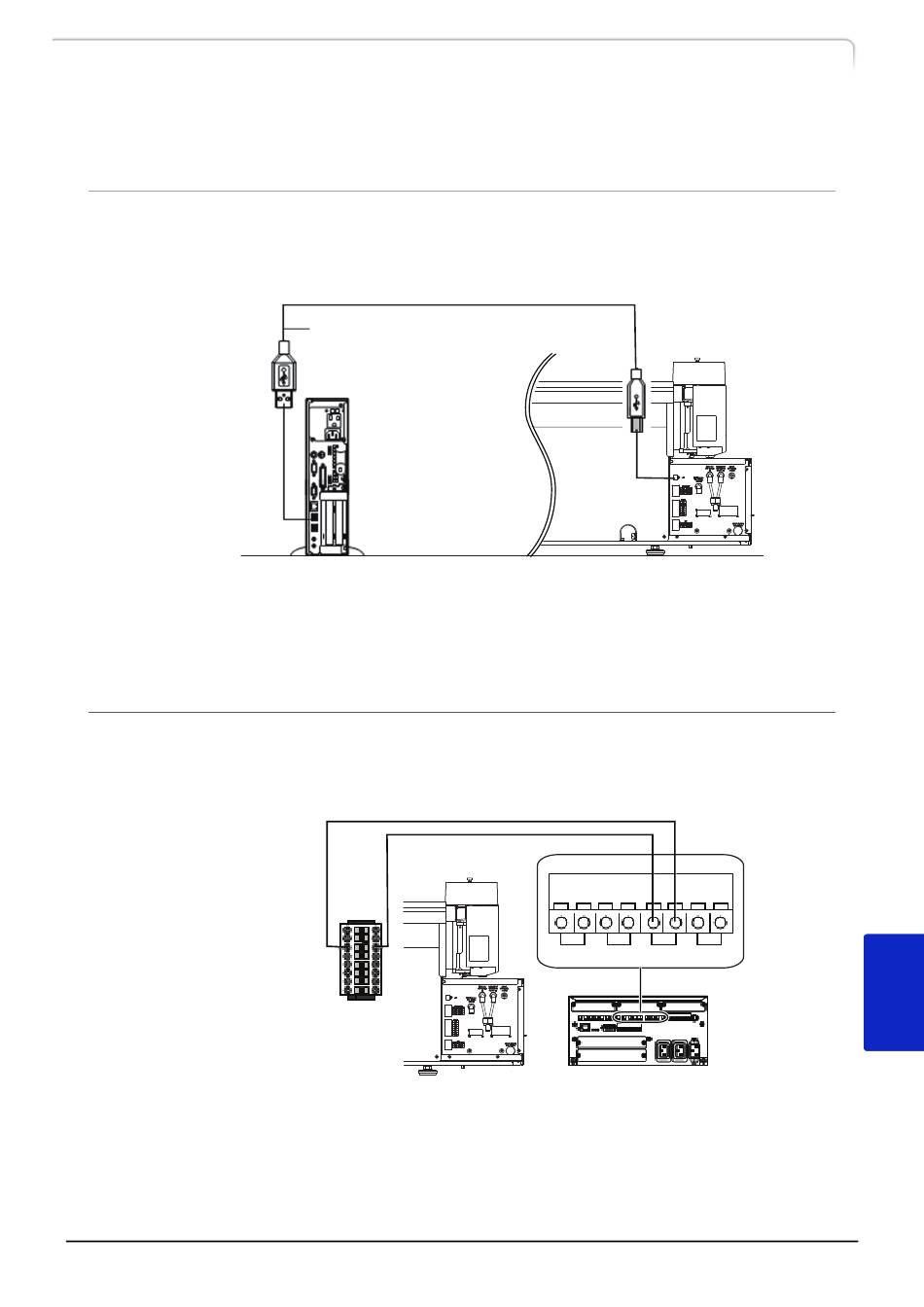

[ Anschluss an den PC
LCMS-8045 CL/LCMS-8050 CL und Computer werden mit einem USB-Kabel verbunden.
A
Verbinden Sie die USB-Buchse an der Rückseite des LCMS-8045 CL/LCMS-8050
CL mit der USB-Buchse am Computer.
[ Verbindung zum LC
Anschluss am Systemcontroller CBM-20A CL oder CBM-20Alite CL:
A
Verbinden Sie das Startkabel zwischen der Klemme EVENT IN1 an der
Rückseite des LCMS-8045 CL/LCMS-8050 CL und der Klemme OUT1 oder OUT2
an der Rückseite des CBM-20A CL/20Alite CL.
USB-Kabel (Länge: 3 m)
PC
Rückseite des
LCMS-8045 CL
LCMS-8050 CL
EVENT
OUT1
OUT2
IN1
IN2
IN3
IN4
IN5
IN6
Rückseite des Gerätes
Weiß
Schwarz
IN1
OUT1
OUT2
Rückseite des CBM-20A CL/20Alite CL
LCMS-8045
CL
8.1 Aufstellung
8
229
LCMS-8050
CL
