2 Bezeichnung und Funktion der Teile
2.11 Gasregelungssystem
Im LCMS-8045 CL/LCMS-8050 CL wird die Stickstoffgasversorgung verzweigt, sodass sie für drei
Gasarten verwendet werden kann: Verneblergas, Trocknungsgas und
Standardprobenabgabegas. Das Gas wird mithilfe der Software LabSolution gesteuert und
ein- und ausgeschaltet.

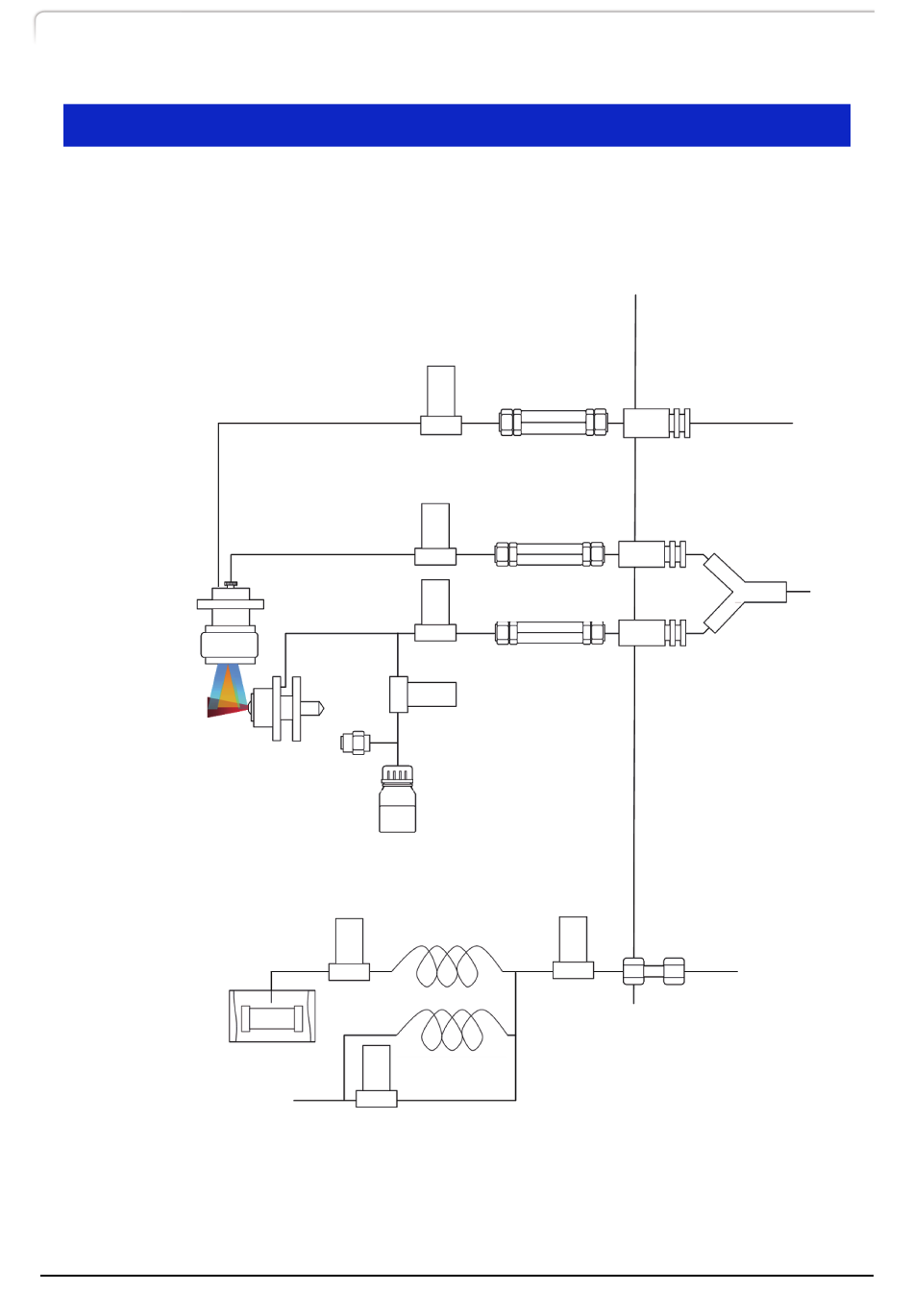

Kollisionszelle
44
LCMS-8045
LCMS-8050
CL
Regelventil für
Ionisationseinheit
Regelventil für
Trocknungsgas
Sicherheitsventil
Standardprobenflasche
Sperrventil für
Kollisionsgas
Restriktionskapillare
Restriktionskapillare
Vakuumkammer
CL
Regelventil für
Heizgas
Leitungsfilter
Verneblergas
Leitungsfilter
Leitungsfilter
Gas für das
Standardproben-Sperrventil
Regelventil für
Kollisionsgas
Rückseite des Gerätes
Trockenluftversorgungsanschluss
N2-Gasversorgun
gsanschluss auf
der Rückseite
des Gerätes
Y-Verbindung
