D

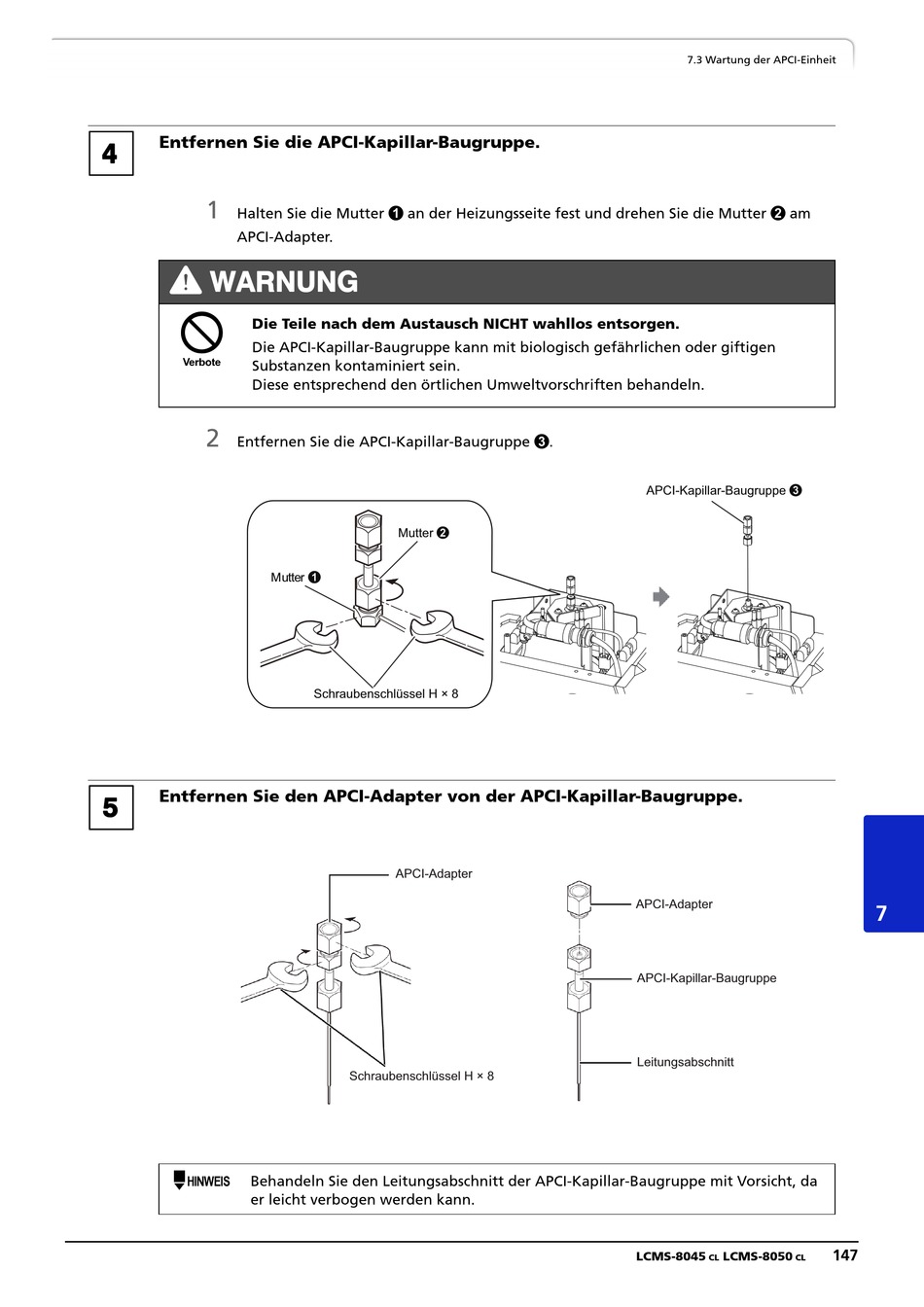

Entfernen Sie die APCI-Kapillar-Baugruppe.
1
Halten Sie die Mutter 1 an der Heizungsseite fest und drehen Sie die Mutter 2 am
APCI-Adapter.
w WARNUNG
p
Die Teile nach dem Austausch NICHT wahllos entsorgen.
Die APCI-Kapillar-Baugruppe kann mit biologisch gefährlichen oder giftigen
Substanzen kontaminiert sein.
Diese entsprechend den örtlichen Umweltvorschriften behandeln.
2
Entfernen Sie die APCI-Kapillar-Baugruppe 3.
E
Entfernen Sie den APCI-Adapter von der APCI-Kapillar-Baugruppe.
n
Behandeln Sie den Leitungsabschnitt der APCI-Kapillar-Baugruppe mit Vorsicht, da
er leicht verbogen werden kann.
Mutter 2
Mutter 1
Schraubenschlüssel H × 8
APCI-Adapter
Schraubenschlüssel H × 8
7.3 Wartung der APCI-Einheit
APCI-Kapillar-Baugruppe 3
APCI-Adapter
APCI-Kapillar-Baugruppe
Leitungsabschnitt
LCMS-8045
LCMS-8050
CL
CL
7
147
