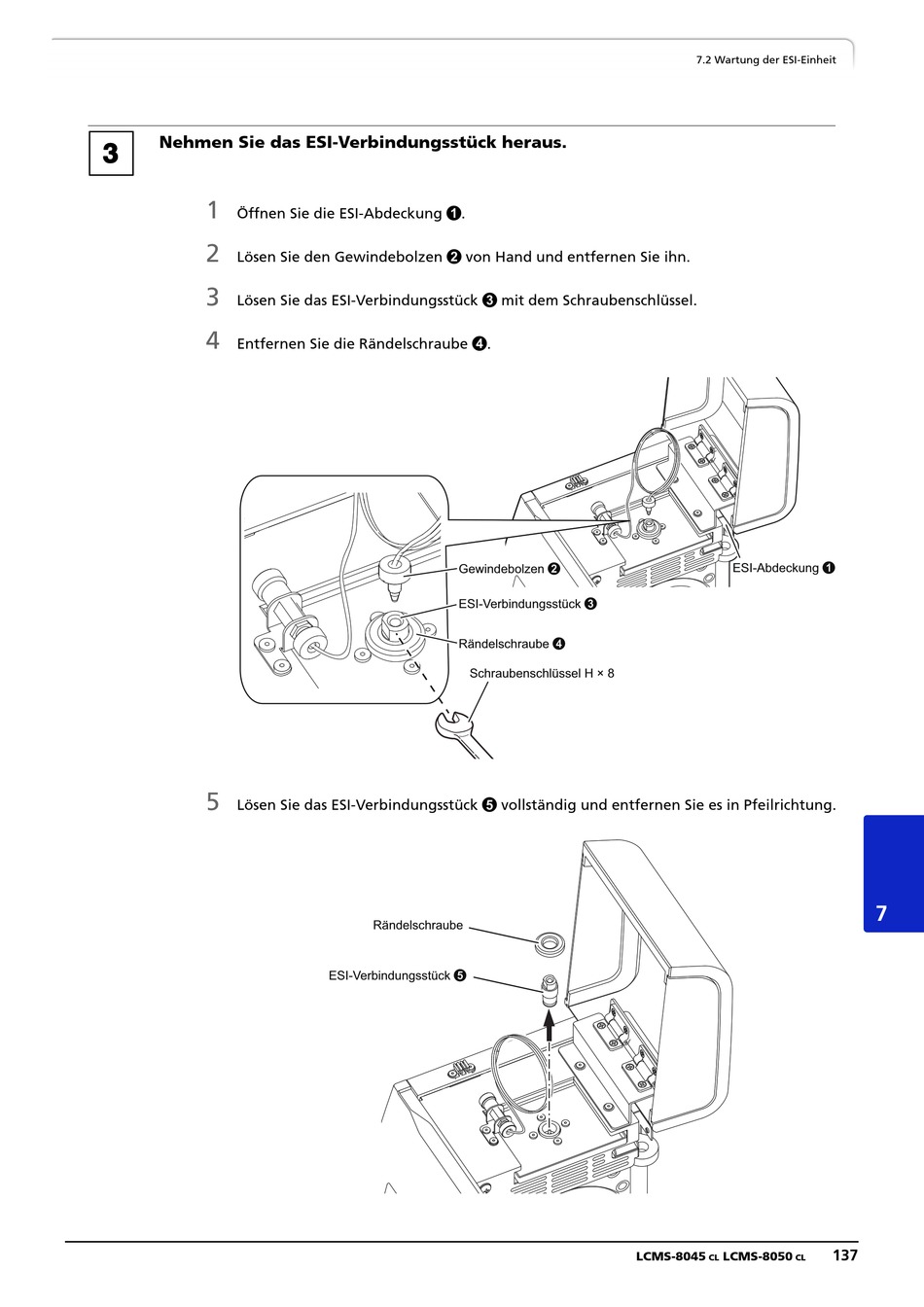

Shimadzu LCMS-8045 CL Benutzerhandbuch Seite 181

C
Nehmen Sie das ESI-Verbindungsstück heraus.
1
Öffnen Sie die ESI-Abdeckung 1.
2
Lösen Sie den Gewindebolzen 2 von Hand und entfernen Sie ihn.
3
Lösen Sie das ESI-Verbindungsstück 3 mit dem Schraubenschlüssel.
4
Entfernen Sie die Rändelschraube 4.
5
Lösen Sie das ESI-Verbindungsstück 5 vollständig und entfernen Sie es in Pfeilrichtung.
Gewindebolzen 2
ESI-Verbindungsstück 3
Rändelschraube 4
Schraubenschlüssel H × 8
Rändelschraube
ESI-Verbindungsstück 5
7.2 Wartung der ESI-Einheit
ESI-Abdeckung 1
LCMS-8045 LCMS-8050
CL CL
7
137
