2 Bezeichnung und Funktion der Teile
2.3
Gerätekonfiguration

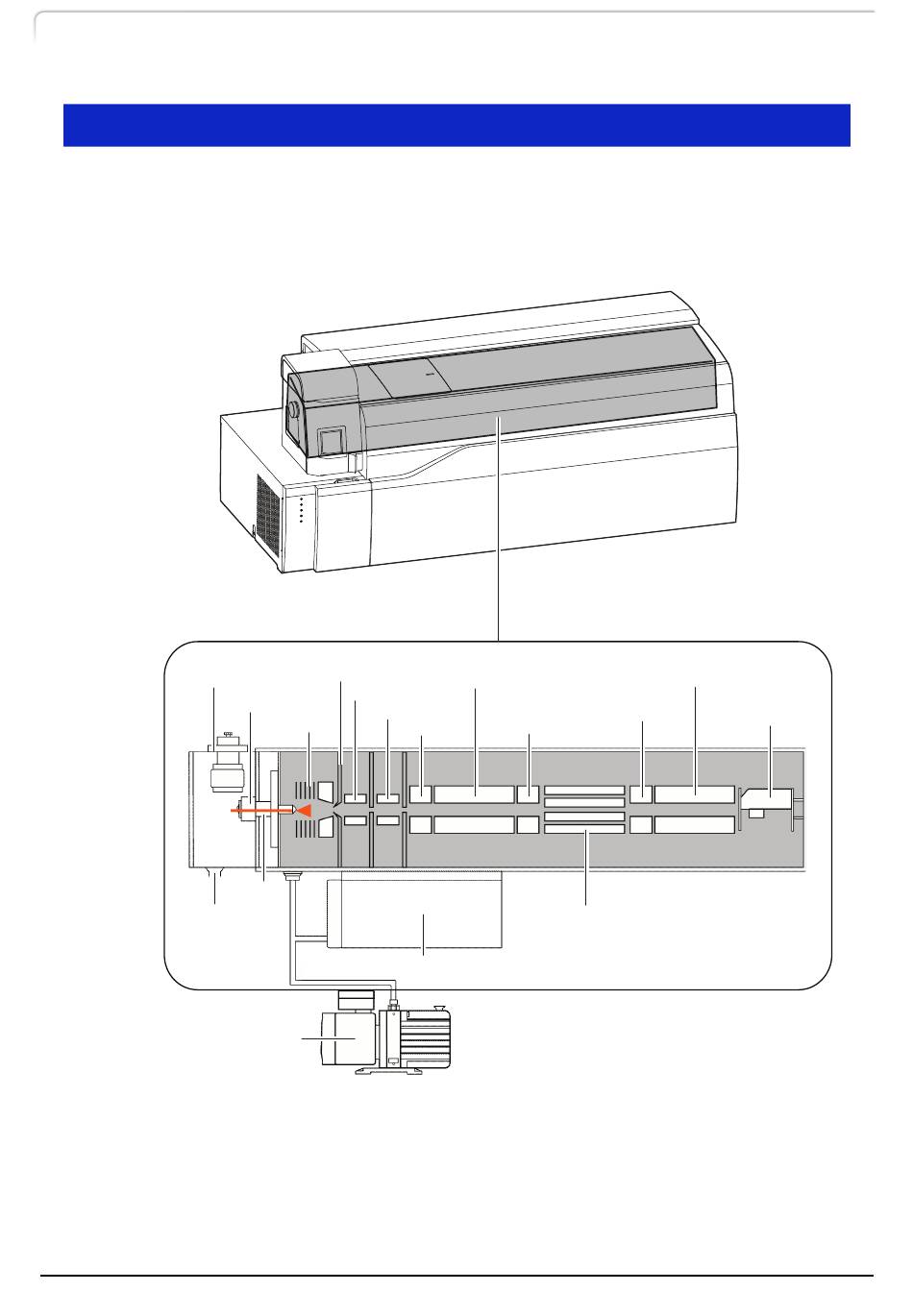

Die Abbildung zeigt die Konfiguration der Teile in der Einheit von der Einführung der Probe
bis zur Erkennung. Für Einzelheiten zur Funktion der einzelnen Teile siehe die
entsprechenden Abschnitte in diesem Handbuch.
Im Innern des LCMS-8045 CL/LCMS-8050 CL
Ionenquelle bei
Atmosphärendruck
Abfallablauf
Drehschieberpumpe
22
LCMS-8045
LCMS-8050
CL
Skimmer
Multipol 1
Heizblock
Multipol 2
Qarray
Q1 Pre-Rod
DL
Turbomolekularpumpe mit drei Eingängen
CL
Q1 Quadrupol
Q1 Post-Rod
Q2 Kollisionszelle
Q3 Quadrupol
Q3 Pre-Rod
Detektor
