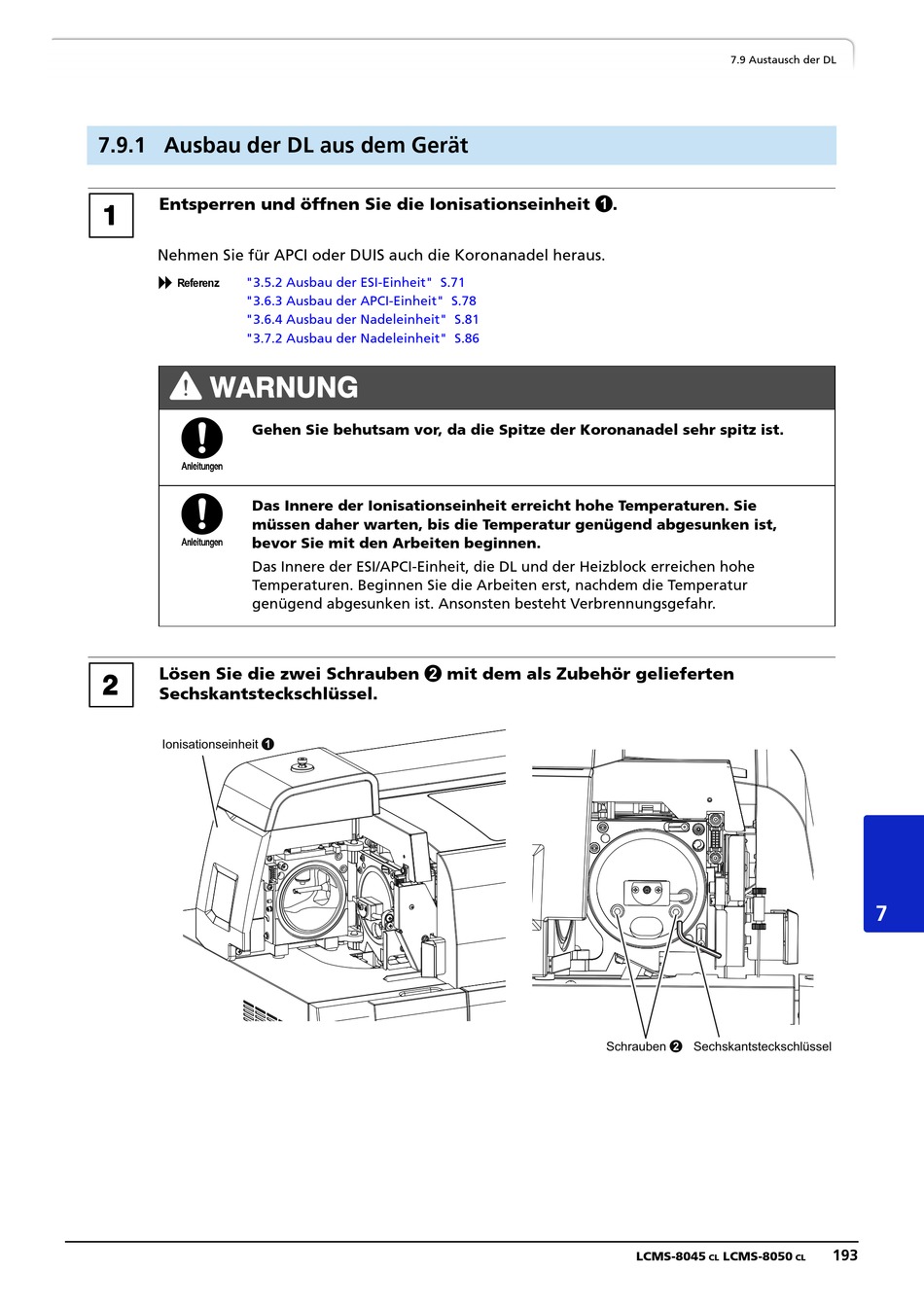

7.9.1 Ausbau der DL aus dem Gerät
A
Entsperren und öffnen Sie die Ionisationseinheit 1.
Nehmen Sie für APCI oder DUIS auch die Koronanadel heraus.
r
"3.5.2 Ausbau der ESI-Einheit" S.71
"3.6.3 Ausbau der APCI-Einheit" S.78
"3.6.4 Ausbau der Nadeleinheit" S.81
"3.7.2 Ausbau der Nadeleinheit" S.86
w WARNUNG
i
Gehen Sie behutsam vor, da die Spitze der Koronanadel sehr spitz ist.
i
Das Innere der Ionisationseinheit erreicht hohe Temperaturen. Sie
müssen daher warten, bis die Temperatur genügend abgesunken ist,
bevor Sie mit den Arbeiten beginnen.
Das Innere der ESI/APCI-Einheit, die DL und der Heizblock erreichen hohe
Temperaturen. Beginnen Sie die Arbeiten erst, nachdem die Temperatur
genügend abgesunken ist. Ansonsten besteht Verbrennungsgefahr.
B
Lösen Sie die zwei Schrauben 2 mit dem als Zubehör gelieferten
Sechskantsteckschlüssel.
Ionisationseinheit 1
7.9 Austausch der DL
Schrauben 2 Sechskantsteckschlüssel
LCMS-8045 LCMS-8050
CL
7
193
CL
