F

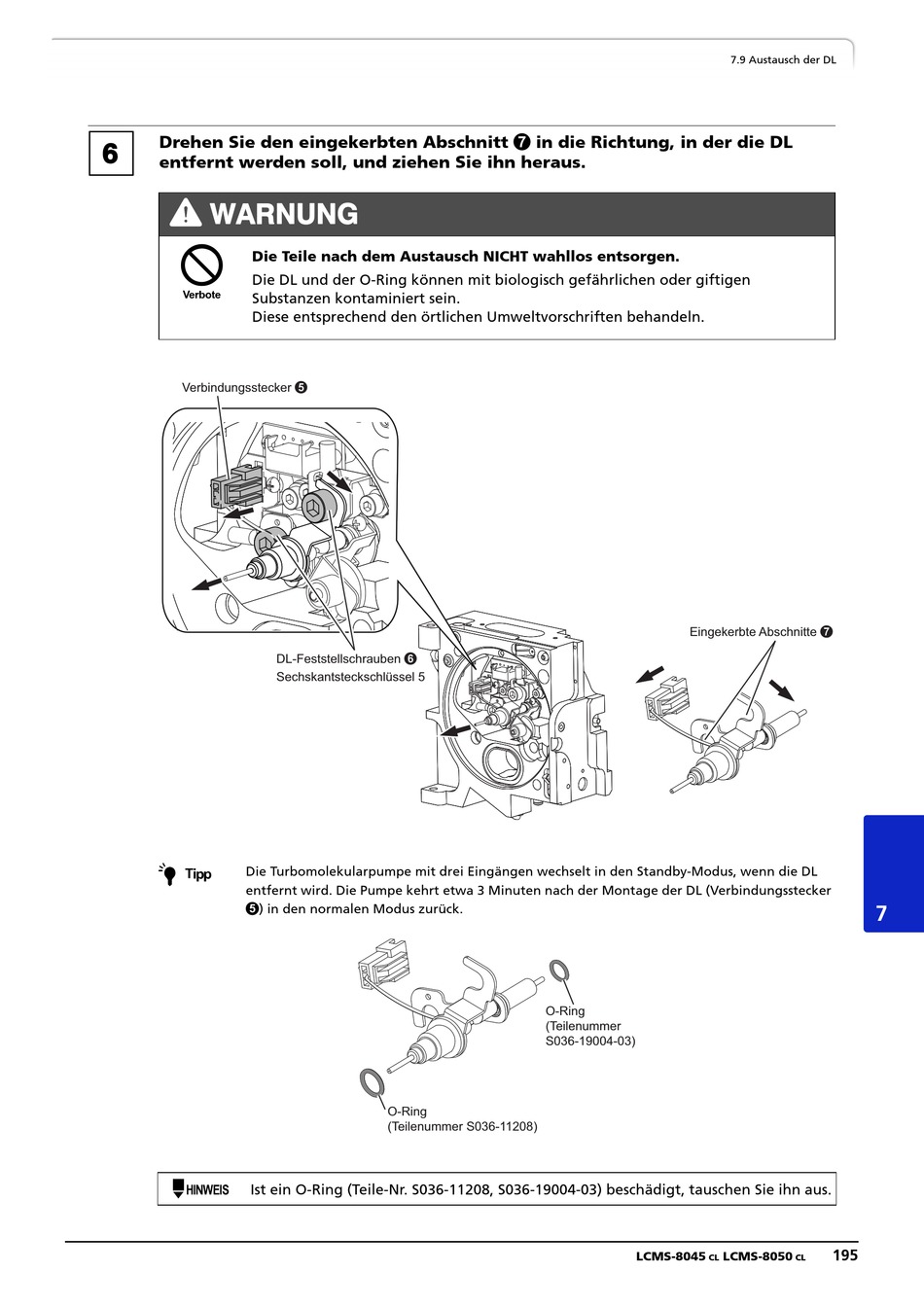

Drehen Sie den eingekerbten Abschnitt 7 in die Richtung, in der die DL

entfernt werden soll, und ziehen Sie ihn heraus.
w WARNUNG
p
Die Teile nach dem Austausch NICHT wahllos entsorgen.
Die DL und der O-Ring können mit biologisch gefährlichen oder giftigen
Substanzen kontaminiert sein.
Diese entsprechend den örtlichen Umweltvorschriften behandeln.
Verbindungsstecker 5
h
Die Turbomolekularpumpe mit drei Eingängen wechselt in den Standby-Modus, wenn die DL
entfernt wird. Die Pumpe kehrt etwa 3 Minuten nach der Montage der DL (Verbindungsstecker
5) in den normalen Modus zurück.
n
Ist ein O-Ring (Teile-Nr. S036-11208, S036-19004-03) beschädigt, tauschen Sie ihn aus.
DL-Feststellschrauben 6
Sechskantsteckschlüssel 5
O-Ring
(Teilenummer S036-11208)
Eingekerbte Abschnitte 7
O-Ring
(Teilenummer
S036-19004-03)
LCMS-8045
CL
7.9 Austausch der DL
7
195
