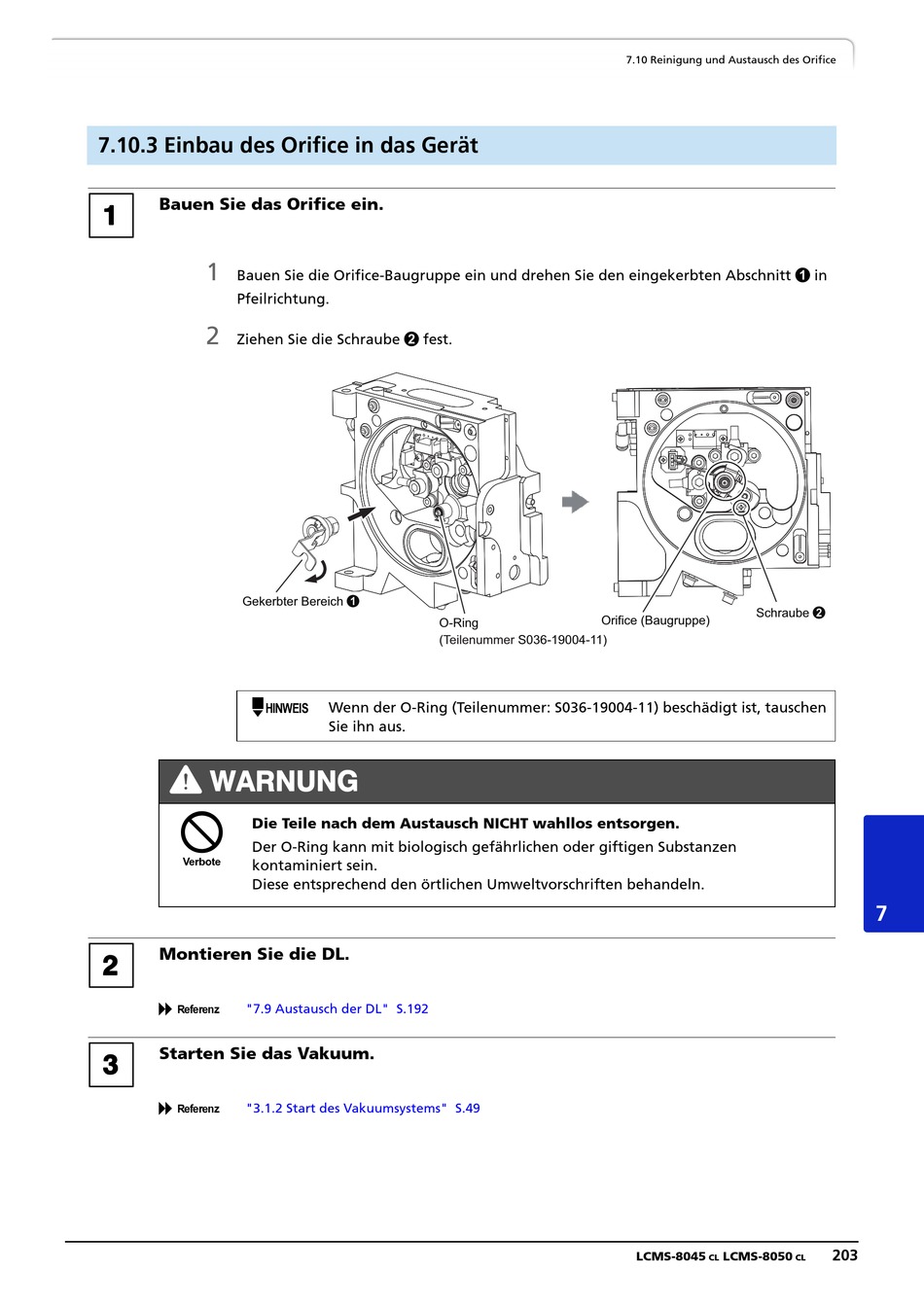

7.10.3 Einbau des Orifice in das Gerät
A
Bauen Sie das Orifice ein.
1
Bauen Sie die Orifice-Baugruppe ein und drehen Sie den eingekerbten Abschnitt 1 in
Pfeilrichtung.
2
Ziehen Sie die Schraube 2 fest.
Gekerbter Bereich 1
n
w WARNUNG
p
Die Teile nach dem Austausch NICHT wahllos entsorgen.
Der O-Ring kann mit biologisch gefährlichen oder giftigen Substanzen
kontaminiert sein.
Diese entsprechend den örtlichen Umweltvorschriften behandeln.
B
Montieren Sie die DL.
r
"7.9 Austausch der DL" S.192
C
Starten Sie das Vakuum.
r
"3.1.2 Start des Vakuumsystems" S.49
O-Ring
(Teilenummer
Wenn der O-Ring (Teilenummer: S036-19004-11) beschädigt ist, tauschen
Sie ihn aus.
7.10 Reinigung und Austausch des Orifice
Orifice (Baugruppe)
S036-19004-11)
LCMS-8045
Schraube 2
7
203
LCMS-8050
CL CL
