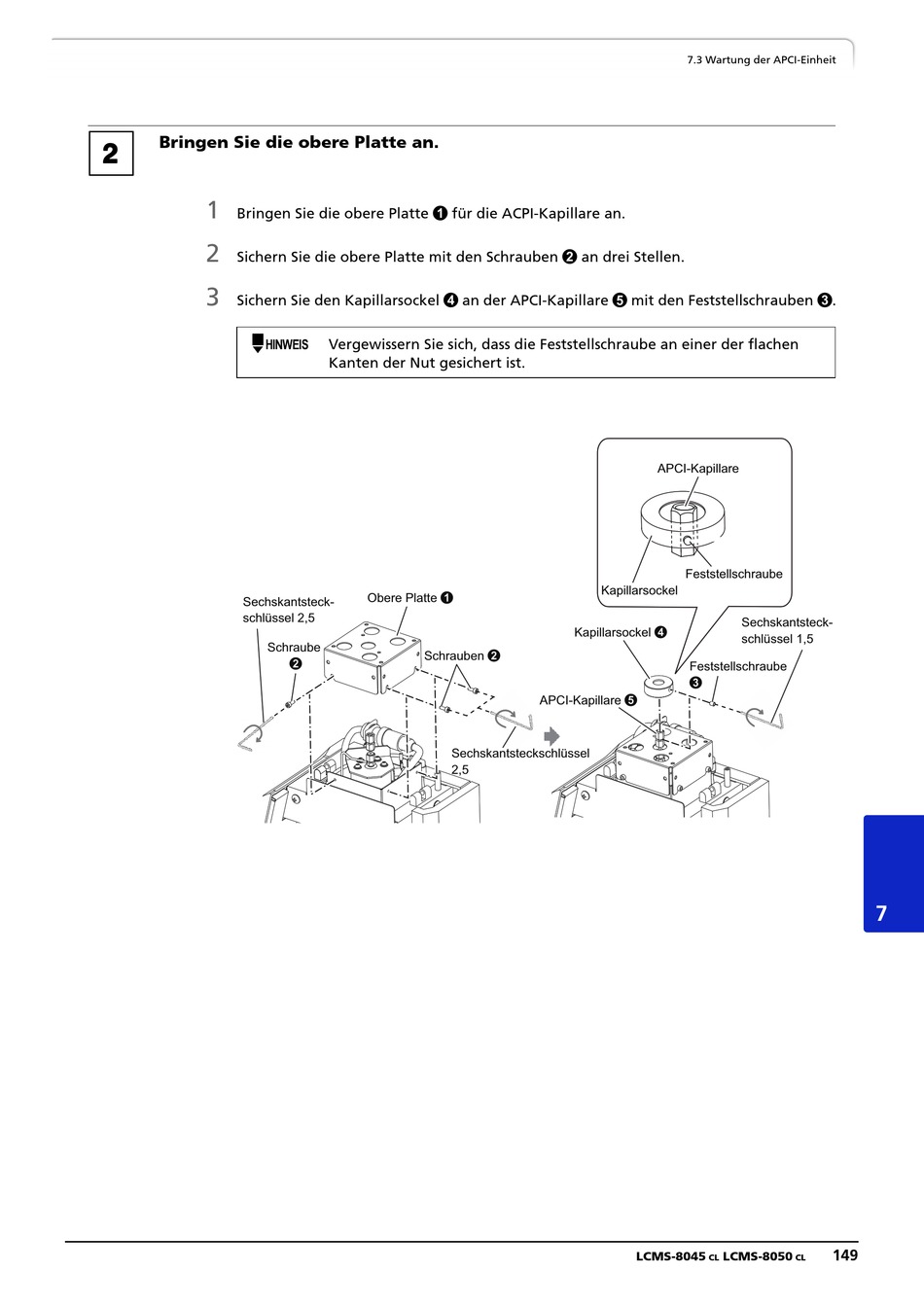

Bringen Sie die obere Platte an.
1
Bringen Sie die obere Platte 1 für die ACPI-Kapillare an.
2
Sichern Sie die obere Platte mit den Schrauben 2 an drei Stellen.
3
Sichern Sie den Kapillarsockel 4 an der APCI-Kapillare 5 mit den Feststellschrauben 3.
n
Sechskantsteck-
schlüssel 2,5
Vergewissern Sie sich, dass die Feststellschraube an einer der flachen
Kanten der Nut gesichert ist.
Obere Platte 1
Schraube
Schrauben 2
2
Kapillarsockel
Kapillarsockel 4
APCI-Kapillare 5
Sechskantsteckschlüssel
2,5
7.3 Wartung der APCI-Einheit
APCI-Kapillare
Feststellschraube
Sechskantsteck-
schlüssel 1,5
Feststellschraube
3
