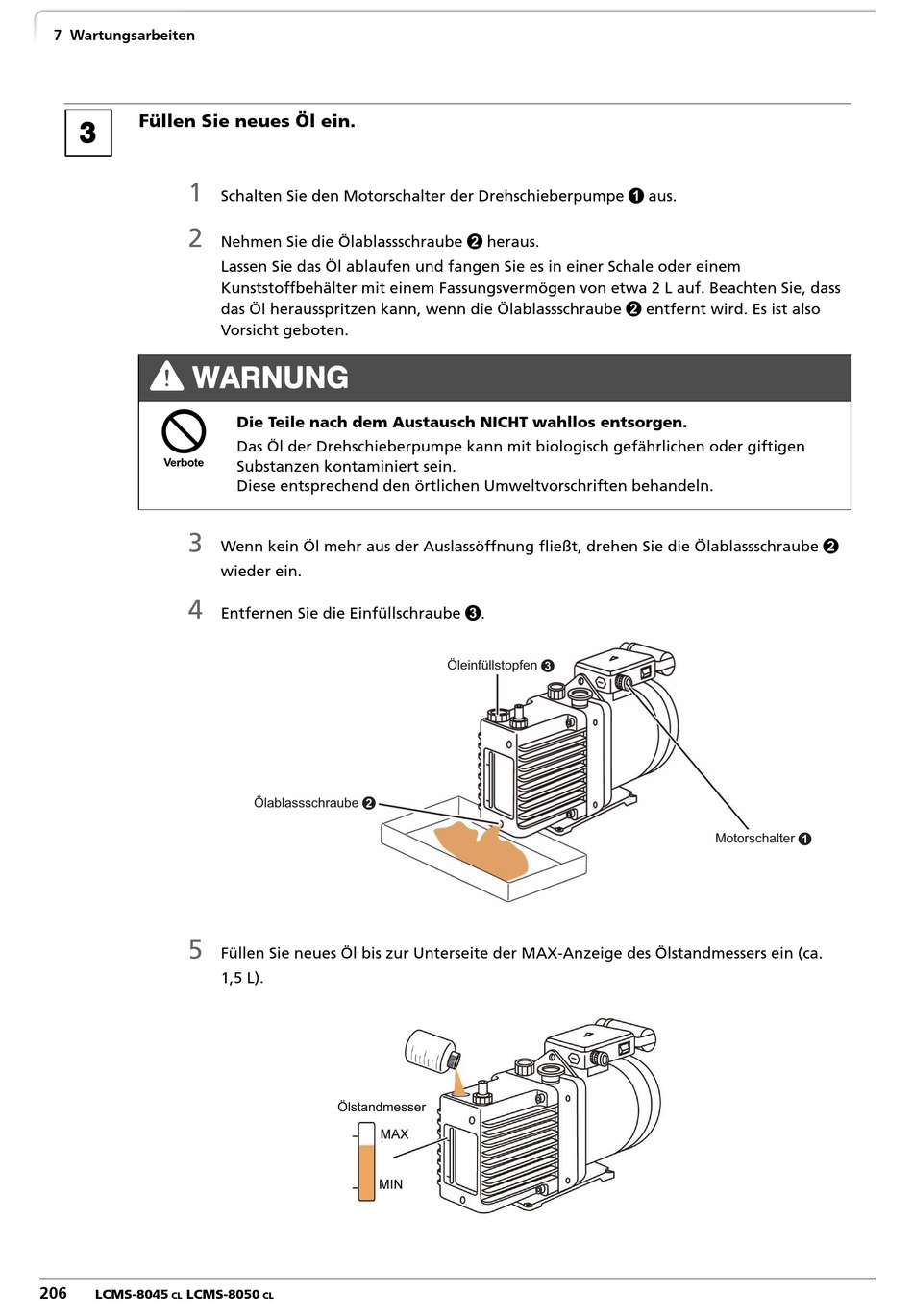

7 Wartungsarbeiten
C
Füllen Sie neues Öl ein.
1
2
w WARNUNG
p
3
4
5
206
LCMS-8045
LCMS-8050
CL
Schalten Sie den Motorschalter der Drehschieberpumpe 1 aus.
Nehmen Sie die Ölablassschraube 2 heraus.
Lassen Sie das Öl ablaufen und fangen Sie es in einer Schale oder einem
Kunststoffbehälter mit einem Fassungsvermögen von etwa 2 L auf. Beachten Sie, dass
das Öl herausspritzen kann, wenn die Ölablassschraube 2 entfernt wird. Es ist also
Vorsicht geboten.
Die Teile nach dem Austausch NICHT wahllos entsorgen.
Das Öl der Drehschieberpumpe kann mit biologisch gefährlichen oder giftigen
Substanzen kontaminiert sein.
Diese entsprechend den örtlichen Umweltvorschriften behandeln.
Wenn kein Öl mehr aus der Auslassöffnung fließt, drehen Sie die Ölablassschraube 2
wieder ein.
Entfernen Sie die Einfüllschraube 3.
Ölablassschraube 2
Füllen Sie neues Öl bis zur Unterseite der MAX-Anzeige des Ölstandmessers ein (ca.
1,5 L).
Ölstandmesser
CL
Öleinfüllstopfen 3
Motorschalter 1
