D

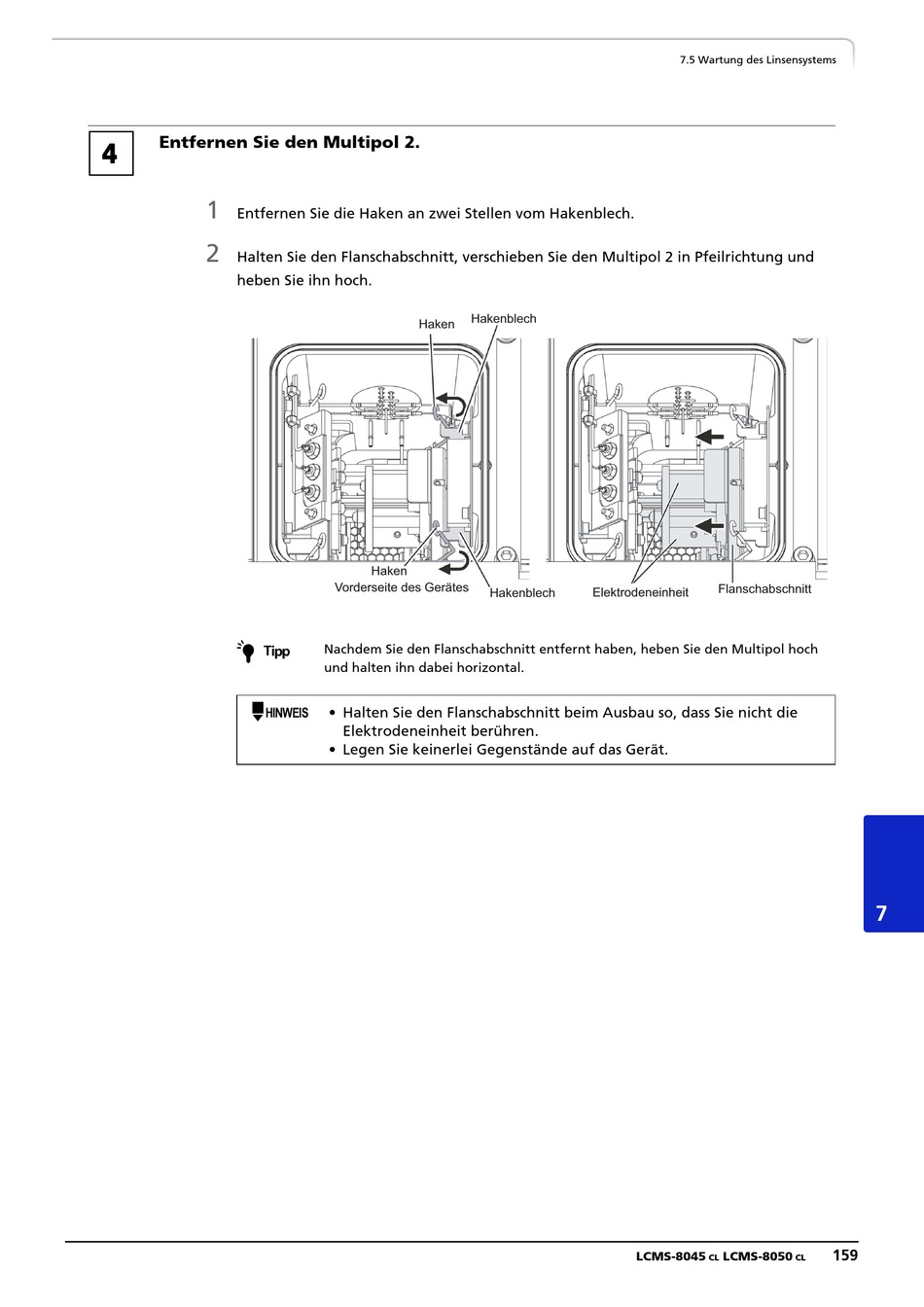

Entfernen Sie den Multipol 2.
1
Entfernen Sie die Haken an zwei Stellen vom Hakenblech.
2
Halten Sie den Flanschabschnitt, verschieben Sie den Multipol 2 in Pfeilrichtung und
heben Sie ihn hoch.
h
n
Hakenblech
Haken
Haken
Vorderseite des Gerätes
Hakenblech
Nachdem Sie den Flanschabschnitt entfernt haben, heben Sie den Multipol hoch
und halten ihn dabei horizontal.
• Halten Sie den Flanschabschnitt beim Ausbau so, dass Sie nicht die
Elektrodeneinheit berühren.
• Legen Sie keinerlei Gegenstände auf das Gerät.
7.5 Wartung des Linsensystems
Flanschabschnitt
Elektrodeneinheit
LCMS-8045
LCMS-8050
CL
7
159
CL
