2.6.1 Qarray, Skimmer

Qarray und Skimmer im Innern der Vakuumkammer der ersten Stufe bündeln die von der DL
emittierten Ionen. Das Qarray ordnet das elektrische Quadrupolfeld in mehrere Stufen, die
die Ionen progressiv in Fortschrittsrichtung bündeln, wodurch die Ionen effizient in der
Öffnung an der Spitze des Skimmers konvergieren. An gegenüberliegende Elektroden wird
eine gleiche hochfrequente Spannung angelegt, während benachbarte Elektroden mit einer
um 180° phasenversetzten Hochfrequenzspannung versorgt werden. Die
Hochfrequenzspannung wirkt als Kraft zur Eingrenzung der Ionen, und da im Gegensatz zu
einem Quadrupol-Massenfilter zur Massentrennung keine Gleichspannung verwendet wird,
arbeitet sie als Ionenführung.
Der Skimmer stellt eine Scheidewand dar, die die erste Vakuumkammer von der zweiten
Vakuumkammer trennt.

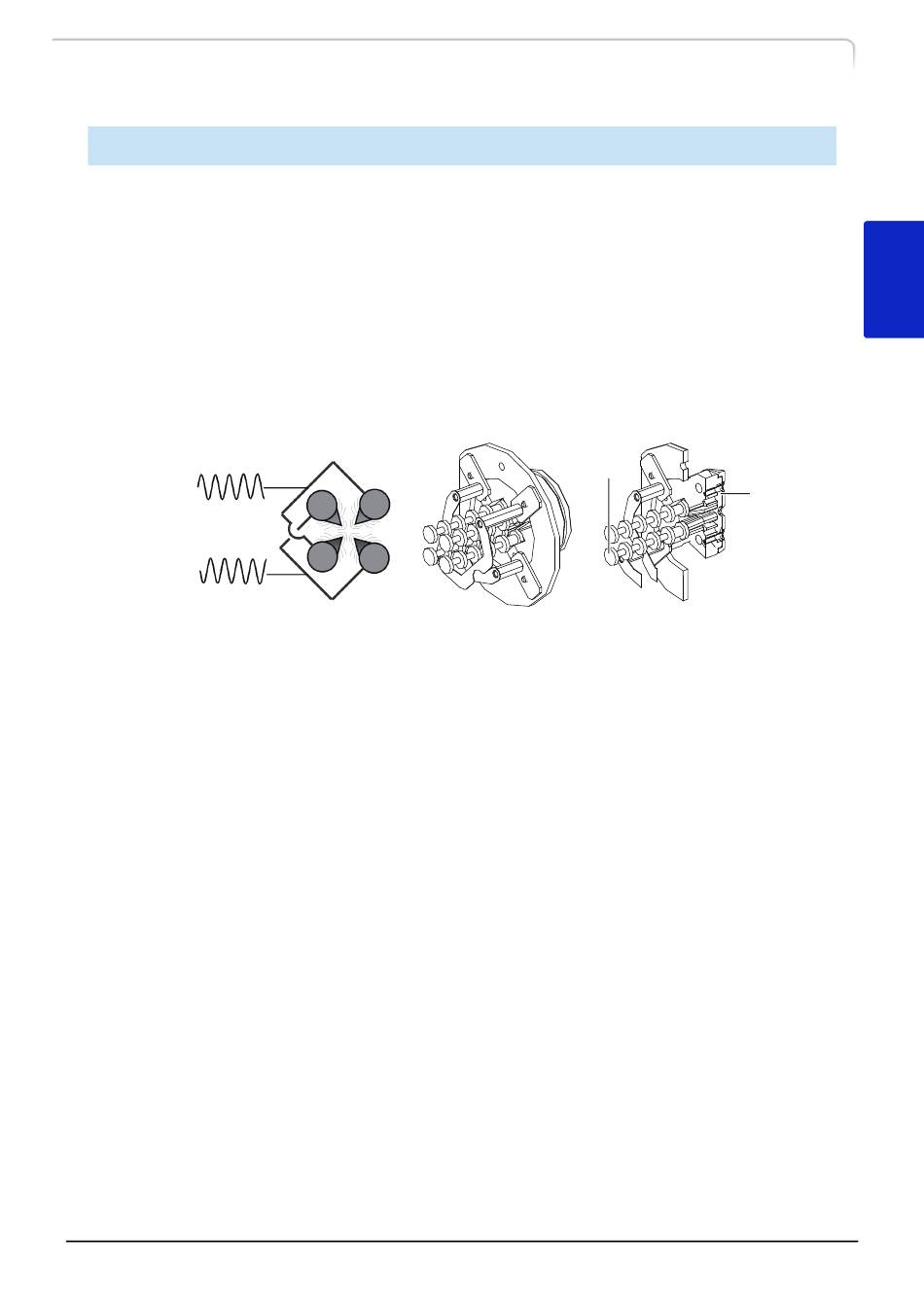

Vcosωt
-Vcosωt
V: Hochfrequenzspannung
ω: Winkelfrequenz
Qarray
Außenansicht des Qarrays
und Skimmers
2.6 Linsensystem
Skimmer
Schnittansicht des Qarrays und
Skimmers
