Digitale Eingänge verwenden
8013719/2012-08
Digitale Eingänge verwenden
Die drei integrierten digitalen Eingänge des Inspectors können für verschiedene Zwecke
verwendet werden:
• Prüfungen starten (in3)
• Encoder (in4)
• Referenzobjekt lernen (in2)
• Referenzobjekt für die Prüfung auswählen

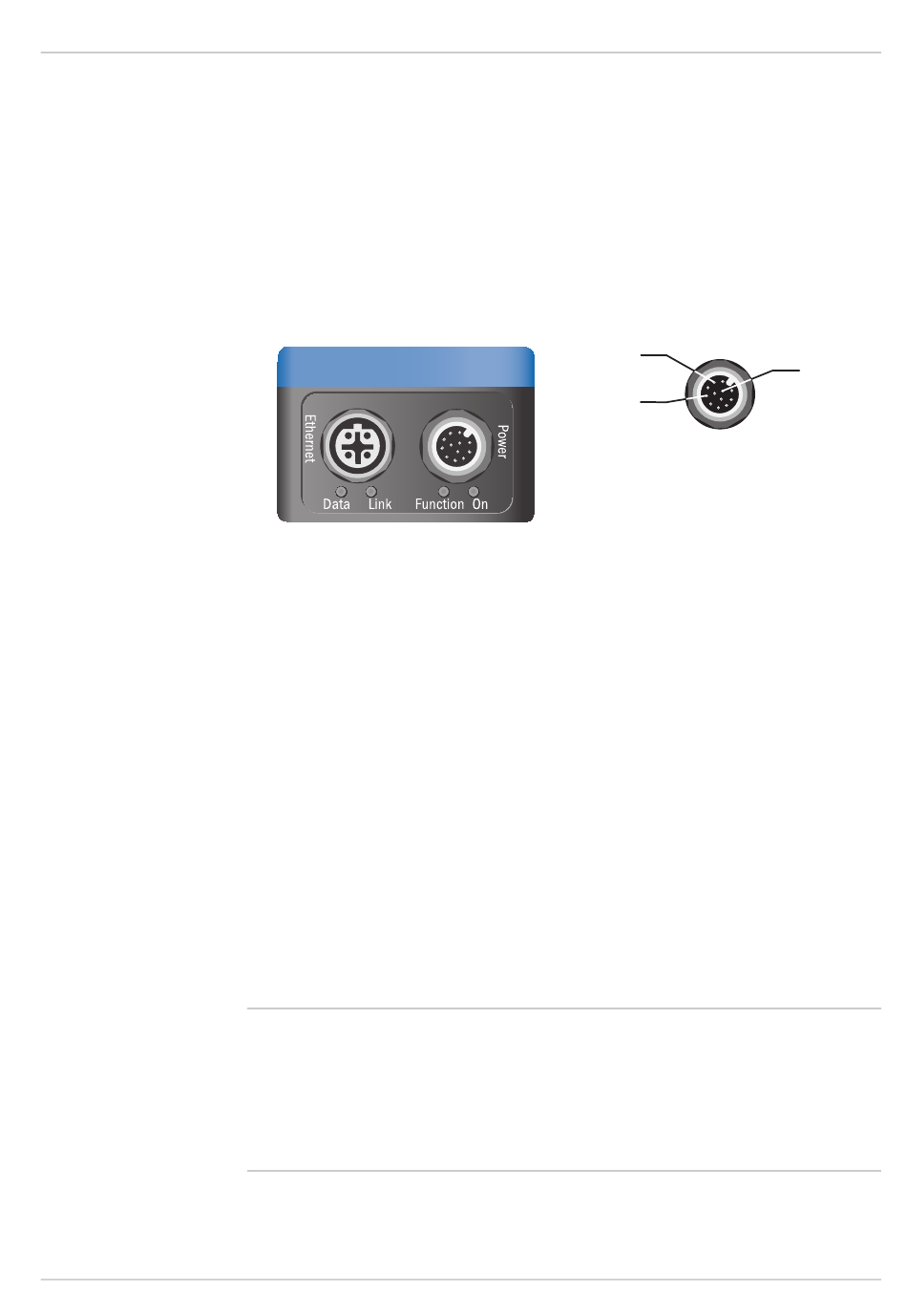

Die Eingangssignale werden in der Abbildung dargestellt.
Wenn Sie einen digitalen Eingang zum Starten von Prüfungen, als Encodereingang oder zum
Lernen verwenden möchten, verbinden Sie das Signal mit dem entsprechenden Eingang am
Inspector, und stellen Sie die Verwendung in SOPAS Inspector ein. In der Grundeinstellung
wird der Eingang in2 zum Lernen von Referenzobjekten verwendet.
Jeder Eingang, der nicht für andere Zwecke verwendet wird, kann zur Auswahl des Referen-
zobjektes eingesetzt werden. Wenn beispielsweise ein Encoder verwendet wird, sollte der
Eingang in4 als Encoder-Eingang verwendet werden, und die anderen zwei Eingänge können
für die Objektauswahl eingesetzt werden. In dem Beispiel können bis zu vier Objekte mithilfe
der Eingänge ausgewählt werden.
15.1 Bild-Trigger anschließen
Gehen Sie wie folgt vor, um einen externen Trigger für die Bildaufnahme zu verwenden:
1. Verbinden Sie den Bild-Trigger mit dem Eingang in3 des Inspectors (Pol 3, Leitungsfarbe
weiß bei DOL-1212-Kabeln).
2. Wählen Sie I/O-Konfiguration im Menü InspectorP30 und dann Externen Trigger verwenden aus.
3. Wählen Sie auf der Palette Einstellungen Bildaufnahme im Bereich Triggern die Option Triggerung
über den Eingang In3. Geben Sie an, ob die Auslösung der Bildaufnahme für Steigende Flanke
(von 0 V nach +24 V) oder Fallende Flanke (von +24 V nach 0 V) erfolgen soll.
Sie können eine Verzögerungszeit zwischen Triggerpuls und Bildaufnahme setzen, indem
Sie eine Verzögerungszeit in Millisekunden oder Encoderpulsen angeben.
Hinweise
• Bei mehreren Referenzobjekten müssen Sie für jedes Objekt, für das Bilder ausgelöst
werden sollen, die Option Triggerung über den Eingang In3 wählen. Dadurch ist es möglich, für
einige Referenzobjekte die freilaufende Bildaufnahme zu verwenden und für andere einen
Bild-Trigger.
• Stellen Sie sicher, dass Bild-Trigger und Inspector eine gemeinsame Masse verwenden,
um Probleme mit dem Signalempfang beim Inspector zu vermeiden.
©SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Irrtümer und Änderungen vorbehalten
3 – in3
5 – in2
Bedienung
10 – in4
