Betriebsanleitung
Inspector P-Serie
13

Ergebnisse und Statistiken verwenden

8013719/2012-08
Ergebnisse und Statistiken verwenden
13.1

Ergebnisse

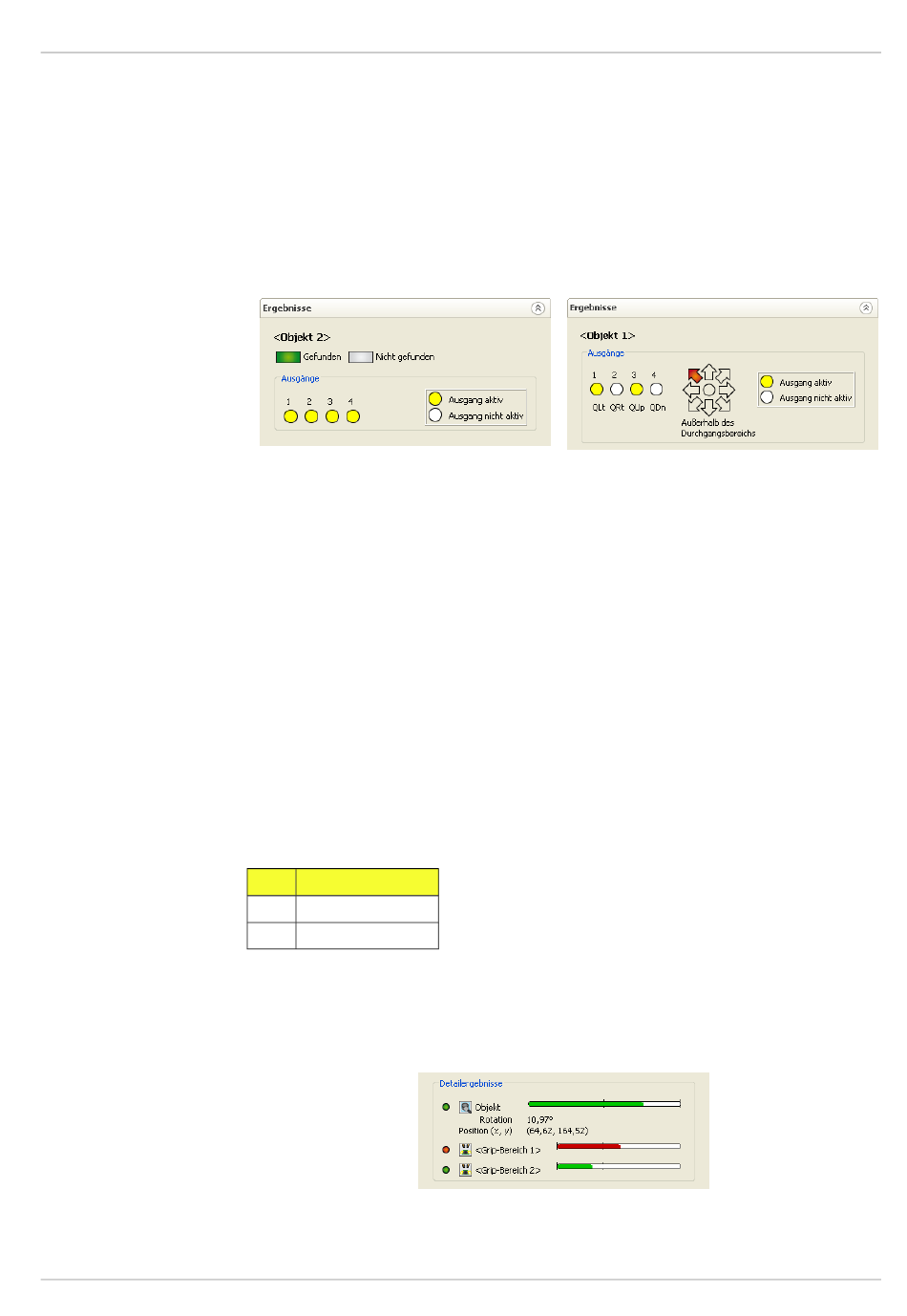

Die Ergebnisse der Prüfungen werden auf der Palette Ergebnisse angezeigt. Im oberen Teil
der Palette Ergebnisse werden die digitalen Ausgangssignale und Gesamtergebnisinformationen
abhängig davon angezeigt, ob Führung verwendet wird oder nicht.
Ausgabeergebnisse beim Verwenden von
Positionierung ohne Führung
Name des Referenzobjekts
Der Name des Referenzobjekts wird über den Ergebnissen angezeigt. Es ist derselbe Name
wie in der Liste Referenzobjekte.
Ergebnisse ausgeben
Es werden zwei unterschiedliche Ergebnisse angezeigt:
Gefunden Ein bekanntes oder ein Freiformobjekt wurde gefunden.
Nicht gefunden Es wurde kein Objekt gefunden.
Ausgänge
Der Status der Ausgänge wird auf der Palette Ergebnisse angezeigt. Eine genaue Definition
der Ausgänge finden Sie in Abschnitt 12.2, „Richtungsführung über digitale Ausgän-
ge" (Seite 54).
Die Farbe des Ausgangs gibt den Status an:
Farbe Status
Gelb Ausgang aktiv
Weiß Ausgang nicht aktiv
Ein aktiver Ausgang kann ein hohes oder niedriges Signal aufweisen. Siehe Abschnitt 12.4.3,
„Ausgangssignale invertieren" (Seite 57).
Objektfinder mit detaillierten Ergebnissen
Abbildung 13.1 Detaillierte Ergebnisse für den Objektfinder
©SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Irrtümer und Änderungen vorbehalten
Ausgabeergebnisse beim Verwenden von
Führung
