Bedienung
52
Prüfergebnisse konfigurieren
Erklärender Text
Erklärender Text und Blob-Finderposition
Erklärender Text und Blob-Finderbereich
Erklärender Text und Blob-Finderwinkelwert
Erklärender Text und Blob-Finderstrukturwert
Erklärender Text und Blob-Finderkantenwert
Ende des Containers für Blob-Finder
1 2
Eine vollständige Liste der Parameter, die in die Ausgabezeichenfolge eingefügt werden
können, finden Sie in Anhang B, „Ethernet-Ergebnisausgabe" (Seite 96).

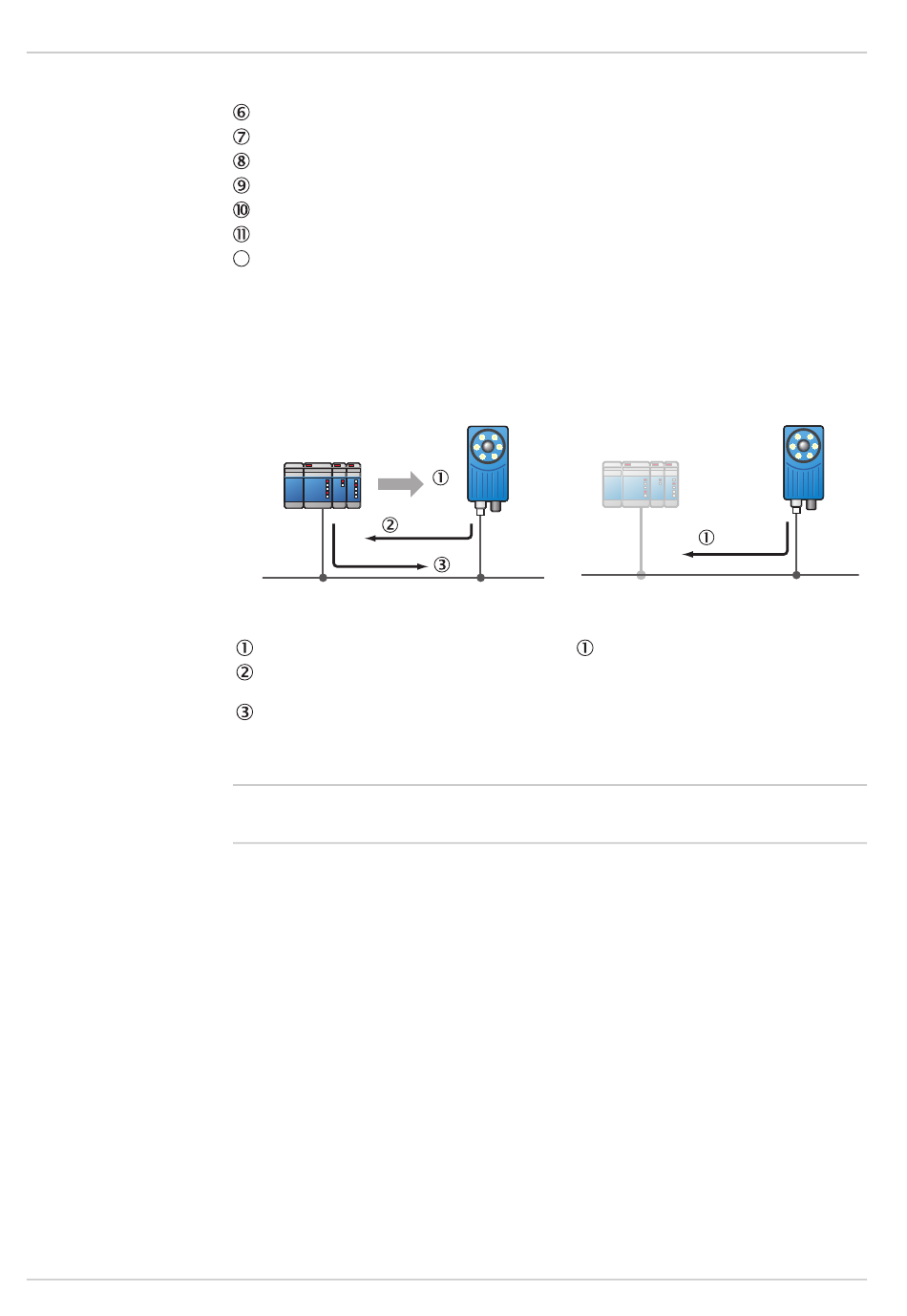

12.1.1 UDP gegenüber TCP
Der Hauptunterschied zwischen diesen Protokollen besteht bei der Ethernet-Ergebnisaus-
gangsfunktion darin, welche Seite die Verbindung zum Empfangen/Senden der Daten initiiert.
TCP:
PC/PLC initiiert die Verbindung.
Inspector P30 sendet die Ergebnisse an
PC/PLC.
PC/PLC bestätigt, dass Ergebnisse empfan-
gen wurden (in das TCP/IP-Protokoll inte-
griert).
Anmerkung
Bei TCP lautet die Port-Nummer für den Inspector P30
12.1.2 ASCII gegenüber binär
Inspector P30 unterstützt die Möglichkeit, zu bestimmen, ob die konfigurierte Ausgabe im
ASCII-Format oder in einem binären Format gesendet werden soll. Die in binäres Format zu
übertragenen Parameter werden auch in XML-basierter Formatierung definiert, aber einige
Tags werden im binären Format nicht unterstützt. Wenn ein solcher Parameter der Formatie-
rung hinzugefügt wird, wird er dem Inspector P30 ignoriert. Im binären Modus wird sämtlicher
Text und sämtliche Textformatierung ignoriert, z. B.
Parameter versendet, die Ergebnisse der geprüften Bilder beschreiben. Angaben zu den
Tags, die in binärer Ausgabe verwendet werden können, finden Sie in Anhang B, „Ethernet-
Ergebnisausgabe" (Seite 96).
12.1.3

Attribute

Attribute werden zum Festlegen der Formatierung und Identifikation von Prüfungen verwendet.
Einige von ihnen werden direkt im Einstellungsfenster für Ethernet-Ausgabe im Abschnitt Mel-
dungseinstellungen festgelegt. Andere Attribute sind in der Tabelle in Anhang B, „Ethernet-
Ergebnisausgabe" (Seite 96) aufgelistet.
Mindestziffernzahl
©SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Irrtümer und Änderungen vorbehalten
UDP:
Inspector P30 sendet Ergebnisse an
den/die angegebene(n) IP-Adresse(n)
und Port, ohne zu wissen, ob sie
empfangen wurden.
2114
<SPACE/>
Wählen Sie die Mindestziffernzahl (einschließlich Dezimal-
komma) aus, die im Ergebnis verschickt werden soll.
Wenn der zu verschickende Wert eine geringere Zahl von
Betriebsanleitung
Inspector P-Serie
.
. Es werden nur die Werte der
