Bedienung

Finderstabilität verbessern

Größe und Form des Blob-Finderbereichs ändern

Entfernen Sie Bereiche, die Objekte enthalten können, die nicht als Blobs definiert sind.

Verwenden Sie eine rechteckige oder elliptische Form im Finderbereich, um die Form des

Suchbereichs anzupassen.

Problematische Bereiche maskieren

Bereiche, die sich von Bild zu Bild unterscheiden, zum Beispiel Datumsaufdrucke oder

Reflexionen, sollten aus dem Blob-Finderbereich ausgeschlossen werden. Dies erreichen Sie

durch Maskieren der entsprechenden Stellen.

Suchmethode einstellen

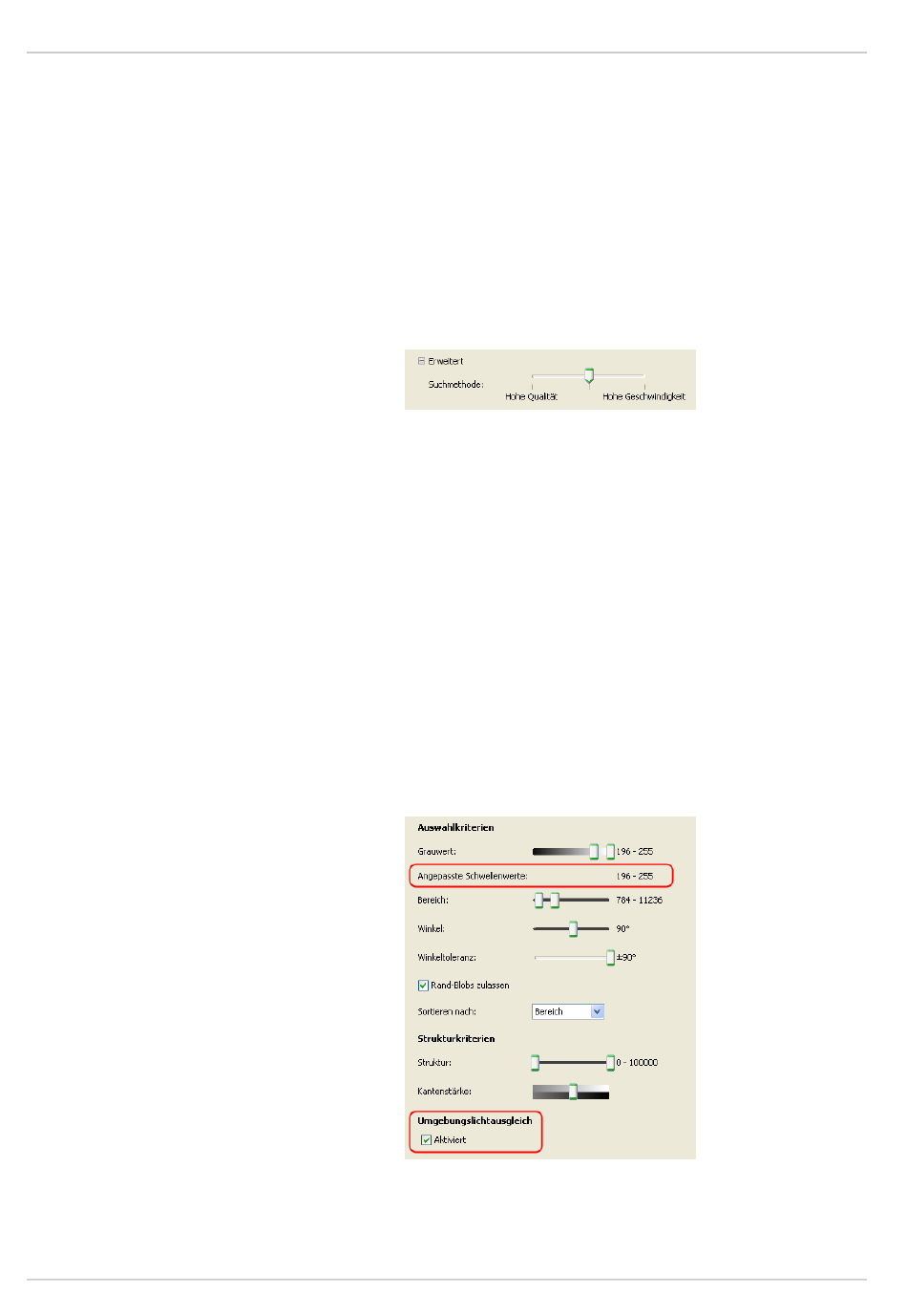

Abbildung 17.4

Erweiterte Blob-Findereinstellungen

Sie können eine schnellere Suche wählen, indem Sie die Einstellung Suchmethode (auf der

Palette Blob-Finder im Bereich Erweitert) ändern. Die Suchmethode des Inspectors kann mit dem

Regler festgelegt werden, der den Abgleich zwischen hoher Genauigkeit und Schnell bestimmt.

Normalerweise kann die Option Schnell für Bilder verwendet werden, die außer den Blobs

selbst wenig Störungen/Bildrauschen aufweisen, und Genau sollte für Bilder mit mehr Störun-

gen/Bildrauschen verwendet werden.

17.2.1

Umgebungslichtausgleich aktivieren

Mit der Umgebungslicht-Kompensation können Schwankungen des Umgebungslichts ausge-

glichen werden. Klicken Sie zum Aktivieren der Funktion auf Aktiviert unter Umgebungslichtaus-

gleich auf der Palette Blob-Finder. Eine gelb eingerahmte ROI wird angezeigt. Es ist zu empfeh-

len, die ROI im Sichtfeld so zu positionieren, dass bei der freilaufenden/getriggerten Prüfung

keine Blobs vorhanden sind. Die Maskenfunktion kann verwendet werden um die ROI anzu-

passen. Die gewählte gelbe ROI des Live-Bilds wird mit dem entsprechenden Bereich des

Referenzbilds verglichen, um die angepassten Schwellenwerte fortlaufend zu ermitteln. Es

ist zu empfehlen, die gelbe ROI an einer Position im Sichtfeld mit ähnlichen Grauwerten wie

die zu erkennenden Blobs zu positionieren.

Abbildung 17.5

Einstellungen des Umgebungslichtausgleichs

Das folgende Beispiel zeigt das Prinzip des Umgebungslichtausgleichs.
