Betriebsanleitung
Inspector P-Serie
8013719/2012-08
Technische Daten
A.2

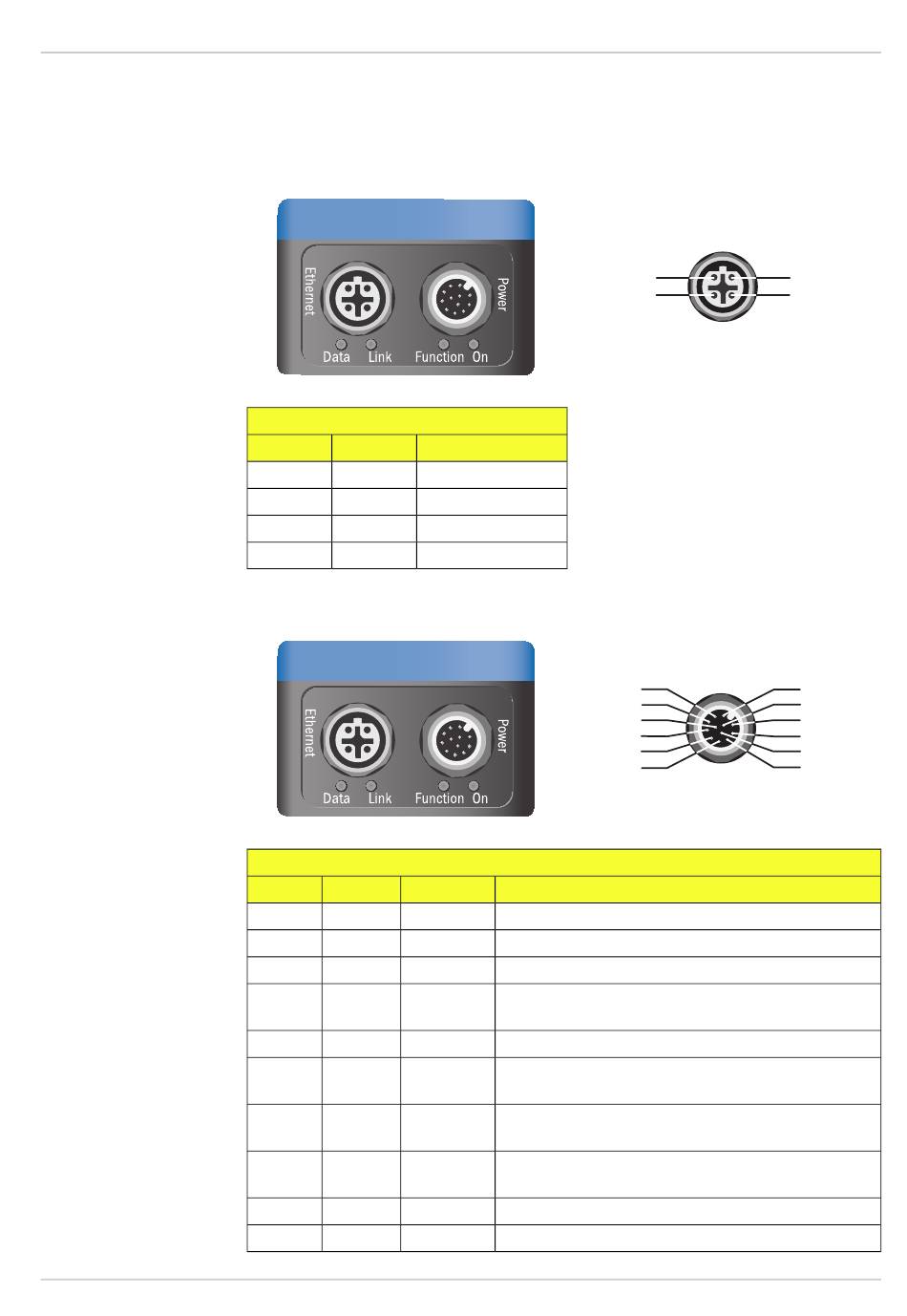

Inspector-Anschlüsse
Ethernet, 10/100 MBit/s
Kontakte – Ethernet, 4-polig, M12
Kontakt
Signal
1
Tx+
2
Rx+
3
Tx-
4
Rx-
Power In/Out
a
Kontakt
Farbe
1
Braun
Power
2
Blau
GND
3
Weiß
in3/Trigger
4
Grün
out1/Q
5
Rosa
in2/Teach
6
Gelb
out2/Q
7
Schwarz
out3/Q
8
Grau
out4/Q
9
Rot
Ext trigger
10
Violett
in4/Encoder
©SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Irrtümer und Änderungen vorbehalten
Signalbeschreibung
Transmit +
Receive +
Transmit –
Receive –
Kontakte – Power In/Out, 12-polig, M12
Signal
24 V Spannungsversorgung
Masse 0 V
Bild-Trigger + Externe Objektauswahl (24 V)
Ausgang 1 – Verwendet für kodierte Richtungsführung
Lt
(Typ B)
Externes Lernen + Externe Objektauswahl (24 V)
Ausgang 2 – Verwendet für kodierte Richtungsführung
Rt
(Typ B)
Ausgang 3 – Verwendet für kodierte Richtungsführung
Up
(Typ B)
Ausgang 4 – Verwendet für kodierte Richtungsführung
Dn
(Typ B)
Externer Trigger, externe Beleuchtung (5 V TTL)
Encoder + Externe Objektauswahl (24 V)
1
4
3
4
11
5
6
7
Signalbeschreibung
Anhang
2
3
2
10
1
9
12
8
91
