Bedienung

Prüfergebnisse konfigurieren

Das Ergebnis vom Inspector P30 sind entweder die Koordinaten des Objekts und der Winkel

(x,y,θ) ausgegeben über Ethernet oder Richtungsführung über digitale Ausgänge zu einem

Durchgangsbereich. Die x- und y-Koordinaten geben die Anzahl der Pixel von der oberen linken

Ecke des Bildes wieder.

Der Inspector P30 liefert Pixel-Ergebnisse mit Subpixelgenauigkeit und Winkel bezogen auf

die Subpixelgenauigkeit. Im Gerät erfolgt keine Ausrichtung auf externe Koordinaten.

12.1

Ergebnis über Ethernet

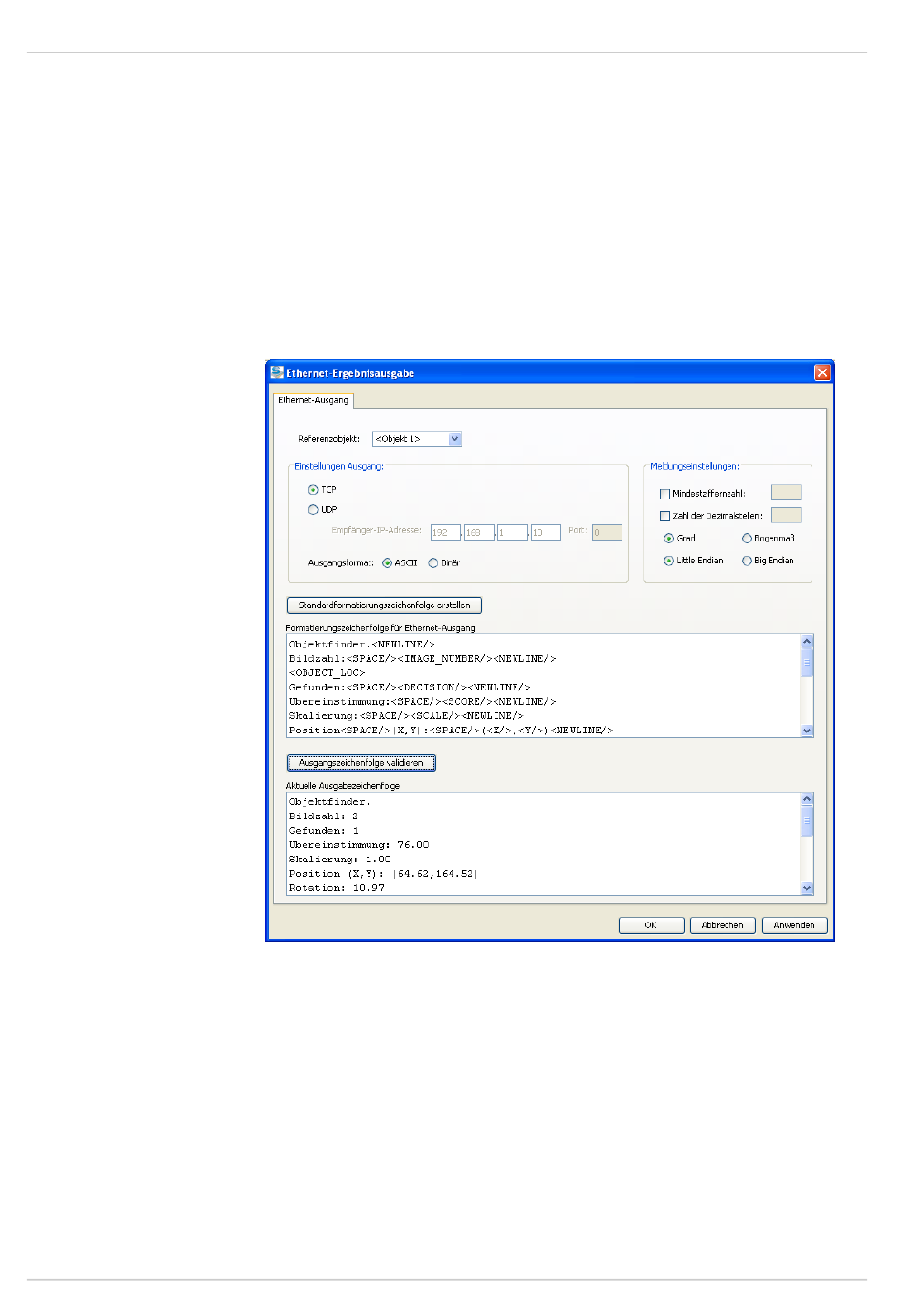

Abbildung 12.1

Konfiguration des Ethernet-Ergebnisausgangs

Koordinaten- und Winkelergebnisse werden als binäre Werte oder ASCII-Zeichenfolgen über

Ethernet ausgegeben. Das Format der Zeichenfolge ist beliebig benutzerdefinierbar und kann

für jedes Referenzobjekt unterschiedlich sein.

Um die Ergebnisausgabe über Ethernet einzurichten, klicken Sie auf Ethernet-Ergebnisoption

konfigurieren auf der Palette Ausgabeeinstellungen, oder wählen Sie Ethernet-Ergebnisausgang im

Menü InspectorP30:

1. Wählen Sie ein Referenzobjekt in der Liste aus

2. Bestimmen Sie, welches Ethernet-Protokoll für die Kommunikation verwendet wird: TCP

oder UDP

3. Geben Sie für UDP die PC/PLC Empfänger-IP-Adresse und die Port-Nummer ein.

4. Geben Sie an, ob die Ergebnisse im ASCII-Format (Text) oder im binären Format gesendet

werden sollen
