Bedienung
60
Ergebnisse und Statistiken verwenden
Die horizontale Linie im Balken Objektfinder entspricht den Einstellungen für Übereinstimmung
auf der Palette Objektfinder. Wenn die Übereinstimmung im Live-Bild höher ist als der
Schwellenwert, ist der Balken grün (gefunden), ansonsten rot (nicht gefunden).
Für gefundene Objekte wird die Rotation und die Position angegeben. Die x- und y-Koordinaten
geben die Anzahl der Pixel von der oberen linken Ecke des Bildes aus wieder.
Wenn Grip-Bereich-Prüfungen verwendet werden, gibt eine horizontale Linie die Übereinstim-
mung verglichen mit den ausgewählten Schwellenwerten an. Wenn der untere Schwellenwert
für den Grip-Bereich auf null oder einen niedrigen Wert gesetzt wurde, wird das Ergebnis
anhand des grünen oder roten Punktes angezeigt. Grün bedeutet, dass der Übergang des
Grip-Bereichs fehlerfrei war. Weitere Informationen zum Konfigurieren eines Objektfinders
finden Sie in Abschnitt 11.2, „Bekannte Form suchen – Palette „Objektfinder"" (Seite 42).
Blob-Finder mit detaillierten Ergebnissen

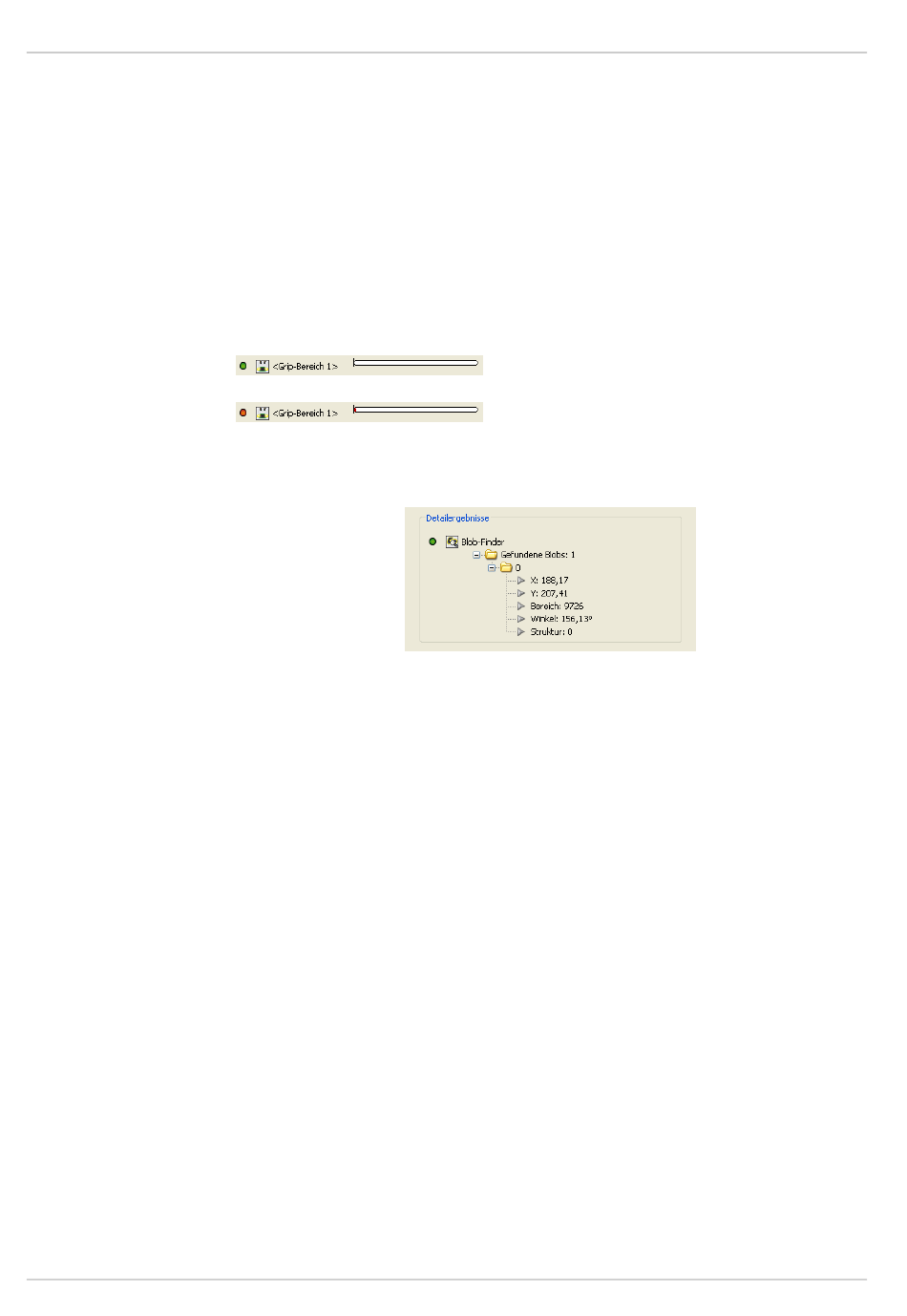

Abbildung 13.2 Detaillierte Ergebnisse für den Blob-Finder
Eine Liste der gefundenen Blobs wird angezeigt.
Die folgenden Daten werden für jeden Blob angezeigt: X-Position, Y-Position, Bereich, Winkel,
Struktur.
X und Y Die Pixelposition des Blobs, gemessen von der oberen linken Ecke des Sichtfelds
Bereich Bereich des Blobs
Winkel Der Rotationswinkel für den Blob. Weitere Informationen zur Berechnung dieses
Winkels finden Sie in Abschnitt 11.3, „Freiformen suchen – Palette „Blob-Fin-
der"" (Seite 45).
Struktur Die Strukturmaße für den Blob. Weitere Informationen zur Blob-Struktur finden
Sie in Abschnitt 11.3.2, „Blob-Struktur verwenden" (Seite 48).
Weitere Informationen zum Konfigurieren eines Blob-Finders finden Sie in Abschnitt 11.3,
„Freiformen suchen – Palette „Blob-Finder"" (Seite 45).
13.2

Statistiken

Statistiken werden für jedes vom Inspector verwendete Referenzobjekt aufgestellt. Die Sta-
tistik wird für das aktuell gewählte Referenzobjekt im Modus Betrieb aktualisiert. Alle anderen
Referenzobjekte befinden sich im Leerlauf, bis sie ausgewählt werden.
Die Aktualisierung der Statistik wird gestartet, sobald ein Referenzobjekt für Prüfungen ver-
wendet wird (Modus Betrieb). Durch das Umschalten zwischen verschiedenen Referenzobjekten
werden die Statistiken für jedes Referenzobjekt ergänzt, bis die Statistiken zurückgesetzt
werden.
©SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Irrtümer und Änderungen vorbehalten
Fehlerfreier Grip-Bereich, für den als Zahl der zugelas-
senen Pixel 0 % festgelegt ist
Grip-Bereich ist fehlerhaft, weil er mindestens einen
Kantenpixel enthielt
