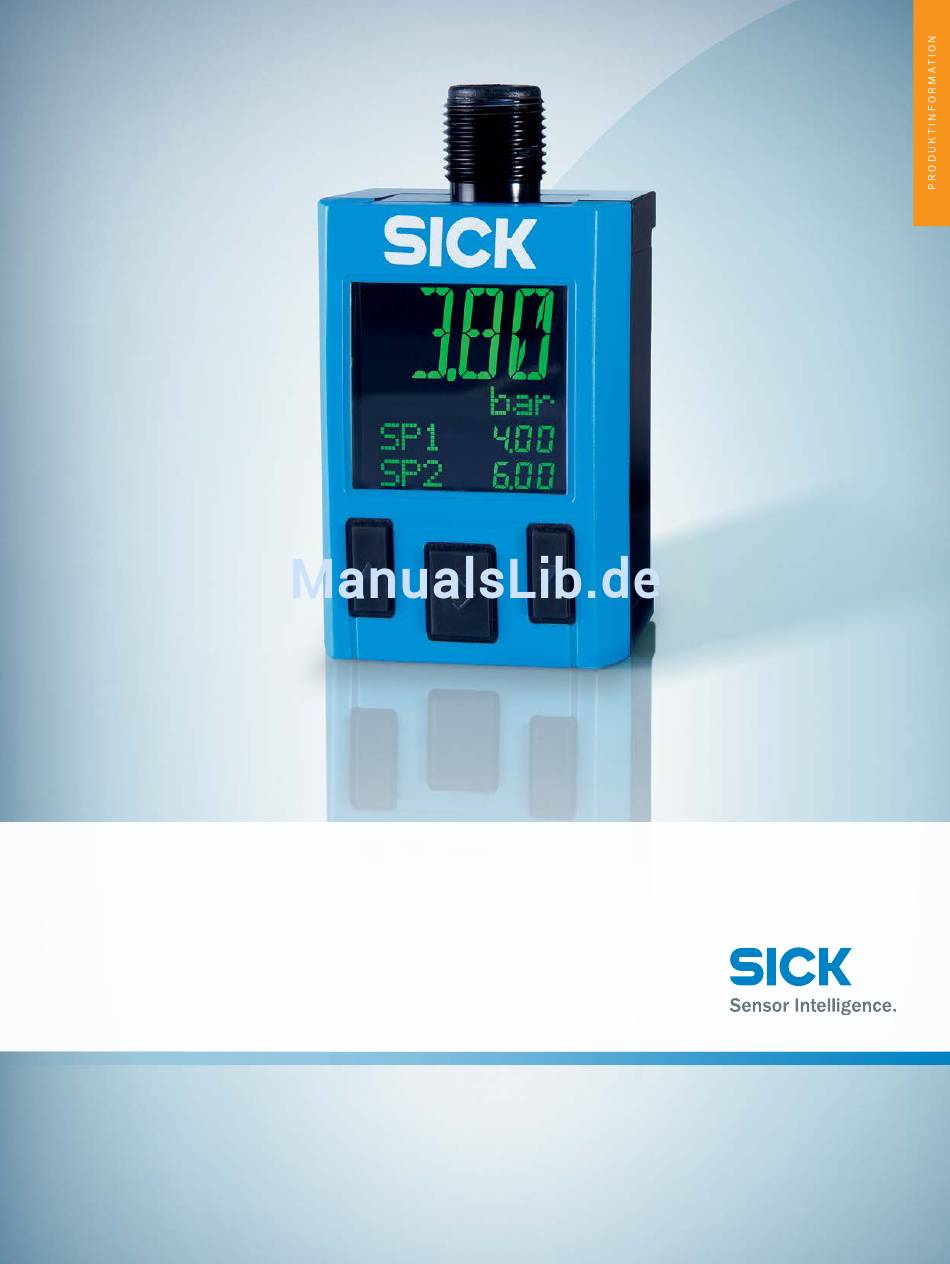

- Seite 1 PAC50 ÜBERWACHT DRUCK SICHTBAR BESSER Drucksensoren...
- Seite 2 Ressourcen zu schonen. SICK bietet ein breites Portfolio an elektronischen Druckmessumformern und Druckschaltern. Der elektronische Druckschalter PAC50 ist für Anwendungen in der Pneumatik konzipiert: einfach zu bedienen durch drei große Funktionstasten und großes Display. Sehr gut sichtbar, denn die Farbe der Ziffern wechselt, wenn die eingestellten Schaltpunkte erreicht sind.
- Seite 3 PAC50 DRUCKSENSOREN AUFFALLEND SICHTBAR: DER PAC50 BRILLIERT IN DER PNEUMATIK Der PAC50 bekennt Farbe Die Farbe der Ziffern im Display zeigt an, ob der Systemdruck im Sollbereich ist. Bei Erreichen der eingestellten Schaltpunkte wechselt die Farbe zwischen Grün und Rot. Damit ist der Schaltzustand auch aus größerer Entfernung eindeutig erkennbar – ein klares Plus für die Betriebssicherheit.
- Seite 4 PAC50 DRUCKSENSOREN Der PAC50 bietet mehr auf einen Blick Das Display zeigt nicht nur den Systemdruck, sondern auch die Schaltpunkteinstellungen und die Schaltzustände der digitalen Ausgänge an. Die Druckanzeige kann zwischen bar, psi, MPa, inHg und kg/cm umgeschaltet werden. 1. Anzeige des anliegenden Drucks 2.
- Seite 5 Er überwacht die Druckluftversorgung einer Anlage. Misst den Systemdruck in einer pneumatischen Steuerung. Bestimmt den Ansaugdruck in einem Vakuumgreifer. Überwacht den zum Klemmen eines Werkstücks notwendigen Luftdruck. Der PAC50 löst diese unterschiedlichen Aufgaben zuverlässig und liefert damit einen wichtigen Beitrag zum sicheren Betrieb der Anlage.
-
Seite 6: Überwacht Druck Sichtbar Besser
Für eine bessere Überwachung der Analogausgang. Die Ausgangssignale Druckluft: Der elektronische Druckschal- lassen sich flexibel an die vorhandene ter PAC50 von SICK bietet mehr auf Steuerung anpassen. Dank des optio- einen Blick – durch das große zweifar- nalen IO-Links kann die angeschlosse-... - Seite 7 PAC50 DRUCKSENSOREN Technische Daten im Detail Merkmale Medium Trockene Druckluft Druckluftqualität Nach ISO 8573-1:2010 Max. Partikelgröße: ≤ 40 µm Ölgehalt: 0–40 mg/m Der Drucktaupunkt muss mindestens 15 °C unter der Umgebungs- und Mediumstemperatur liegen und darf max. 3 °C betragen...
- Seite 8 IO-Link / PNP PNP / NPN / Push-Pull / M12 x 1, 4-polig PAC50 - Nicht alle Varianten des Typenschlüssels sind miteinander kombinierbar! D R U C K S E N S O R E N | S I C K 8016723/2015-10-21 Irrtümer und Änderungen vorbehalten...
- Seite 9 PAC50 DRUCKSENSOREN Bestellinformationen • Relativdruck • Prozesstemperatur: 0 °C ... +60 °C • Genauigkeit: ≤ ± 1,5 % der Spanne Ausgangssignal Prozessanschluss Messbereich Artikelnr. 0 bar ... 10 bar PAC50-DCB 1062990 0 bar ... 6 bar PAC50-CCB 1062978 PIF 4 mm + G ¼...
- Seite 10 PAC50 DRUCKSENSOREN Montagehinweise Montage in Schalttafel mit Schalttafeleinbau-Set (als Zubehör Montage mit Wandmontage-Set erhältlich) Anschlussart Rundsteckverbinder M12 x 1, 4-polig Rundsteckverbinder M12 x 1, 5-polig Ausgangssignale Typbezeichnung Pinbelegung Ausgangs- Typ- Pinbelegung signale bezeichnung 2 x digital PAC50-xxA = 1, M = 3, Q...
- Seite 11 PAC50 DRUCKSENSOREN Maßzeichnungen (Maße in mm) Unterseite: G ¼-Innengewinde, Rückseite: G ¼-Innengewinde Unterseite: Push-in Fitting für 4 mm Pneumatikschlauch, Rückseite: G ¼-Innengewinde 13,6 13,6 M12x1 M12x1 G1/4 Push-in Fitting ø 4 mm 8016723/2015-10-21 D R U C K S E N S O R E N | S I C K...
-
Seite 12: Maßzeichnungen Zubehör
Druckschalters PAC5 PAC50 Schalttafel-Einbauset, zum Einbau des Druckschalters Klemm- und Aus- BEF-MA-CTRLPS- – – PAC50 in eine Schalttafel. 2069200 richthalterungen PAC5 Maximale Dicke der Schaltta- fel 5 mm. Anzahl IO-Link Ports: 4; Kom- munikations-Modus: COM1/ COM2/COM3; Schalteingang: PNP; Versorgungsspannung Uv: DC 24 V;... - Seite 13 PAC50 DRUCKSENSOREN DOL-1204-G05MN DOL-1204-G02MN DOL-1204-G10MN 5/gra 3/blu 4/blk 3/blu 4/blk 2/wht 1/brn 2/n.c. 1/brn IOLSHPB-P3104R01 49,3 1 Bus IN 2 Bus OUT 3 Versorgungsspannung IN 4 Versorgungsspannung OUT 5 Port 1 ... 4 6 Bus-Adress-Drehschalter DOL-1205-G02MN DOL-1205-G05MN DOL-1205-G10MN 5/gra 3/blu...
- Seite 14 NOTIZEN D R U C K S E N S O R E N | S I C K 8016723/2015-10-21 Irrtümer und Änderungen vorbehalten...
- Seite 15 Dienstleistungen für Maschinen unD anlagen: sicK lifetime services Die durchdachten und vielfältigen lifetime services sind die perfekte ergänzung des umfangreichen Produktangebots von sicK. Das spektrum reicht von produktunabhängigen Beratungsdienstleistungen bis zum klassischen Produktservice. Beratung und Design...
- Seite 16 SICK Auf eInen BlICK SICK ist einer der führenden Hersteller von intelligenten Sensoren und Sensorlösungen für industrielle Anwendungen. Mit nahezu 7.000 Mitarbeitern und mehr als 50 Tochtergesellschaften und Beteiligungen sowie zahlreichen Vertretungen weltweit sind wir immer in der nähe unserer Kunden. ein einzigartiges Produkt- und Dienstleistungsspektrum schafft die perfekte Basis für sicheres und effizientes Steuern von...
