Betriebsanleitung
Inspector P-Serie
8013719/2012-08
Ergebnisse und Statistiken verwenden
Anmerkung
Wenn Einstellungen für das Referenzobjekt geändert werden, wird die Statistik für das
betreffende Referenzobjekt zurückgesetzt.
Die Statistiken werden auf der Palette Statistiken angezeigt.

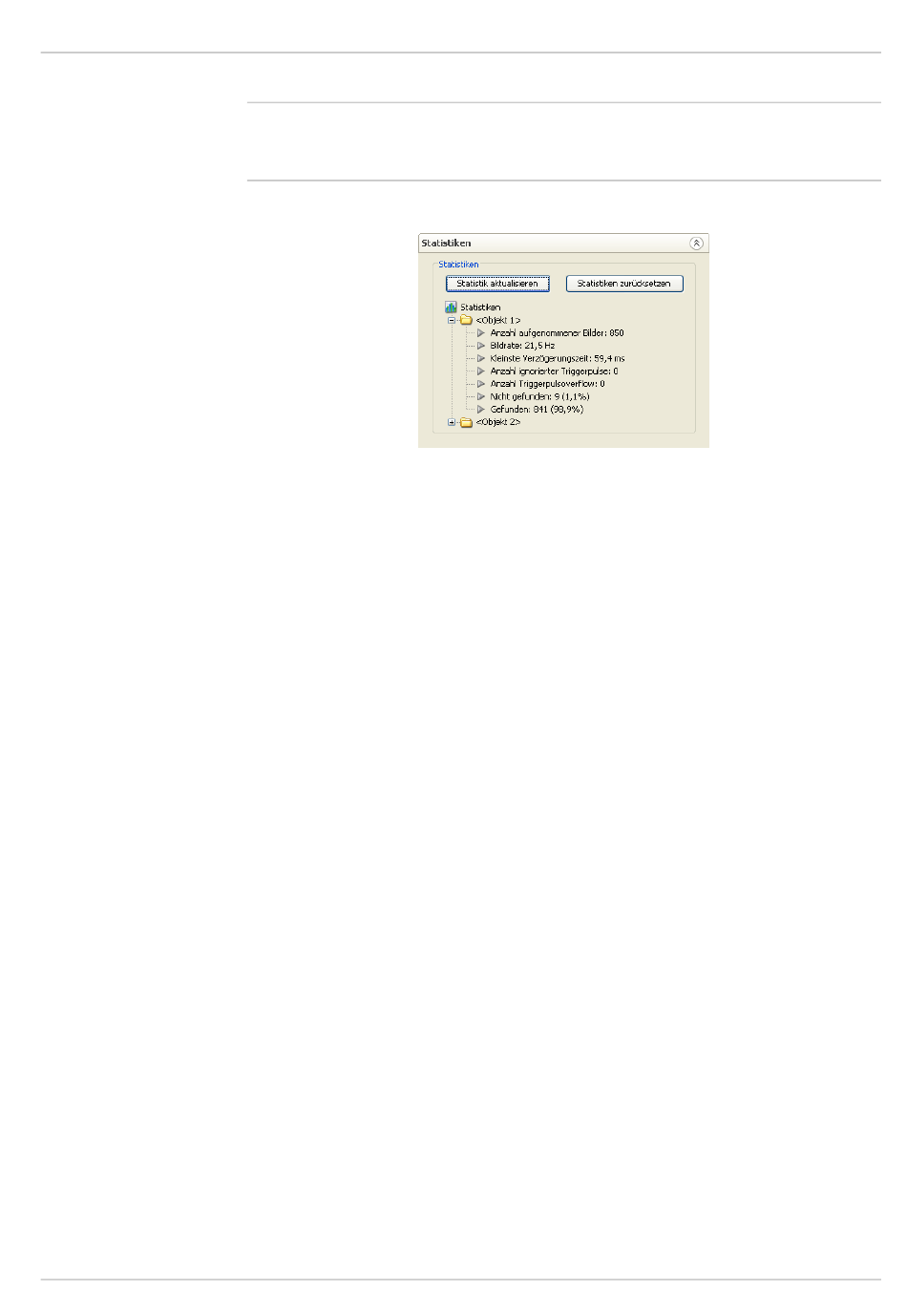

Abbildung 13.3 Palette „Statistik"
Klicken Sie zum Aktualisieren der Statistik auf Statistik aktualisieren. Folgende Statistiken
werden für jedes Referenzobjekt gesammelt:
Anzahl aufgenommener Bilder
Bildrate
Kleinste Verzögerungszeit
Anzahl ignorierter Triggerpulse
Anzahl Triggerpulsoverflow
Nicht gefunden
Gefunden
©SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Irrtümer und Änderungen vorbehalten
Summe der aufgenommenen Bilder
Die aktuelle maximale Bildrate in Hertz (Hz). Dies ist
derselbe Wert wie unter dem Live-Bild.
Die letzte minimale Verzögerungszeit in Millisekunden
(ms). Dies ist derselbe Wert wie unter dem Live-Bild.
Wenn Sie einen externen Bild-Trigger verwenden (in3)
und die geprüften Objekte zu schnell vorbeigeführt
werden (zu hohe Bandgeschwindigkeit), werden Trigger-
pulse u. U. ignoriert.
Dies tritt auf, wenn der Abstand zwischen Bild-Trigger
und Inspector (wo das Bild aufgenommen wird) zu groß
ist und/oder wenn der Abstand zwischen dem Inspector
und dem mit dem Ausgangssignal verbundenen Ausstoß-
mechanismus zu groß ist. Da der Inspector alle Objekte
in der Warteschlange zwischenspeichern muss, kann
die Anzahl der geprüften Objekte in der Warteschlange
bei hohen Bandgeschwindigkeiten zu groß werden.
Die Gesamtzahl der aufgenommenen Bilder, bei denen
ein Objektfinder oder Blob-Finder keine Form/keinen Blob
gefunden hat. Wenn ein Grip-Bereich angewendet wurde
und nicht fehlerfrei war, gilt dies als Nicht gefunden. Wenn
der Durchgangsbereich als Führungsanwendung verwen-
det wird, gilt ein analysiertes Bild als Gefunden, auch
wenn es außerhalb des Durchgangsbereichs gefunden
wurde. Das Ergebnis wird auch in Prozent, bezogen auf
alle aufgenommenen Bilder, angezeigt.
Die Gesamtzahl der aufgenommenen Bilder, in denen
ein Objektfinder oder ein Blob-Finder eine Form/ein Blob
gefunden hat und alle Grip-Bereiche fehlerfrei waren.
In einer Führungsanwendung wird ein analysiertes Bild
unabhängig davon, ob es sich im Übergangsbereich
befand oder nicht, als Gefunden gezählt.
Das Ergebnis wird auch in Prozent, bezogen auf alle
aufgenommenen Bilder, angezeigt.
