Erste Schritte

Anwendung konfigurieren

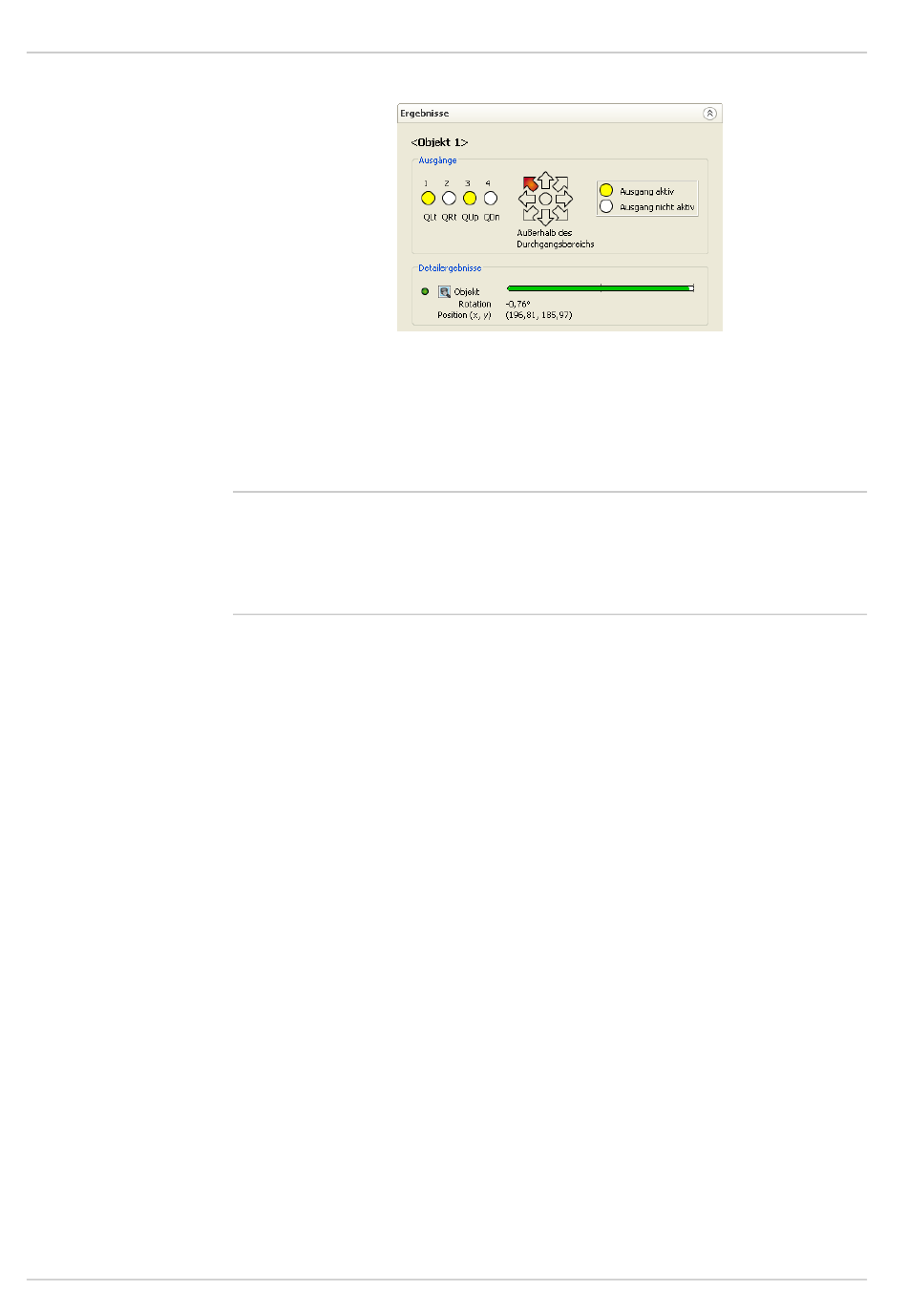

Abbildung 7.8

Ausgangsstatus auf der Palette „Ergebnisse"

Außerdem werden präzise Ergebnisse wie die Übereinstimmung (der grüne Balken) sowie

die Position des Referenzpunkts angezeigt. Für Positionierungsanwendungen können

diese Informationen über Ethernet vom Inspector empfangen werden. Beachten Sie, dass

die x- und y-Koordinaten die Zahl der Pixel von der linken oberen Ecke des Bilds aus dar-

stellen.

Hinweise

Während der Einrichtung des Inspectors P30 sind die Ausgänge in der Grundeinstellung

deaktiviert. Sie können sie im Modus Einrichten aktivieren, indem Sie auf Interne Ausgänge im

Einrichtungsmodus aktivieren im Dialogfeld I/O-Konfiguration des Menüs InspectorP30 klicken.

Beim Umschalten in den Modus Betrieb werden die Ausgänge automatisch aktiviert.

Irrtümer und Änderungen vorbehalten
