Bedienung
40
Bild einstellen
10.2.1

Belichtung einstellen

Die Belichtung ist die Dauer der Belichtung in Millisekunden (ms).
Die Erhöhung des Belichtungswertes ergibt ein helleres Bild, kann aber die Bildfolgegeschwin-
digkeit (Bildrate) herabsetzen.
Wenn die Belichtung bei bewegten Objekten zu lang ist, wird das Bild verschwommen, wodurch
die Qualität der Prüfergebnisse leidet. Wenn aufgrund der Objektgeschwindigkeit eine kurze
Belichtungszeit erforderlich ist, gibt es zwei Möglichkeiten zur Aufhellung des Bildes:
• Verwendung starker externer Beleuchtung
• Höhere Verstärkung
Verwenden Sie den Schieberegler Belichtung auf der Palette Einstellungen Bildaufnahme, um die
Belichtung einzustellen.
10.2.2 Verstärkung einstellen
Die Verstärkung wird eingesetzt, um das Bildsignal nach der Aufnahme zu verstärken. Die
Verstärkung erhöht u. U. jedoch gleichzeitig das Bildrauschen und lässt das Bild körniger
erscheinen. Verwenden Sie den Schieberegler Verstärkung auf der Palette Einstellungen Bildauf-
nahme, um die Verstärkung einzustellen. Der Wert 100 % hat keine Auswirkung auf das Bild.
Höhere Werte machen das Bild heller.
10.3

Beleuchtung verwenden

Der Inspector hat eine interne LED-Beleuchtung (Light Emitting Diodes).
Es gibt vier Möglichkeiten für die Beleuchtung:
• Keine, nur Umgebungslicht wird verwendet, zum Beispiel Innenraumbeleuchtung oder
Sonnenlicht
• Interne (eingebaute) Beleuchtung
• Externe Beleuchtung
• Interne und externe Beleuchtung

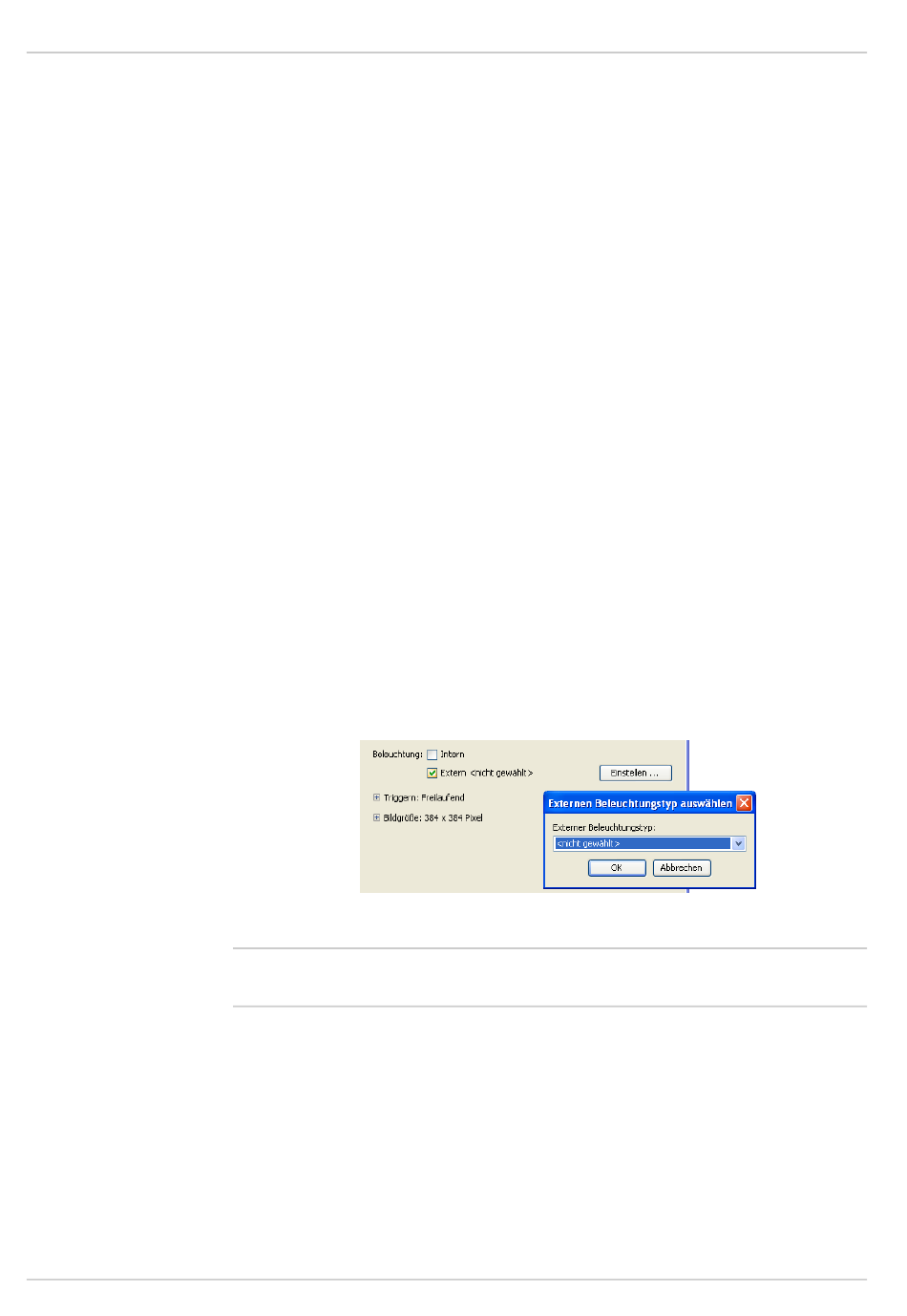

Abbildung 10.3 Beleuchtungsoptionen verwenden
Anmerkung
Interne und externe Beleuchtung sind während der gesamten Belichtungszeit eingeschaltet.
10.3.1

Interne Beleuchtung verwenden

Schalten Sie die interne Beleuchtung des Inspectors ein oder aus, indem Sie auf der Palette
Einstellungen Bildaufnahme das Kontrollkästchen Intern aktivieren bzw. deaktivieren.
10.3.2

Externe Beleuchtung verwenden

Bevor der Inspector mit externer Beleuchtung arbeiten kann, muss der Typ angegeben werden.
So verwenden Sie eine externe Beleuchtung mit dem Inspector:
1. Wählen Sie auf der Palette Einstellungen Bildaufnahme die Option Extern.
2. Wählen Sie den externen Beleuchtungstyp aus der Liste im Fenster Externe Beleuchtung
konfigurieren aus.
