Bedienung

Digitale Eingänge verwenden

Einstellungen aktiviert wird. Änderungen am Referenzobjekt bleiben erhalten, wenn beispiels-

weise die Größe des Objektfinderbereichs geändert wurde.

15.4

Referenzobjekte über die Eingänge auswählen

Damit Sie Objekte mit den Eingängen am Inspector auswählen können, müssen Sie zuerst

festlegen, welche Kombination von Eingängen für welche Referenzobjekte ausgewählt wird.

1. Wählen Sie I/O-Konfiguration im Menü InspectorP30 und Externe Objektauswahl aktivieren aus.

2. Geben Sie an, welche Eingangssignale für die Auswahl verwendet werden sollen. Wenn

ein Eingang bereits für die Bild-Triggerung, einen Encoder oder externes Lernen verwendet,

können Sie diesen Eingang nicht mehr für die Objektauswahl verwenden. Das Kontroll-

kästchen ist dann für den Eingang deaktiviert.

3. Wählen Sie aus den Listenfeldern, welche Referenzobjekte für jede Kombination von Eingän-

gen aktiviert werden sollen. Das Objekt wird über das Dropdown-Menü ausgewählt. Die

Zahl der Eingänge ist der binäre Wert mit den ausgewählten Eingangsignalen (in2 usw.).

Der wichtigste binäre Wert ist in2 (wenn dieser verwendet wird) oder die niedrigste Zahl.

„0" bedeutet, dass das entsprechende Eingangssignal „active low" ist. „1" bedeutet, dass

das entsprechende Eingangssignal „active high" ist.

4. Klicken Sie abschließend auf OK.

Wichtig

• Bei Auswahl von Referenzobjekten über die digitalen Eingänge muss der Pegel während

der gesamten Zeit gehalten werden, damit das gewählte Referenzobjekt verwendet wird.

Bei Wechsel des Signalpegels wird ein anderes Referenzobjekt ausgewählt.

• Die Auswahlschaltung und der Inspector müssen eine gemeinsame Masse verwenden,

um Probleme mit dem Signalempfang beim Inspector zu vermeiden.

Irrtümer und Änderungen vorbehalten

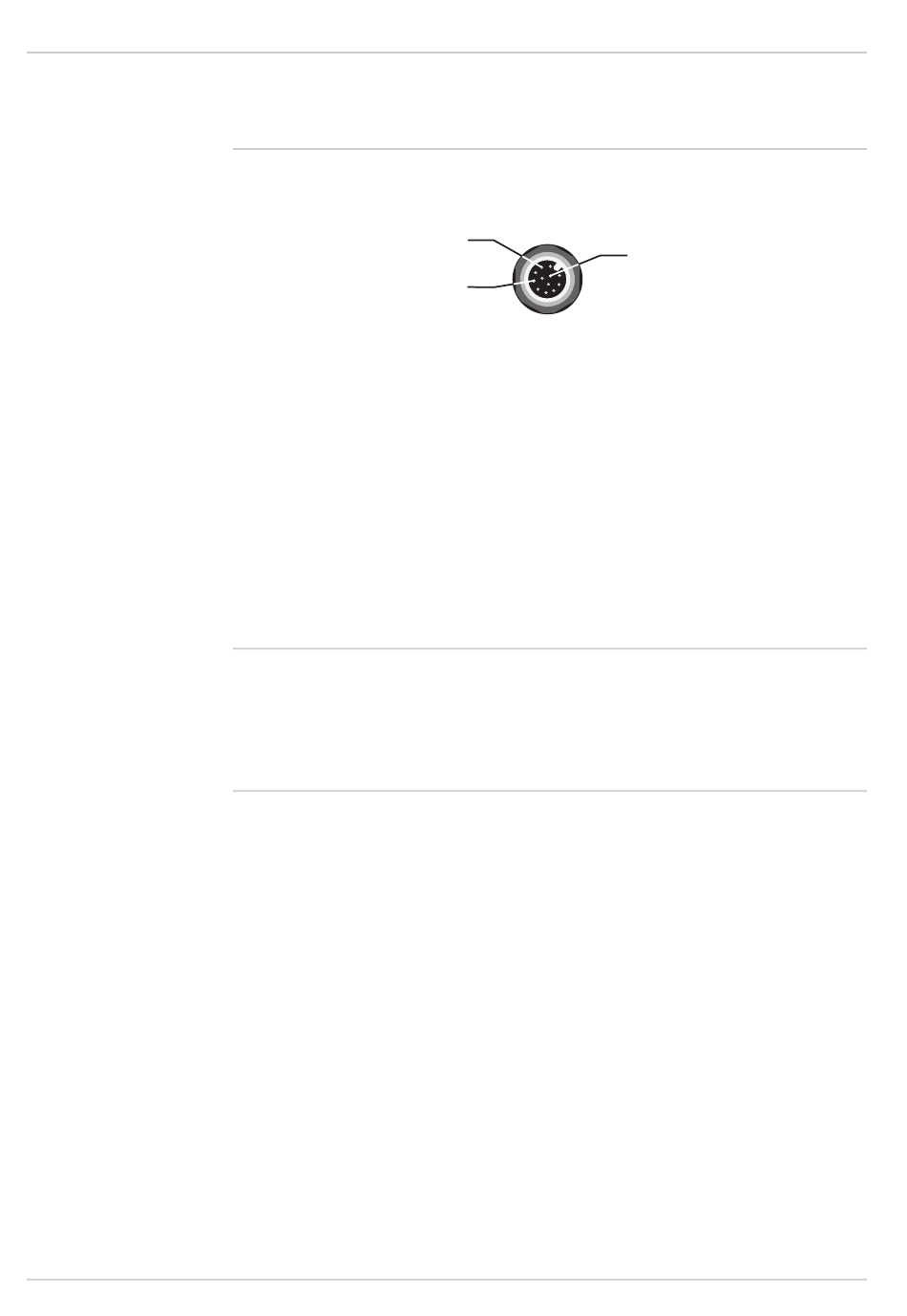

3 – in3

5 – in2

Betriebsanleitung

Inspector P-Serie

10 – in4
