3.5.5

Einstellung des Fehlerstromschutzes des Stromerzeugers

Vor dem Einstellen der Differenzial-Schutzeinrichtung des Stromerzeugers sind die beiden folgenden Parameter zu berücksichtigen:
die Auslöseempfindlichkeit und die Auslösegeschwindigkeit.
Die Differenzial-Schutzeinrichtung des Stromerzeugers muss, in Bezug auf die nachgeschaltete Schutzeinrichtung (Verbraucher-
Stromkreis):
- drei Mal so empfindlich sein.
- eine längere Abschaltzeit haben.
Typ A / AC
Die Stromerzeuger sind mit zwei Arten von Differenzial-Schutzrelais ausgestattet:
Typ A:
Differenzial-Schutzeinrichtung für folgende Funktionen:
für Fehlerströme bei sinusförmigen Wechselspannungen,
für pulsierende Gleichfehlerströme,
für pulsierende Gleichfehlerströme mit einer Gleichstromkomponente von 0,006 A, mit oder ohne von der Polarität
unabhängigen Überwachung des Phasenwinkels.
Typ B:
Differenzial-Schutzeinrichtung für folgende Funktionen:
wie Typ A,
für sinusförmige Fehlerströme bis zu 1000 Hz,
für sinusförmige Fehlerströme, die über einen glatten Gleichstrom gelagert sind,
für pulsierende Gleichströme, die über einen glatten Gleichstrom gelagert sind,
für Fehlerströme aus Gleichrichterschaltungen, d. h.: - Dreiphasen-Gleichrichter mit einfachem Wechsel oder Dreiphasen-
Gleichrichterbrücke mit doppeltem Wechsel, Gleichrichterbrücke mit doppeltem Wechsel zwischen Phasen, mit oder ohne
Überwachung des Phasenwinkels, unabhängig von der Polarität.
Unsere Fehlerstrom-Schutzeinrichtungen sind werksseitig auf einen Auslöse-Grenzwert von 30 mA und eine sofortige Ausschaltzeit
eingestellt. Wird die Einstellung der Differenzial-Schutzeinrichtung einsatzbedingt verändert, ist es ratsam, diese zu verplomben, um
Manipulationen während des Betriebs des Stromerzeugers zu verhindern.

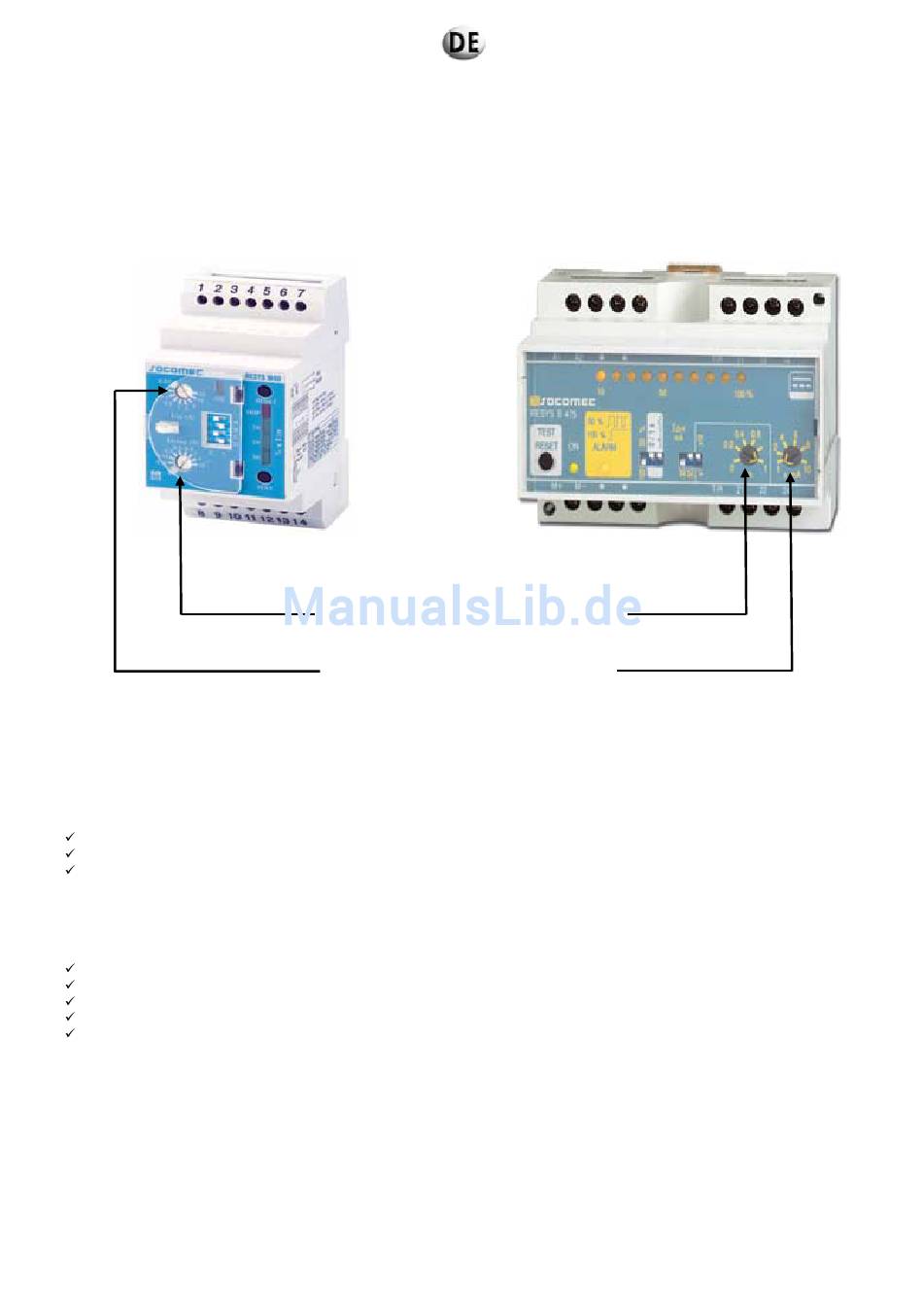

Einstellpotentiometer für die Auslösezeit
Einstellpotentiometer für die Auslöseschwelle
28/240
Typ B
