LEROY-SOMER

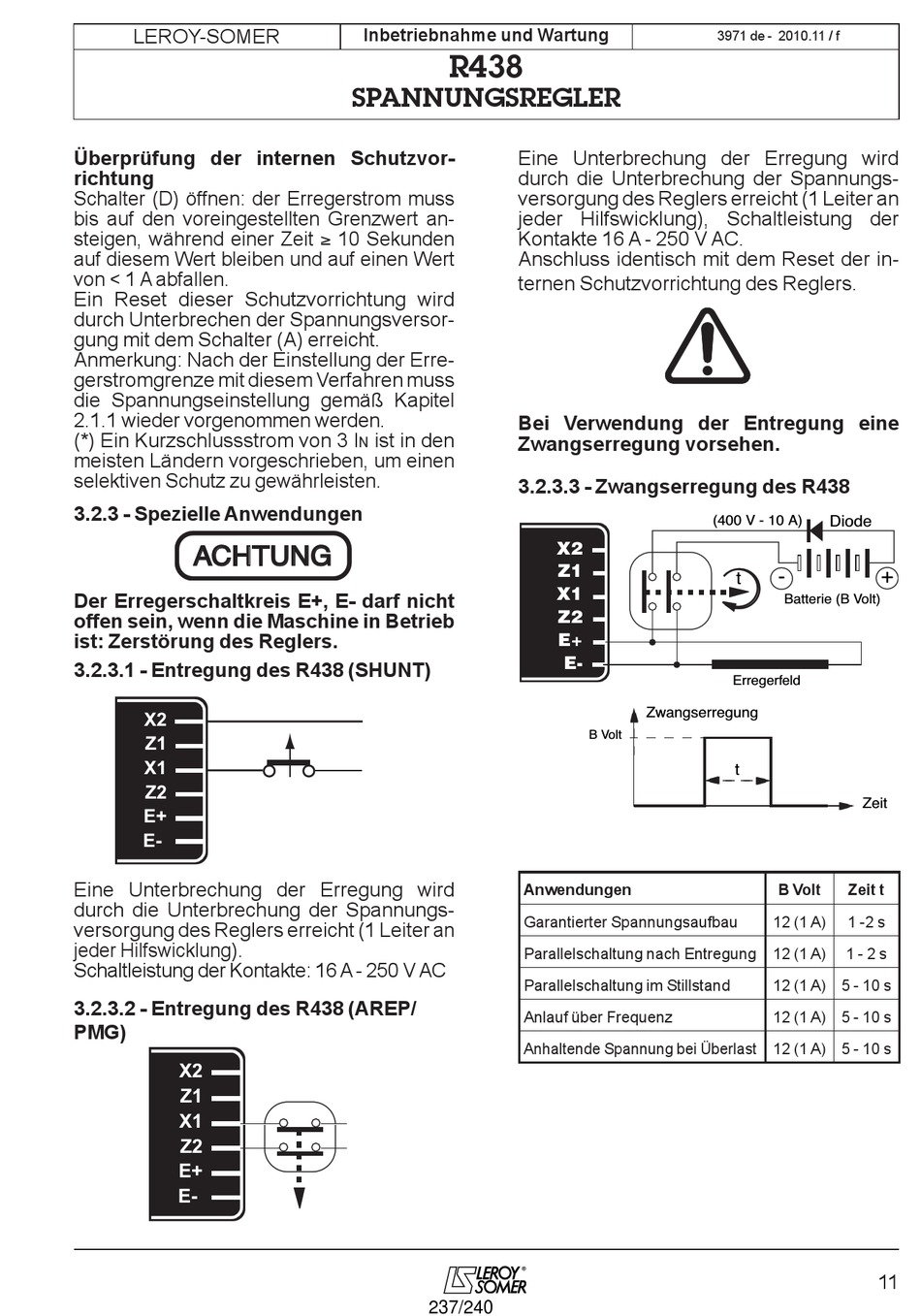

Überprüfung der internen Schutzvor-
richtung
Schalter (D) öffnen: der Erregerstrom muss
bis auf den voreingestellten Grenzwert an-
steigen, während einer Zeit ≥ 10 Sekunden
auf diesem Wert bleiben und auf einen Wert
von < 1 A abfallen.
Ein Reset dieser Schutzvorrichtung wird
durch Unterbrechen der Spannungsversor-
gung mit dem Schalter (A) erreicht.
Anmerkung: Nach der Einstellung der Erre-
gerstromgrenze mit diesem Verfahren muss
die Spannungseinstellung gemäß Kapitel
2.1.1 wieder vorgenommen werden.
(*) Ein Kurzschlussstrom von 3 I
meisten Ländern vorgeschrieben, um einen
selektiven Schutz zu gewährleisten.
3.2.3 - Spezielle Anwendungen
ACHTUNG
Der Erregerschaltkreis E+, E- darf nicht
offen sein, wenn die Maschine in Betrieb
ist: Zerstörung des Reglers.
3.2.3.1 - Entregung des R438 (SHUNT)
X2
Z1
X1
Z2
E+
E-
Eine Unterbrechung der Erregung wird
durch die Unterbrechung der Spannungs-
versorgung des Reglers erreicht (1 Leiter an
jeder Hilfswicklung).
Schaltleistung der Kontakte: 16 A - 250 V AC
3.2.3.2 - Entregung des R438 (AREP/
PMG)
X2
Z1
X1
Z2
E+
E-
Inbetriebnahme und Wartung
R438
SPANNUNGSREGLER
Eine Unterbrechung der Erregung wird
durch die Unterbrechung der Spannungs-
versorgung des Reglers erreicht (1 Leiter an
jeder Hilfswicklung), Schaltleistung der
Kontakte 16 A - 250 V AC.
Anschluss identisch mit dem Reset der in-
ternen Schutzvorrichtung des Reglers.
Bei Verwendung der Entregung eine
ist in den
Zwangserregung vorsehen.
n
3.2.3.3 - Zwangserregung des R438
Anwendungen
Garantierter Spannungsaufbau
Parallelschaltung nach Entregung
Parallelschaltung im Stillstand
Anlauf über Frequenz
Anhaltende Spannung bei Überlast 12 (1 A) 5 - 10 s
237/240
3971 de -
(400 V - 10 A)
X2
Z1
X1
Z2
E+
E-
Zwangserregung
B Volt
2010.11 / f
Diode
+
-
t
Batterie (B Volt)
Erregerfeld
t
Zeit
B Volt
Zeit t
12 (1 A)
1 -2 s
12 (1 A)
1 - 2 s
12 (1 A) 5 - 10 s
12 (1 A) 5 - 10 s
