4.6.5 - Ersetzen des Lagers B-Seite an
der Einlagermaschine
4.6.5.1 - Demontage
- Das Lagerschild B-Seite [36] demontieren
(siehe Kapitel 4.6.4.1).
- Das Lager B-Seite [70] mit Hilfe einer
Abziehvorrichtung ausbauen.
4.6.5.2 - Montage
- Ein neues Lager warm aufziehen. Den
Lagerinnenring durch Induktion oder in
einem Wärmeofen auf 80 °C erwärmen
(kein Ölbad benutzen).
- Den neuen Wellenfederring [79] und eine
neue O-Ring-Dichtung [349] im Lagerschild
B-Seite anbringen.
- Das Lagerschild B-Seite [36] wieder
montieren (siehe Kapitel 4.6.4.2).
4.6.6 - Ersetzen der Lager bei einer
Zweilagermaschine
4.6.6.1 - Demontage
- Den Generator vom Antriebsmotor ab-
kuppeln.
- Die 8 Schrauben der Zugstangen lösen.
- Das Lagerschild A-Seite [30] entfernen.
- Das Lagerschild B-Seite demontieren
(siehe Kapitel 4.6.4.1).
- Die beiden Lager [60] und [70] mit Hilfe
einer Abziehvorrichtung ausbauen.
4.6.6.2 - Montage
- Die neuen Lager aufziehen, nachdem sie
durch Induktion oder in einem Wärmeofen
auf 80 °C erwärmt wurden (kein Ölbad
benutzen).
- Das Vorhandensein des Wellenfederrings
(79) und der neuen O-Ring-Dichtung [349]
im Lagerschild B-Seite [36] überprüfen.
Inbetriebnahme und Wartung
LSA 40 - 4-POLIG
GENERATOREN
- Das Lagerschild A-Seite [30] wieder
montieren, die 8 Befestigungsschrauben
anziehen.
- Die korrekte Montage des gesamten
Generators und das korrekte Anzugsmoment
aller Schrauben überprüfen.

4.6.7 - Zugang zu Polrad und Stator

4.6.7.1 - Demontage
Wie bei der Demontage der Lager vorgehen
(siehe Kapitel 4.6.6).

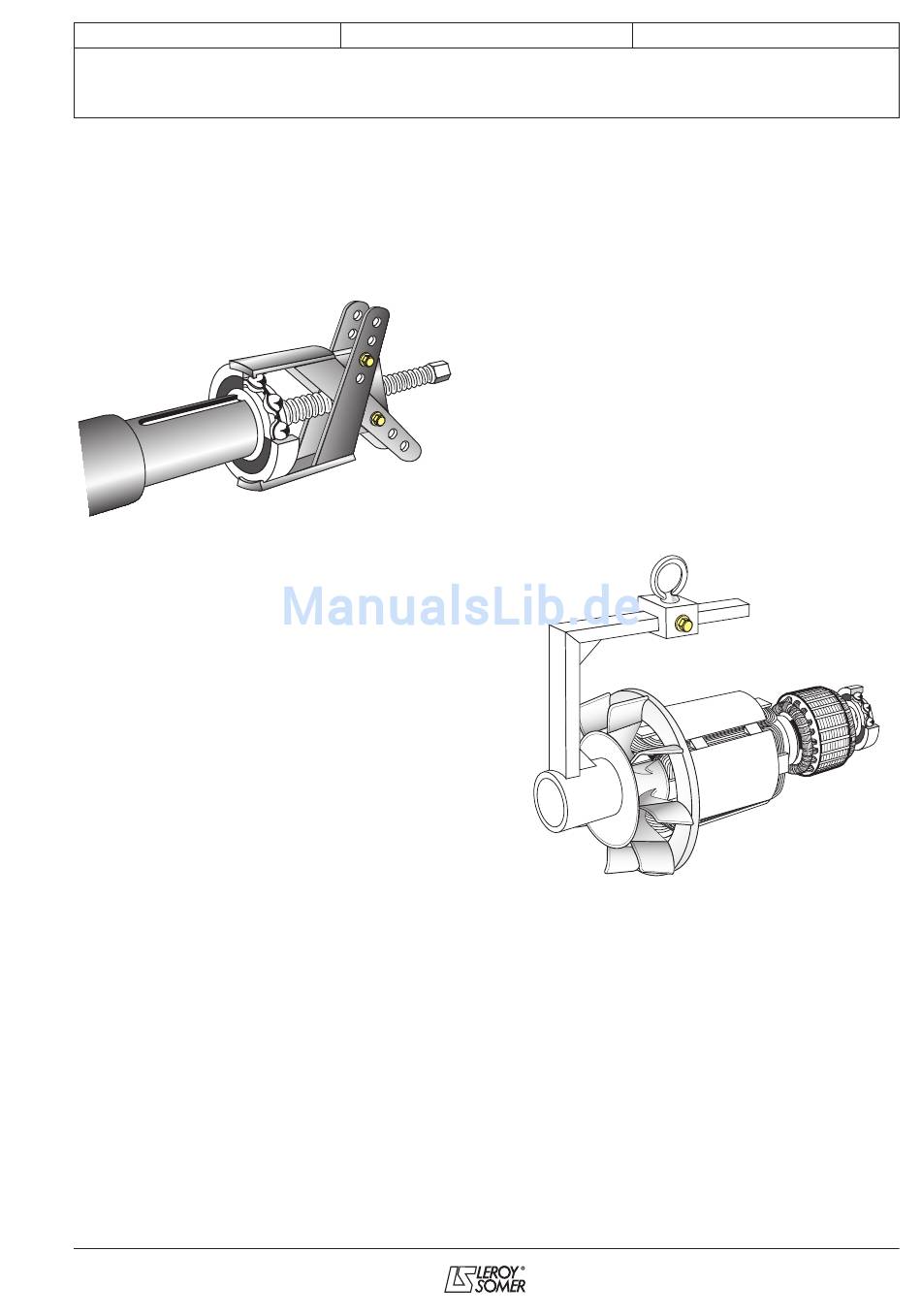

- Die Kupplungsscheibe (Einlagergenerator)
oder das Lagerschild A-Seite (Zweilager-
generator) entfernen und ein Rohr mit
entsprechendem Durchmesser auf dem
Wellenende anbringen oder eine nach der
folgenden Abbildung gefertigte Vorrichtung
verwenden.
- Den Rotor auf einen der Pole lagern und
dann gleitend herausziehen. Das Rohr dient
dabei als Hebevorrichtung zur Unterstützung
des Ausbaus.
- Nach dem Ausbau des Rotors darauf
achten, dass der Lüfter nicht beschädigt
wird. Wenn der Lüfter demontiert wird, muss
er in jedem Fall ersetzt werden.
ANMERKUNG: Wenn am Polrad Arbeiten
vorgenommen werden (Neuwicklung,
Ersetzen von Komponenten), muss der
Rotor
werden.
