3.5.3

Anschlussprinzip TT

R
Neutralleiter Masse geerdet
geerdet T T
Erdung des
Neutralleiters
Der Neutralleiter des Generators ist an die Erde angeschlossen und die Massen der Ausrüstung des Benutzers sind eigens geerdet.
Zum Personenschutz ist beim TT-System das automatische Unterbrechen der Stromzufuhr über eine Fehlerstromschutzeinrichtung
(RCD) am Anfang der Anlage vorgeschrieben (sowie eine höchstens 30 mA große Absicherung an den abgehenden Stromkreisen).
3.5.4

Fehlerstromschutz

Zum Personenschutz gegen Stromschläge bei einem TT-Netz ist der Stromerzeuger mit einer Fehlerstrom-Schutzeinrichtung
ausgestattet: Diese kann je nach Option unveränderlich oder einstellbar sein.
•
Ist die Fehlerstrom-Schutzeinrichtung des Stromerzeugers nicht einstellbar und beträgt die Auslöseschwelle 30 mA, sind alle
Ihre Verbraucher-Stromkreise abgesichert.
•
Ist die Fehlerstrom-Schutzeinrichtung des Stromerzeugers nicht einstellbar und ist die Auslöseschwelle auf 300 mA
eingestellt, müssen Sie für jeden abgehenden Verbraucher-Stromkreis einen auf 30 mA eingestellten
Differenzialschutzschalter installieren.
•
Ist die (vorgeschaltete) Fehlerstrom-Schutzeinrichtung des Stromerzeugers einstellbar, muss diese stärker sein als die
nachgeschalteten Schutzeinrichtungen (der Verbrauchs-Stromkreise); hierdurch wird der Stromdurchgang innerhalb der
intakten Stromkreise bei einem Fehler innerhalb eines Verbrauchs-Stromkreises gewährleistet.
Beispiel:
Fehlerstrom-
30 mA
Schutzeinrichtung
Verbrauchs-Stromkreis 1
Jede Änderung an der Fehlerstrom-Schutzeinrichtung des Stromerzeugers kann lebensgefährlich sein. Der
Betreiber wird hierdurch in Haftung genommen und ein solcher Eingriff darf nur von qualifizierten und hierzu
berechtigten Fachleuten vorgenommen werden.
Wird ein Stromerzeuger nach seiner Verwendung von einer Installation getrennt, muss eine Rücksetzung der
allgemeinen
Achtung
Überprüfung muss durch hierzu zugelassenes Personal erfolgen.
R
R
Erdung der
Massen

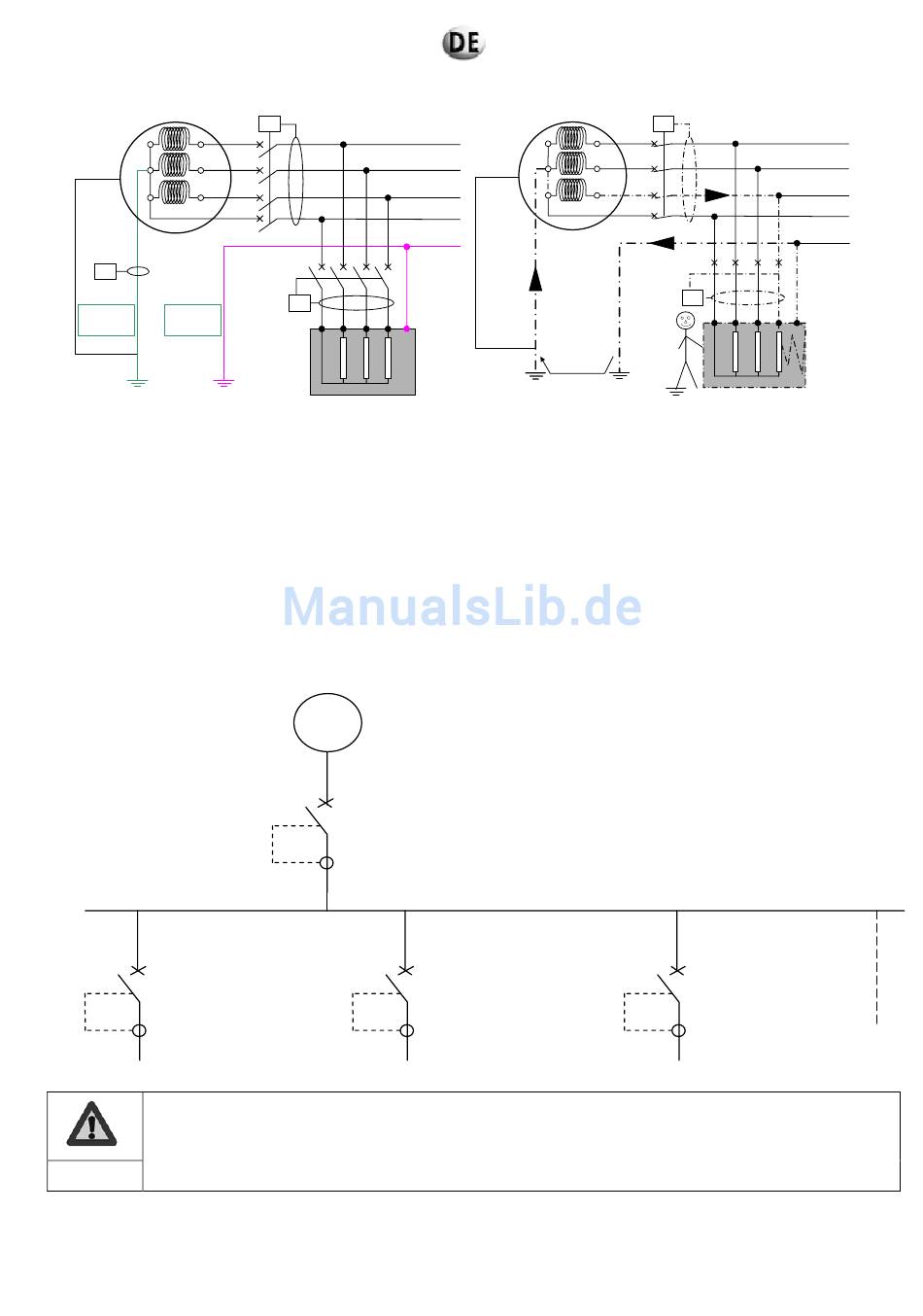

Abbildung 3.2: TT-System.
Stromerzeuger
300 mA Fehlerstrom-
Schutzeinrichtung
Stromerzeugers
30 mA
Differenzial-Schutzeinrichtung
Ph 1
Ph 2
Ph 3
N
PE
id
des
Fehlerstrom-
30 mA
Schutzeinrichtung
Verbrauchs-Stromkreis 2
auf ihren "Ursprungswert"
27/240
R
Ph 1
Ph 2
id
Ph 3
N
PE
id
R
Fehlerstrom-
Schutzeinrichtung
Verbrauchs-Stromkreis 3
vorgenommen werden; die
