Stromerzeuger mit einer TELYS-Steuerung

6.3.1 Präsentation der Steuerung
6.3.1.1 Präsentation des Frontteils
9 1
2
3
9
1 Notaus-Schalter zum Ausschalten des Stromerzeugers bei einem Problem, das die Sicherheit von Personen und Gütern
gefährden könnte.
2 Schlüsselschalter zum Ein- und Ausschalten des Moduls.
3 Sicherung zum Schutz der Elektronikkarte.
4 Drehschalter zum Blättern und Bestätigen, mit dessen Hilfe in den Menüs und Fenstern gescrollt werden kann; das
Bestätigen erfolgt durch einen einfachen Druck auf den Drehschalter.
5 STOP-Schalter zum Abstellen des Stromerzeugers durch Knopfdruck.
6 START-Schalter zum Einschalten des Stromerzeugers durch Knopfdruck.
7 LED's zur Anzeige des Betriebszustands und von Alarmzuständen und Störungen.
8 Lage der USB-Ports.
9 Befestigungsschrauben.
10 LCD-Bildschirm zur Anzeige von Alarmzuständen und Störungen, Betriebszuständen, elektrischen und mechanischen Größen.
11 ESC-Taste: Rückkehr zur vorherigen Auswahl und RESET einer Störung.
12 MENÜ-Taste für den Zugang zu den Menüs.
13 Beleuchtung des Notaus-Schalters.
13
8 10

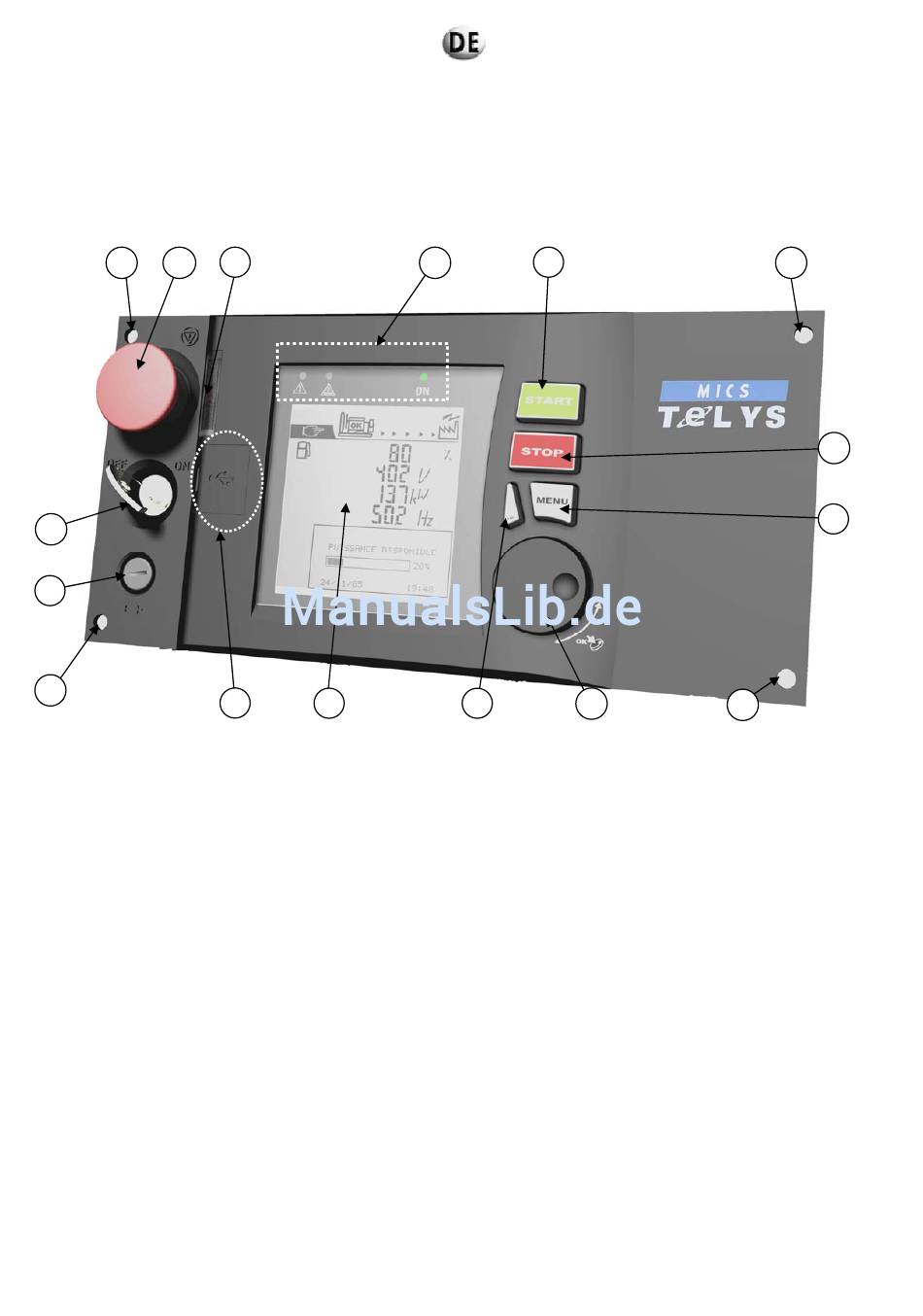

Abb. 6.4 – Darstellung des Frontteils
