2 - TECHNISCHE KENNDATEN

1.1 - Elektrische Eigenschaften

Der Generator PARTNER LSA 40 ist ein
bürstenloser Generator mit Dreherreger-
feld, Wicklung in „2/3-Schrittweite", 12-Lei-
ter-Ausführung mit Isolierstoffklasse H und
einem Felderregungssystem,
„SHUNT"- oder „AREP"-Version lieferbar
ist. Die Funkentstörung entspricht den An-
forderungen der Norm EN 55011, Gruppe 1,
Klasse B.
2.1.1 - Elektrische Optionen
- Temperaturfühler zur Überwachung der
Statortemperatur.
- Stillstandsheizung.

2.2 - Mechanische Eigenschaften

- Stahlgehäuse
- Lagerschilder aus Aluminium
- Kugellager mit Dauerschmierung
- Bauformen

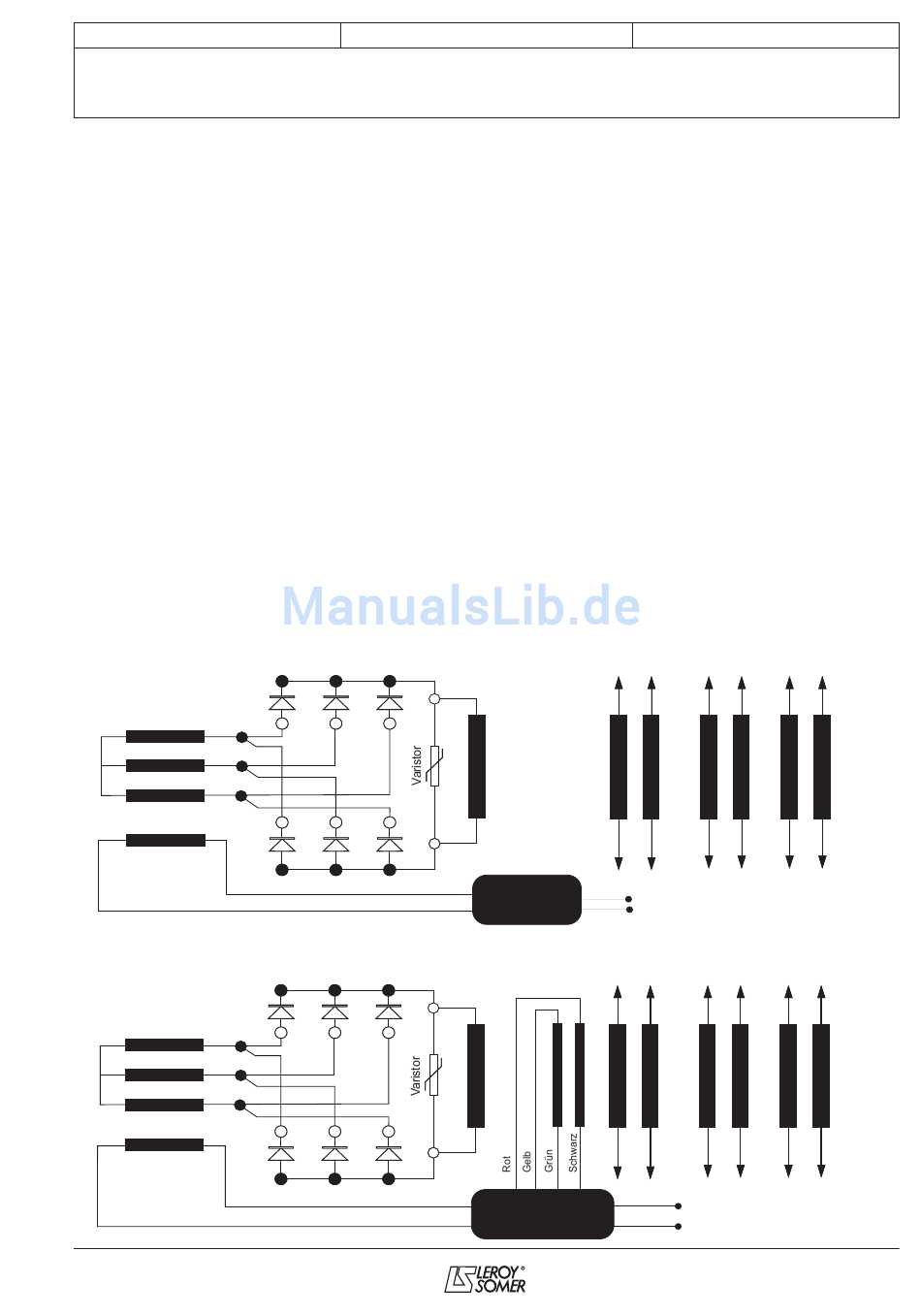

SHUNT
Erregermaschine
Erregeranker
Rot
Schwarz
+ + - -
Feld
6 -
5+
AREP
Erregermaschine
Erregeranker
Weiß Blau
+ + - -
Feld
6-
5+
Inbetriebnahme und Wartung
LSA 40 - 4-POLIG
GENERATOREN
das als
POLRAD
POLRAD
207/240
MD 35:
Einlagergenerator in Fußausführung mit
SAE-Kupplungsscheiben /-Flanschen.
B 34:
Zweilagergenerator in Fußausführung mit
SAE-Flansch und standardmäßigem zylin-
drischem Wellenende.
- Innengekühlte Maschine, selbstbelüftete
Ausführung
- Schutzart: IP 23
2.1.1 - Mechanische Optionen
- Schutz
Umgebungsbedingungen
- Filter an Lufteintritt und -austritt.
Die Leistung von Generatoren, die am Luft-
eintritt mit Filtern ausgestattet sind, muss
um 5% herabgestuft werden.
Um das Übersehen einer zu starken Erwär-
mung des Generators durch zugesetzte Fil-
ter zu vermeiden, empfehlen wir in der Sta-
torwicklung Thermofühler (PTC).
STATOR : 12 Leiter (Kennzeichnung T1 bis T12)
T1 T7
T4 T10
R 220
Spannungs-Istwert
STATOR : 12 Leiter (Kennzeichnung T1 bis T 12)
Hilfswicklungen
T1 T7
T4 T10
R 438
