3.4.4

Installation der Batterie

Die Batterie(n) in unmittelbarer Nähe des elektrischen Anlassers installieren. Die Kabel werden direkt von den Batterieklemmen an die
Klemmen des Anlassers angeschlossen.
Zunächst ist auf die richtige Polarität zwischen Batterie und Anlasser zu achten. Niemals die Anschlüsse an den Plus- und Minuspolen
der Batterien vertauschen. Eine Vertauschung kann zu schweren Beschädigungen an der elektrischen Ausrüstung führen.
Der Mindestquerschnitt der Kabel beträgt 70 mm
zwischen Batterien und Stromerzeuger (Spannungsabfall in den Leitungen).
3.5 Schutz für Menschen und Gerät
3.5.1

Erdungsanschluss

Damit der Schutz gegen Stromschlag wirksam wird, muss der Stromerzeuger geerdet werden. Hierzu ist eine Kupferleitung
2
(25 mm bei nicht isoliertem Kabel und 16 mm
einem senkrecht in den Boden getriebenen Erdungsstab aus verzinktem Stahl verbindet.

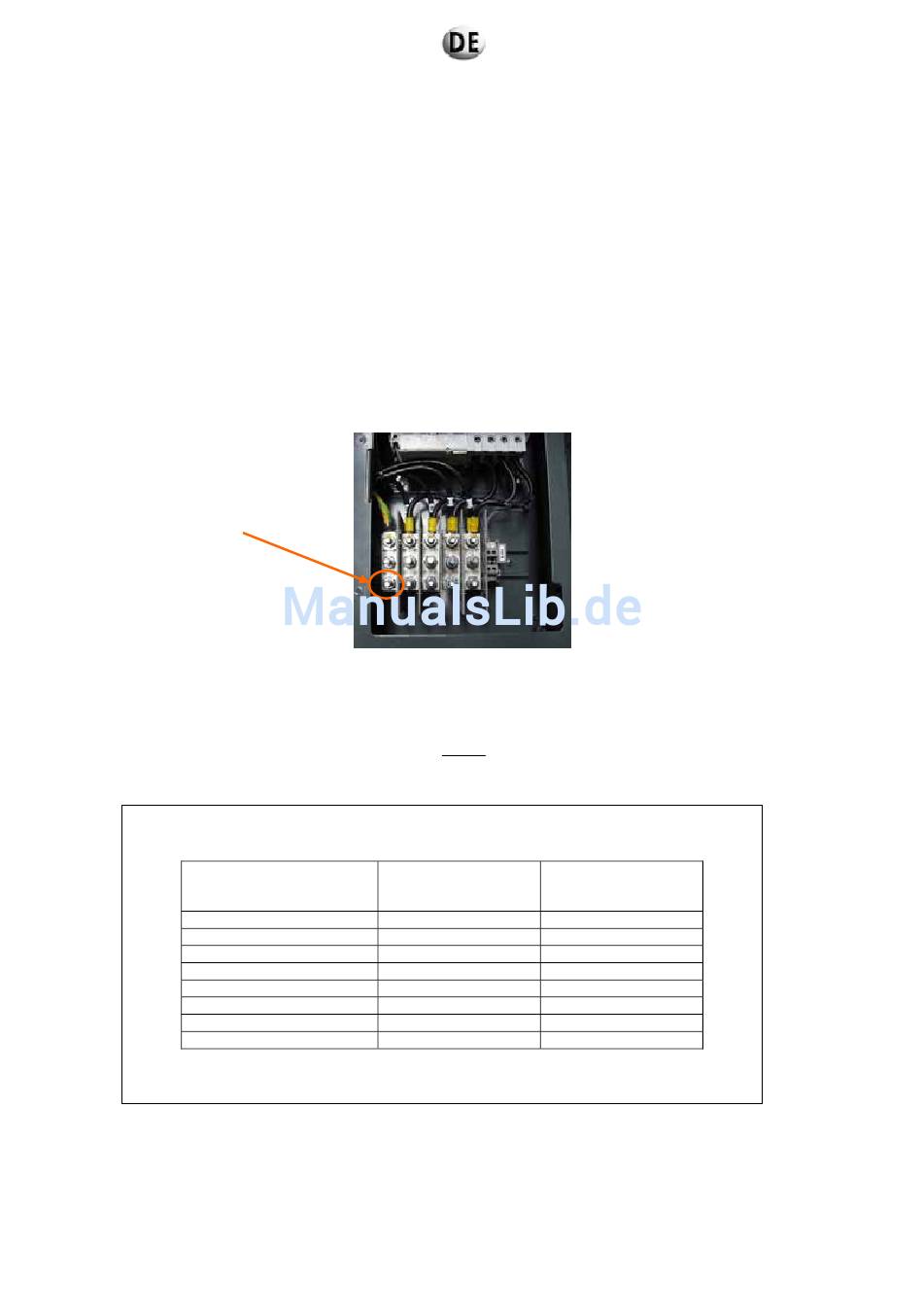

Erdungsanschluss des Stromerzeugers
Der Widerstandswert dieses Erdungsstabs muss den in der unten angeführten Tabelle aufgelisteten Werten entsprechen.
Hinweis: Als Referenz ist der höchste Differenzialwert der Anlage zu nehmen.
Der Widerstandswert wird folgendermaßen berechnet:
Maximaler Widerstand des Erdungsstabs R (Ω) in Abhängigkeit vom Betriebsstrom der FI-
Schutzeinrichtung (Auslösezeit nicht größer als 1 Sekunde).
Wert UI: 25 V sind bei Baustelleninstallationen, Stallungen, ... gefordert.
2
. Er variiert je nach Leistung des Anlassers aber auch in Abhängigkeit der Entfernung
2
bei isoliertem Kabel) zu verwenden, die den Erdungsanschluss des Stromerzeugers mit
I Δn
der FI-Schutzeinrichtung
≤ 30 mA
100 mA
300 mA
500 mA
1A
3A
5A
10A
R = Ul
I Δn
R Erde
(Ω)
Ul: 50 V
500
500
167
100
50
17
10
5
25/240
R Erde
(Ω)
Ul: 25 V
> 500
250
83
50
25
8
5
2.5
