Eine eingeschaltete LED bedeutet:
Modul steht unter Spannung (grün, dauerhaft eingeschaltet)
Anzeige einer Notaus-Betätigung (Notaus des Moduls oder extern) (rot, dauerhaft eingeschaltet)
Anzeige der Startphase und der Phase der Drehzahl- und Spannungsstabilisierung (blinkt) und des ordnungsgemäßen
Funktionierens des Stromerzeugers bzw. zum anzeigen, dass dieser einspeisebereit ist (grün, dauerhaft eingeschaltet)
Allgemeiner Alarm (orange, blinkt)
allgemeine Störung (rot, blinkt).
6.2.1.1 Präsentation der Piktogramme
Die Piktogramme sind folgende:
Überdrehzahl
Startversuch fehlgeschlagen
Start wegen externem Befehl
Vorwärmung
Ansaugluft
Das Piktogramm "Kraftstoffstand" wird zum Anzeigen der Störung, des Alarms und des tatsächlichen Kraftstoffstands
verwendet
Die Piktogramme "Betriebstemperatur" und "Öldruck" werden zum Anzeigen der Störung und des analogen Wertes verwendet
Die Piktogramme "Überdrehzahl" und " Startversuch fehlgeschlagen" werden zum Anzeigen der Störung verwendet.
Das Piktogramm "Batterie" wird zum Anzeigen des Problems "Störung Lastgenerator" und zur Angabe der Batteriespannung
verwendet.
1 2

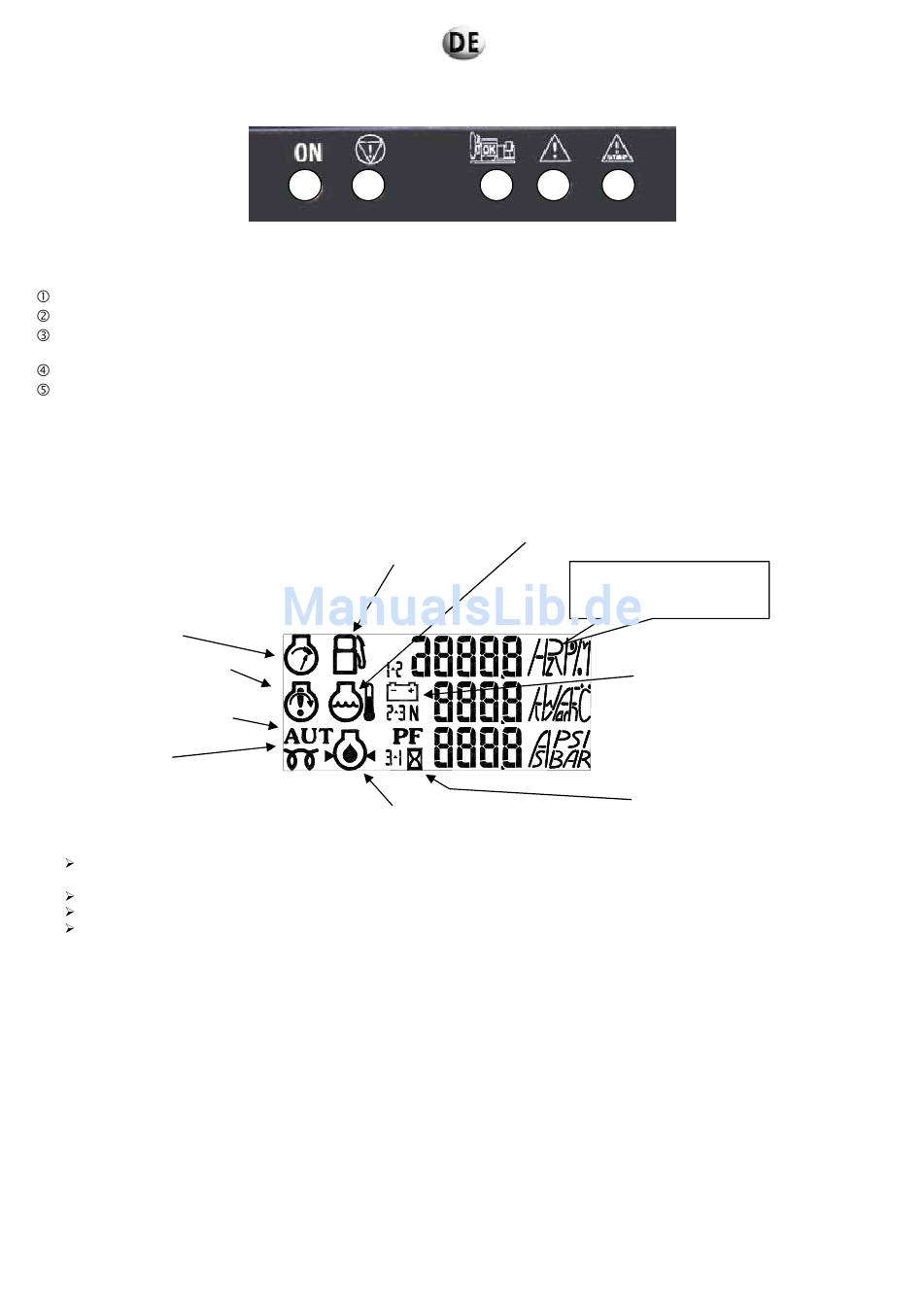

Abb. 6.2 – Darstellung der LED's
Betriebstemperatur
Kraftstoff
Motoröldruck
Abb. 6.3 – Darstellung der Piktogramme
41/240
3 4 5
Symbole
elektrischen
mechanischen Größen
Batterie
Zeitschaltung
der
und
